Сработали подушки безопасности: во сколько обойдется ремонт

30 марта

Одна из свежих реальных ситуаций: на автомобиле Ford Focus второго поколения (после рестайлинга) фронтальные подушки безопасности раскрылись… от наезда на бордюр. Без удара, без столкновения! Как такое может быть?

В модуль управления подушками, естественно, заложены алгоритмы против ошибочного срабатывания компонентов. Но все ситуации просчитать невозможно или почти невозможно — иногда подушки могут раскрыться даже от менее существенного внешнего воздействия.

А раз от этого никто на сто процентов не застрахован, давайте на примере этого же Фокуса посмотрим, как полноценно и в тоже время с минимальными затратами восстановить безопасность машины! Естественно, будем делать оговорки и указывать на отличительные особенности в ремонте и диагностике разных моделей.

Предварительный осмотр Фокуса заставил напрячь мозги и взяться за калькулятор. Пассажирская подушка при раскрытии раскурочила переднюю панель и разбила лобовое стекло с обогревом, а еще же надо что-то делать с блоком управления подушками и прикупить массу запчастей. Делайте ставки: сколько всего пришлось заменить и сколько денег отдать за ремонт!

При раскрытии подушек безопасности на некоторых автомобилях могут оплавляться их разъемы и даже куски проводки. Это происходит из-за высокой температуры при срабатывании пиропатронов. В зависимости от конкретной машины производитель допускает ремонт проводки или требует замены целого жгутапокупки ремкомплекта (если таковой предусмотрен). В любом случае приличные затраты. Благо, это не относится к Фокусу 2: у него проводка при срабатывании подушек не страдает.

При покупке блока водительской подушки безопасности важно учитывать исполнение руля для конкретной комплектации автомобиля. В частности, на рестайлинговом Фокусе 2 «баранки» имеют разное число спиц и опционные клавиши управления, поэтому существует несколько видов корпусов с подушкой. Новый блок под руль Фокуса стоит около 8000 рублей, а снятый с подержанной машины обошелся в 2500 рублей.

И еще одна неприятная особенность Фокуса 2 (и не только его): при срабатывании пассажирской подушки ее крышка всегда разбивает ветровое стекло! Причем в этой комплектации оно с подогревом. За такое оригинальное стекло просят примерно 20 000 рублей. Разумеется, резонно посмотреть на заменители. Например, для Фокуса качественный аналог марки XYG ­приобрели вдвое дешевле — за 9500 рублей.

При раскрытии подушек безопасности предварительно срабатывают преднатяжители ремней. Они делятся на два типа: на встроенные в катушку ремня и встроенные в замок ремня. На Фокусе 2 применяется второй вариант, который является более дешевым при ремонте.Отработавший преднатяжитель меняют в сборе с замком, а ремень осматривают на предмет повреждений. Следы его растяжения или перетирания могут появиться в месте контакта ремня с анкером (верхним креплением), тогда требуется замена. (Хотя, по-хорошему, ремень в любом случае лучше заменить.) Активированный замковый преднатяжитель хорошо видно невооруженным глазом по сжатию его основания. На фото показаны новый и отработавший узлы. В нашем случае ремни не имели повреждений, а за пару бэушных преднатяжителей взяли всего 2000 рублей (один новый стоит около 10 000 рублей).Срабатывание преднатяжителя, встроенного в катушку ремня безопасности, на большинстве автомобилей означает замену ремня с катушкой в сборе. А это уже куда дороже. При активации такого преднатяжителя ремень клинит в катушке.

На большинстве машин последних генераций стоят одноразовые модули управления Airbag, которые приходится менять после первого же срабатывания (электронного факта аварии) тех или иных компонентов системы. А вот более великовозрастные автомобили оснащены «долгоиграющими» блоками, у которых в запасе до пяти-шести срабатываний. У нашего Фокуса это первое ДТП, поэтому модуль стоимостью 10 000 рублей остается на месте. Однако его нужно «сбросить», иначе после установки новых подушек и преднатяжителей ремней не погаснет индикация неисправности и система будет неработоспособна. Для этой операции необходим толковый диагност с соответствующим оборудованием, потому что далеко не любым универсальным набором (софтом и адаптерами) возможно выполнить такую операцию. Обнуление модуля (сброс флага аварии) обходится примерно в 1500 рублей.

Ford Focus II — один из многочисленных примеров дорогой для восстановления фронтальной пассажирской подушки безопасности. Блок встроен в переднюю панель таким образом, что при раскрытии подушки разрывается ее монолитная обшивка. Адекватный ремонт влетает в копеечку, поскольку приходится ­восстанавливать (перетягивать) или менять’ ­всю панель.Ford Focus II — один из многочисленных примеров дорогой для восстановления фронтальной пассажирской подушки безопасности. Блок встроен в переднюю панель таким образом, что при раскрытии подушки разрывается ее монолитная обшивка. Адекватный ремонт влетает в копеечку, поскольку приходится ­восстанавливать (перетягивать) или менять’ ­всю панель.Куда лучше дела обстоят с вариантом, как, например, у Дастера, когда блок с пассажирской подушкой является отдельным элементом в панели. При ее раскрытии страдает только накладка.Куда лучше дела обстоят с вариантом, как, например, у Дастера, когда блок с пассажирской подушкой является отдельным элементом в панели. При ее раскрытии страдает только накладка.

Из всех возможных вариантов восстановления передней панели хозяева данного Фокуса пошли по пути ее замены на подержанную. Дело в том, что на большинстве современных автомобилей она не является монолитным блоком, а состоит из двух частей: нижнего основания и накладки (фото ниже).

Новая облицовка для Фокуса 2 стоит аж 55 000 рублей, а бэушная в идеальном состоянии обошлась всего в 13 000 рублей. Это более простой и разумный вариант, чем покупать восстановленную неизвестно как накладку за 7000–8000 рублей или отдавать на перетяжку пострадавшую. Однако это расклад именно для Фокуса 2.

 Подбирая вариант восстановления для какого-то другого автомобиля, нужно смотреть на соотношение стоимости ремонта панели и покупки подержанной детали.

Затраты на ремонт

Запчасть/Операция	Цена, ₽
Водительская подушка безопасности	2500
Пассажирская подушка безопасности	1500
Преднатяжители ремней безопасности	2000
Накладка передней панели	13 000
Слесарные работы в сервисе	9000
Сброс блока управления подушками безопасности	1500
Ветровое стекло с подогревом	9500
Замена ветрового стекла	1500
Итого*	40 500

* Без учета стоимости доставки запчастей в сервис.

Подержанная безопасность

Бэушные подушки безопасности, преднатяжители ремней и другие компоненты Airbag — безопасный товар. То есть при ДТП в автомобиле срабатывают только те средства, которые активирует блок управления — все остальное считается исправным на 99% и пригодным для установки в другие машины.

Конечно, существует определенный риск купить неисправный элемент, но при правильном восстановлении (грамотной замене всех необходимых составляющих) система сразу выдаст ошибку, по которой легко найти виновника.

По опыту сервисменов, некондиционные запчасти встречаются крайне редко, при этом адекватные магазины или разборки чаще всего идут навстречу покупателям и готовы на замену.

• 10 идей, которые спасают жизни на дорогах, — тут.

Ошибка в тексте? Выделите её мышкой! И нажмите: Ctrl + Enter Безымянный

Достоинства:

Надежный автомобиль. Прекрасная управляемость, вместительный салон, большой багажник.

Недостатки:

Все хромированные элементы облезают очень быстро.

Подушки безопасности в автомобиле

Airbag (подушка безопасности) – это один из элементов пассивной безопасности в современных автомобилях. Их наличие является важным фактором, обеспечивающим безопасность водителя и пассажиров. Airbag в переводе с английского языка означает «воздушная подушка», отсюда возникло и русское название – подушка безопасности, которое мы все привыкли использовать.

Подушки безопасности спасли тысячи жизней с тех пор, как их стали массово устанавливать на транспортные средства. Задумка системы Airbag проста: подушки безопасности надуваются достаточно быстро для того, чтобы защитить тело человека в случае аварии. Но как они это делают так быстро?

Устройство и принцип работы подушек безопасности

Тайна мгновенного наполнения воздухом подушек безопасности на самом деле кроется не столько в самих подушках, сколько в специальном устройстве – газогенераторе. Это самая технически сложная деталь во всей системе Airbag. Газогенераторы, которые используются в подушках безопасности, способны надуть её примерно в три раза быстрее, чем вы успеете моргнуть. В конце статьи смотрите видео о том, как устроена подушка безопасности, и через какие этапы производства ей приходится пройти перед установкой на авто.

Принцип работы подушек безопасности достаточно прост. Они срабатывают при ударе, когда скорость автомобиля превышает 20 км/ч.

• В случае столкновения машины с препятствием, срабатывает один или несколько специальных датчиков. Эти датчики могут быть установлены спереди, сзади и по бокам автомобиля.
• Сигналы от датчиков обрабатываются электронным блоком управления (ЭБУ), контролирующим работу системы Airbag. При определенных условиях (например, сильный лобовой или косой удар, наезд на высокий бордюр, жесткое падение после прыжка и т.д.) ЭБУ дает команду на срабатывание подушек безопасности.
• На основании запрограммированного алгоритма, блок управления принимает решение о необходимости срабатывания подушек и передает электрический сигнал на исполнение.
• Этот сигнал поступает в газогенератор подушки безопасности, и в нём срабатывает пиротехнический заряд (выстреливает пиропатрон).
• В результате срабатывания пиропатрона, заключённая в газогенераторе натриевая кислота сгорает, выделяя значительное количество газа (азота), который поступает в Airbag и мгновенно раскрывает его.

Подушки безопасности изготавливаются из нейлоновой ткани похожей на парашютную. В ней есть отверстия, через которые газ после надувания подушки покидает её всего за 0,3 секунды. Быстрое сдутие необходимо, поскольку, когда из подушки безопасности выходит воздух, она становится мягче.

К каждой подушке безопасности в процессе производства прикрепляется газогенератор, после чего она сворачивается в компактный сверток (достаточно маленький для того, чтобы поместиться в руле или в передней панели со стороны пассажира). При этом генератор газа для водительской подушки безопасности дополнительно помещают в резиновое кольцо, в котором он исполняет роль балансировочного груза.

Устройство газогенератора подушки безопасности

Поскольку водители и пассажиры бывают разных размеров, инженеры, в свое время, хотели придумать такой Airbag-генератор, который мог бы регулировать количество газа. Ранние подушки безопасности не могли изменять скорость надувания относительно размера и положения человека, или силы столкновения автомобиля.

Поэтому конструкторы придумали «умный» генератор – в нем два пиропатрона вместо одного. Один из них выпускает газ всего на 80 процентов (для «мягкой посадки» этого хватает). Но если этого недостаточно, то второй пиропатрон запускает вторичное наполнение, и оставшийся газ наполняет Airbag и делает его жестче.

Типичный газогенератор подушки безопасности водителя состоит из следующих основных частей (смотрите на рисунке выше):

1. Корпус с камерами сгорания;
2. Заряды №1 и №2 из таблеток натриевой кислоты;
3. Вспомогательный заряд для воспламенения заряда №1;
4. Два пиротехнических патрона для воспламенения зарядов;
5. Металлический фильтр.

Так что же происходит в газогенераторе при срабатывании Airbag?

• В пиропатронах, устанавливаемых в газогенераторе подушки безопасности, содержится материал, похожий на порох. Когда к ним поступает сигнал от электронного блока управления, они срабатывают, образуя при этом тепло и высокое давление.
• От срабатывания пиротехнического патрона в корпусе газогенератора загораются находящиеся там специальные таблетки натриевой кислоты (заряд). Эти таблетки при сгорании выпускают горячий, но безопасный газ на основе азота, который деформирует корпус генератора и покидает его, наполняя Airbag.
• Перед попаданием в подушку безопасности, азот проходит через специальный металлический фильтр, который устраняет твердые частицы, образованные при сгорании заряда, и остужает газ.
• При подаче электричества на пиропатрон №2, он воспламеняет второй заряд. Газ, образующийся при сгорании заряда, поднимает колпачок камеры ступени №2 и через камеру сгорания первой ступени наполняет подушку безопасности.

С того момента, как машина попадает в аварию до полного наполнения подушки безопасности проходит не более 30 миллисекунд.

Виды автомобильных подушек безопасности

Наибольшее распространение в автомобилях получили три основных вида подушек безопасности:

1. Фронтальные подушки безопасности – устанавливаются в руле для водителя, и в правой части передней панели автомобиля для пассажира. Такие подушки безопасности встречаются практически во всех машинах иностранного производства и в некоторых отечественных авто.
2. Боковые подушки безопасности – при аварии защищают грудную клетку человека, брюшную полость и кости таза. Встраиваются такие подушки безопасности чаще всего в спинки передних автокресел.
3. Подушки-шторки (головные подушки безопасности) – предназначены для предотвращения травм головы, вследствие боковых ударов. Автопроизводители устанавливают эти подушки безопасности в районе крыши, как спереди, так и сзади или между центральными стойками.

Также на некоторых моделях автомобилей можно встретить коленные подушки безопасности и даже центральный Airbag (между водителем и пассажиром). Но такие виды подушек безопасности встречаются намного реже первых трёх, и в основном на премиальных марках авто.

Поскольку подушки безопасности стали достаточно важным компонентом конструкции современного автомобиля, инженеры постоянно изучают возможность проверки их функционирования. Немецкие специалисты, к примеру, разработали и систематизировали целый ряд тестов, учитывающих климатические факторы и вибрацию, экстремальные перепады температур и различные условия срабатывания устройства. Производители гарантируют безупречную работу подушек безопасности, потому что, по сравнению с создаваемой ими в лабораториях обстановкой, реальные ситуации, в которых эксплуатируется автомобиль, можно назвать очень щадящими.

Подушки безопасности служат долго и надежно не только благодаря испытаниям, предшествующим их серийному внедрению, но и в силу совершенства конструкции, которая сама следит за поддержанием рабочего состояния системы Airbag и исключает возможность старения и износа ткани.

о том, как устроены подушки безопасности

Почему горит лампа подушек безопасности на приборной панели. Причины и устранение

Любой современный автомобиль оборудуется различными средствами безопасности.

Когда загорелась такая лампочка airbag — явно свидетельствует о том, что в данный момент подушки не работают. Значок может не только гореть постоянно, но и моргать, вроде чек энджина, указывая тем самым, на конкретный код ошибки в системе безопасности.

Так, обязательным атрибутом машины стало наличие не менее чем одной подушки Airbag. А при проблемах с этой самой системой водителю, на приборной панели, сигнализирует лампа подушек безопасности. В любой машине можно найти расположенную где-то в передней части салона маркировку «SRS», что является сокращением от «Supplementary Restrain System» или как звучит по-русски «Система Развернутой Безопасности».

Она состоит из определенного количества подушек, а также таких элементов, как:

• ремни безопасности;
• пиропатроны;
• натяжительные приспособления;
• датчики ударов;
• электронная система управления всем этим, являющаяся мозгом автомобильной безопасности.

Система SRS, как и любой другой сложный автомобильный узел, может выйти из строя из-за поломки определенной детали или потери надежности взаимосвязи между элементами.

У вас случилось именно это, если на приборной панели загорелась лампочка подушек безопасности, индикатор которой различается в разных моделях автомобилей.

Почему загорается индикатор Airbag на панели приборов?

Если загорается лампа подушек безопасности, это означает, что где-то произошел сбой, причем проблема может касаться не только самых подушек, но и любого другого элемента бортовой системы безопасности.

Если поломок нет, при включении зажигания лампа подушек безопасности высвечивается и мигает шесть раз. Если с системой все нормально и она исправна, индикатор самостоятельно затухает после этого до очередного запуска мотора. Если же есть проблемы – остается гореть. Система начинает самостоятельную диагностику, обнаруживает код неисправности и записывает его в память.

После первого тестирование, спустя небольшой промежуток времени система тестирует свои элементы повторно. Если поломка была определена ошибочно или признаки неисправности пропали, диагностический модуль стирает записанный ранее код ошибки, лампа гаснет и машина работает в штатном режиме. Исключением являются случаи с обнаружением критических поломок – их коды система хранит в долговременной памяти и не стирает.

Возможные неисправности

Если у вас горит srs на приборной панели, проблема обязательно присутствует. Современные автопроизводители очень ответственно подходят к организации безопасности водителя и пассажиров, поэтому отвечающие за это устройства считаются самыми надежными и безотказными элементами практически любой машины. То есть, если горит airbag, нужно не размышлять о возможной неполадке управления безопасностью, а начинать искать проблему, поскольку она присутствует с высочайшей долей вероятности.

Если у вас горит лампа подушек безопасности, это может означать одну из следующих неполадок:

1. нарушение целостности любого элемента системы;
2. прекращение обмена сигналами между элементами системы;
3. проблемы с контактами в дверях, которые чаще всего случаются после их ремонта или замены; достаточно просто забыть подключить один разъем, и у вас уже постоянно горит srs;
4. механическое повреждение ударного датчика;
5. замыкание или повреждение проводки между любыми частями системы безопасности;
6. неполадки предохранителей, проблемы с прохождением сигналов в местах соединений;
7. механическое или программное повреждение блока управления системой безопасности;
8. нарушение целостности системы в результате монтажа элементов сигнализации;
9. неаккуратная замена кресел – это тоже причина, из-за которой горит лампа подушек безопасности, поскольку были повреждены проходящие там провода и соединения;
10. восстановление подушек безопасности после их срабатывания без обнуления памяти управляющего электронного блока;
11. превышение значения сопротивления на одной из подушек;
12. критически низкое напряжение в бортовой электросети; если у вас горит airbag именно по этой причине, достаточно просто заменить аккумулятор;
13. превышение эксплуатационного периода для подушек безопасности или пиропатронов, чаще всего составляющего до десяти лет;
14. выполненный дилетантами тюнинг, который может привести к нарушению целостности проводки или датчиков;
15. намокание датчиков из-за мойки автомобиля;
16. неправильно выполненная замена аккумулятора.

Кроме того, лампа подушек безопасности может загореться из-за неправильной замены руля, поскольку там необходимо помнить и о самой подушке безопасности, и о других расположенных в руле или непосредственной близости от него элементах защитной системы.

Устранение неполадок

Когда горит srs, нужна строго выверенная последовательность действий:

1. сначала система работает сама – проверяет свою работоспособность при включении зажигания, при обнаружении ошибки записывает ее код;
2. далее вступает механик – он считывает код и определяет причину поломки;
3. система проверяется специализированным диагностическим оборудованием;
4. выполняются ремонтные операции;
5. обновляется память блока управления.

Все операции необходимо выполнять только при полностью отсоединенном аккумуляторе!

Иван Матиешин

на наш канал в Яндекс.Дзене

Еще больше полезных советов в удобном формате

Подписаться

Не нашли ответ на свой вопрос?

Устройство и принцип работы подушек безопасности водителя

06 декабря 2017.
Категория: Автотехника.

Производители автомобилей стараются заботиться о своих клиентах и оборудуют авто не только надежными ремнями безопасности, но и подушками безопасности (также их называют пневмоподушками или Airbag). При этом в современных машинах их может быть от 2 до 7. Что же собой представляют подушки безопасности в автомобиле и как они действуют? Попробуем разобраться.

Что собой представляет «аэрбег»

Устройство подушки безопасности довольно простое. Условно изделие можно разделить на три составные части: сумку, датчики удара и газогенератор (систему надува).

Сумка

Представляет собой тонкую, многослойную, нейлоновую оболочку (толщиной не более 0,4 мм) способную выдерживать большие кратковременные нагрузки. Сумка расположена в специальной шине, которая закрыта специальной накладкой из ткани или пластика.

Датчики удара

Эти компоненты, как правило, располагаются в передней части машины. Они отвечают за своевременное срабатывание подушки безопасности автомобиля, то есть именно эти сенсоры активируют ее сразу после столкновения с объектом на скорости более 20 км/ч. Однако при этом учитывается также и сила удара, поэтому пневмоподушка может сработать даже в стоящем авто, если столкновение было достаточно сильным.

Датчики устанавливаются двух типов:

• Ударные (фиксируют удар, который приходится на кузов).
• Датчики пассажирского сидения (благодаря им можно исключить срабатывание системы, если помимо водителя в машине больше никто не находится).

Помимо датчиков в системе также часто дополнительно устанавливаются акселерометры (помогают определить положение авто).

Газогенератор

Первоначально эти элементы были оснащены всего одним пиропатроном, из-за чего было очень сложно регулировать подачу газа в подушку исходя из габаритов и положения сидящего в машине человека. Однако современные «аэрбеги» имеют 2 пиропатрона. Первый (основной) выпускает 80% газа (так называемая мягкая посадка), второй подключается только в том случае, если столкновение было слишком сильным и человек нуждается в более жесткой подушке.

Все 3 составляющие пневмоподушки должны быть исправными, только в этом случае можно гарантировать, что защитные элементы сработают безотказно.

Как происходит срабатывание «аэрбега»

Принцип работы подушек безопасности можно условно разделить на несколько этапов:

• Столкновение транспортного средства с другим объектом.
• Автоматическое срабатывание электронных датчиков, которые запускают следующий механизм.
• Система получает сигнал от электронного блока управления и происходит срабатывание детонатора (заряда из таблеток натриевой кислоты), вследствие чего газ (аргон или озон) нагревается и под высоким давлением (до 250 мПа) вырывается наружу. Однако перед этим он проходит через специальный металлический фильтр и остужается.
• Происходит резкое заполнение подушки, и она раскрывается через 30 миллисекунд после того, как сработавшие датчики отправили сигнал.

• Водитель или пассажир авто ударяется головой об «аэрбег», который значительно гасит энергию полученного удара. Благодаря этому на человека приходится всего 10% остаточного удара.
• Подушка «опадает».

Говоря о том, как работают подушки безопасности, стоит учитывать конструктивные особенности автомобиля, так как в некоторых машинах есть всего 2 «аэрбега», тогда как в других аварийные элементы установлены практически в каждой плоскости.

Разновидности подушек безопасности

Сегодня автомобили могут быть оборудованы сразу несколькими типами защитных элементов.

Фронтальные

«Аэрбеги», расположенные в рулевом колесе (водительские) и в верхней части панели инструментов (пассажирские), считаются самыми распространенными. Они устанавливаются даже на самые бюджетные машины. Эти подушки отличаются друг от друга по размерам, так как расстояние от руля до водителя значительно меньше, чем от человека, сидящего рядом, до «торпедо».

Элементы срабатывают только при столкновении передней части авто. Однако уже разработана подушка безопасности водителя многоступенчатого типа, которая активируется при столкновениях разного типа и тяжести.

Важно! На передней пассажирской подушке безопасности находится кнопка отключения, которую необходимо обязательно нажимать, если на таких сидениях перевозится ребенок в специальном автокресле.

При поездке в авто с фронтальными защитными элементами нужно обязательно уточнить у водителя, есть ли в «торпедо» пневмоподушка. Если таковая имеется, то в руках нельзя перевозить сумки, пакеты и прочие предметы или упираться коленями в место, где находится airbag.

Боковые

Данная разновидность пневмоподушек обычно встречается только в «продвинутых» комплектациях авто. Такие «аэрбеги» предназначены для зашиты плеч, грудной клетки, живота и таза в случае бокового столкновения. Как правило, эти элементы размещаются внутри передних сидений, но также есть и модели для задних кресел, предназначенные для защиты людей, сидящих сзади.

Полезно! Если в авто установлены боковые подушки, то в отсеках дверей нельзя хранить крупные или острые предметы.

Шторки

Также эти элементы часто называют головными подушками безопасности, которые по большому счету тоже предназначены для защиты пассажиров и водителя от боковых ударов, а также от осколков стекла. Они, как правило, устанавливаются либо только для передних сидений, либо для обоих рядов кресел. Размещаются эти элементы в боковых частях крыши авто (над окнами) и иногда в боковых стойках.

Коленные

Данные защитные элементы срабатывают при фронтальном ударе авто. Такие подушки устанавливаются преимущественно на автомобилях средней ценовой категории (С-класса). Как правило, защитные элементы этого типа находятся под рулем и под «торпедо».

Важно! При наличии такое пневмоподушки водитель должен отрегулировать свое кресло таким образом, чтобы от нижней части панели он был на расстоянии нем менее 10 см.

Также сегодня встречаются и менее распространенные разновидности «аэрбегов». К ним относятся задние боковые подушки и центральные пневмоподушки.

Стоит учесть, что при покупке б/у авто у многих может возникнуть логичный вопрос, как проверить подушки. Дело в том, что прежний владелец машины мог уже использовать газовый заряд устройства, но не наполнил airbag повторно (сделать это можно только в автосервисе).

Проверяем подушки безопасности

Сразу после покупки б/у авто, новый владелец железного коня должен убедиться не только в работоспособности своего приобретениея, но и проверить подушки безопасности. В первую очередь стоит убедиться в том, что они вообще предполагаются для данной модели машины.

Об этом будут свидетельствовать соответствующие надписи SRS или Airbag на «баранке» и панели «торпедо». Вокруг этих аббревиатур не должно быть сколов или царапин, так как это означает, что защитный аксессуар уже был использован и не факт, что прежний владелец позаботился о дорогостоящей услуге по заполнению пневмоподушек газом.

Однако, даже если переустановка изделия была все же произведена, нет гарантии, что процедура выполнена корректно.

Полезно! Срок годности подушек обычно составляет от 10 до 14 лет (в зависимости от модели, марки и года выпуска машины). После этого срока патрон разряжается и изделие приходит в негодность.

Также стоит обратить внимание на стекла (особенно на лобовое). Если они менялись, то вероятнее всего подушка безопасности уже использовалась.

Стоит обратить внимание на дату изготовления ремней безопасности. Данные должны совпадать на всех сиденьях. Если эти элементы были заменены, то возможная причина – сильный удар, который также провоцировал открытие «аэрбега».

Кроме этого, есть еще несколько способов, как проверить наличие и работоспособность подушек:

• Включить зажигание и дождаться появления на приборной панели надписи «аэрбег», которая должна исчезнуть через несколько секунд.
• Если в авто есть специальный разъем для диагностики работы систем (обычно расположен под рулем), то необходимо завести двигатель, подождать 30 секунд и закрыть контакты 4 и 13 при помощи обычной канцелярской скрепки. После этого кнопки на приборной панели должны начать моргать. Если на одной из них отображается человек с подушкой, и эта кнопка моргает чаще остальных, то это говорит об ошибке получаемого кода. Если лампочка и вовсе не подает признаков жизни, то это свидетельствует о том, что продавец авто вообще отключил этот модуль.

Виды, устройство и принцип действия подушек безопасности автомобиля

Одним из главных элементов защиты водителя и пассажиров в автомобиле являются подушки безопасности (Аirbag). Открываясь в момент удара, они защищают человека от столкновения с рулем, приборной панелью, передним сиденьем, боковыми стойками и другими частями кузова и салона. С тех пор, как в автомобили начали штатно устанавливать подушки безопасности, они смогли спасти жизни многим людям, попавшим в ДТП.

История создания

Первые прототипы современных подушек безопасности появились еще в 1941 году, однако война нарушила планы инженеров. К разработке airbag специалисты вернулись уже после окончания военных действий.

Сегодня подушки безопасности являются важным элементом защиты водителя и пассажиров

Интересно, что к созданию первых подушек безопасности причастны сразу два инженера, работавших на разных континентах отдельно друг от друга. Так, 18 августа 1953 года американец Джон Хетрик получил патент на изобретенную им систему защиты от ударов о твердые элементы в салоне автомобиля. Спустя всего три месяца – 12 ноября 1953 года – аналогичный патент был выдан немцу Вальтеру Линдереру.

Идея создания устройства, смягчающего удар при аварии, пришла Джону Хетрику после того, как он на своем автомобиле стал участником дорожно-транспортного происшествия. В машине в момент столкновения находилась вся его семья. Хетрику повезло: удар был не сильный, поэтому никто не пострадал. Тем не менее, произошедший случай произвел сильное впечатление на американца. На следующую ночь после аварии инженер закрылся у себя в кабинете и принялся за чертежи, по которым в дальнейшем были созданы первые прообразы современных устройств пассивной безопасности.

Изобретение инженеров с течением времени подвергалось все новым и новым доработкам. В итоге первые серийные варианты появились в автомобилях марки Ford в 70-х годах ХХ столетия.

Airbag в современных автомобилях

Сегодня подушки безопасности устанавливаются в каждом автомобиле. Их количество – от одной до семи штук – зависит от класса и комплектации транспортного средства. задача системы остается прежней – обеспечить защиту человека от столкновения на большой скорости с элементами салона автомобиля.

Чтобы подушка не стала причиной серьезных травм, человек во время удара обязательно должен быть пристегнут ремнем безопасности

Airbag обеспечит должную защиту от удара только в том случае, если в момент столкновения человек был пристегнут ремнями безопасности. Когда ремни не пристегнуты, активация подушки может принести дополнительные травмы. Напомним, что правильная работа подушек – это принять голову человека и “сдуться” под действием инерции, смягчая удар, а не вылететь навстречу.

Виды подушек безопасности

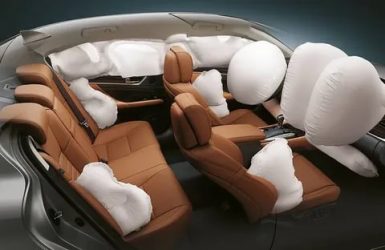

Расположение подушек в салоне автомобиля

Все подушки безопасности можно разделить на несколько видов в зависимости от их размещения в салоне автомобиля.

1. Фронтальные. Впервые такие подушки появились лишь в 1981 году на автомобилях немецкой марки Mercedes-Benz. Предназначены они для водителя и пассажира, сидящего рядом. Подушка для водителя размещается в рулевом колесе, для пассажира – на верхней части приборной панели (торпедо).
2. Боковые. В 1994 году их начала применять компания Volvo. Боковые подушки необходимы для защиты тела человека при боковом ударе. В большинстве случаев они крепятся к спинке переднего сиденья. Некоторые автопроизводители также устанавливают боковые подушки и в задних сиденьях автомобиля.
3. Головные (имеют второе название – «шторки»). Предназначены для защиты головы от удара в момент бокового столкновения. В зависимости от модели и производителя, такие подушки могут устанавливаться между стойками, в передней или задней части крыши, защищая пассажиров каждого ряда автомобильных кресел.
4. Коленные подушки созданы для защиты голеней и коленей водителя. В некоторых моделях автомобилей под «бардачком» могут устанавливаться также и устройства для защиты ног пассажира.
5. Центральная подушка безопасности была предложена концерном Toyota в 2009 году. Устройство создано, чтобы защитить пассажиров от вторичных повреждений при боковом ударе. Подушка может находиться либо в подлокотнике на переднем ряде сидений, либо в центральной части спинки заднего сидения.

Устройство модуля подушки безопасности

Конструкция довольно проста и понятна. Каждый модуль состоит всего лишь из двух элементов: непосредственно самой подушки (сумки) и газогенератора.

1. Сумка (подушка) выполнена из тонкой многослойной нейлоновой оболочки, толщина которой не превышает 0,4 мм. Оболочка способна выдерживать высокие нагрузки в течение короткого промежутка времени. Сумка укладывается в специальную шину, закрытую пластиковой или тканевой накладкой.
2. Газогенератор, обеспечивающий «выстреливание» подушки. В зависимости от модели автомобиля для подушек водителя и переднего пассажира могут использоваться одноступенчатые или двухступенчатые газогенераторы. Последние оснащаются двумя пиропатронами, один из которых выпускает около 80% газа, а второй срабатывает только при наиболее сильных столкновениях, в результате которых человеку необходима более жесткая подушка. В пиропатронах содержится материал, свойства которого схожи с порохом. Также газогенераторы подразделяются на твердотопливные (состоят из корпуса, заполненного твердым топливом в виде таблеток с пиропатроном) и гибридные (состоят из корпуса, в котором находится инертный газ под высоким давлением от 200 до 600 бар и твердое топливо с пиропатроном). Сгорание твердого топлива приводит к открытию баллона со сжатым газом, далее образующаяся смесь поступает в подушку. Форма и тип используемого газогенератора во многом определяется назначением и расположением подушки безопасности.

Принцип работы одноступенчатого твердотопливного газогенератораСхема двухступенчатого газогенератораПринцип работы двухступенчатого гибридного газогенератора

Принцип работы

Принцип действия подушек безопасности довольно прост.

• Когда машина на скорости сталкивается с препятствием, срабатывают передние, боковые или задние датчики (в зависимости от того, на какую из частей кузова пришелся удар). Обычно сенсоры срабатывают при столкновении на скорости выше 20 км/ч. Однако они также анализируют и силу удара, поэтому подушка безопасности может сработать даже в стоящем автомобиле при ударе в него.В дополнение к ударным датчикам также могут устанавливаться датчики пассажирского сиденья, определяющие присутствие пассажиров в автомобиле. Если в салоне находится только водитель, сенсоры позволят исключить срабатывание подушек для пассажиров.
• Далее они направляют сигнал в электронный блок управления SRS, который, в свою очередь, анализирует необходимость срабатывания и передает команду подушкам безопасности.
• Информацию от блока управления принимает газогенератор, в котором активируется пиропатрон, образуя внутри повышенное давление и тепло.
• В результате срабатывания пиропатрона в газогенераторе мгновенно сгорает натриевая кислота, выделяя азот в больших количествах. Газ поступает в airbag и мгновенно раскрывает подушку. Скорость раскрытия подушки безопасности составляет около 300 км/ч.
• Прежде чем наполнить airbag, азот попадает в металлический фильтр, который остужает газ и очищает его от твердых частиц, образующихся в момент сгорания.

На весь описанный выше процесс раскрытия уходит не более 30 миллисекунд. Свою форму подушка безопасности сохраняет в течение 10 секунд, после чего начинает сдуваться.

Открывшаяся подушка не подлежит ремонту и повторному применению. Водитель должен обратиться в автосервис для того, чтобы заменить модули airbag, сработавшие натяжители ремней и блок управления SRS.

Можно ли отключить подушки безопасности

По умолчанию подушки безопасности в автомобиле отключать не рекомендуется, так как данная система обеспечивает важную защиту водителя и пассажиров в случае аварии. Однако отключение системы возможно, если airbag принесет больше вреда, чем пользы. Так, подушка деактивируется в том случае, если на переднем сиденье перевозится ребенок в детском автокресле. Детские удерживающие устройства сделаны так, чтобы обеспечить максимальную защиту маленьких пассажиров без дополнительных приспособлений. Сработавшая подушка, наоборот, может нанести ребенку травму.

Также подушки безопасности пассажиров рекомендуют отключать по некоторым медицинским показаниям:

• при беременности;
• в пожилом возрасте;
• при болезнях костей и суставов.

Деактивируя airbag, необходимо взвесить все «за» и «против», так как в случае аварийной ситуации, ответственность за сохранение жизни и здоровья пассажиров будет лежать на водителе.

Схема отключения подушки пассажира может различаться в зависимости от марки и модели автомобиля. Чтобы узнать, как именно отключается система в вашей машине, обратитесь к инструкции по эксплуатации автомобиля.

Сработавшие подушки безопасности не подлежат повторному использованию

Airbag – важный элемент защиты водителя и пассажиров. Однако полагаться только на одни подушки недопустимо. Важно помнить, что они эффективны только в комплексе с пристегнутыми ремнями безопасности. Если в момент удара человек не будет пристегнут, он по инерции полетит навстречу подушке, выстреливающей со скоростью 300 км/ч. Тяжелых травм в такой ситуации не избежать. Поэтому водителям и пассажирам важно помнить о безопасности и пристегиваться во время каждой поездки.

(3 5,00 из 5)
Загрузка…

Вам также может понравиться

Горит лампочка Airbag, причины, способы устранения неисправностей

В этой статье мы рассмотрим основные причины загорания лампочки Airbag и способы устранения возможных поломок.

Системы безопасности современного автомобиля

Современный автомобиль оснащается большим количеством систем безопасности.

Одни из них являются активными – они оказывают вспомогающее действие при движении авто.

К этим системам относятся антиблокировочная с антипробуксовочной, система стабилизации и т. д.

Второй же тип систем безопасности – пассивный.

Ими осуществляется защита человека при столкновении автомобиля с препятствием.

Среди пассивных систем сейчас на многих авто используются подушки безопасности, они же AirBag.

Суть данной системы сводиться к тому, что в момент столкновения перед водителем и пассажиром надувается объемная подушка.

В ее задачу входит предотвращение удара человека о жесткие элементы салона.

Сейчас автомобили оснащаются несколькими типами AirBag: фронтальными (для защиты водителя и пассажира при фронтальном ударе).

Боковые (защищают при боковом ударе), шторки безопасности (защищают голову и верхнюю часть торса при боковом ударе), центральная (предотвращает возможное травмирование пассажиров друг о друга).

Стоит отметить, что подушки безопасности – это не отдельная система, они всего лишь являются дополнением к пресловутому ремню безопасности.

Дело в том, что при столкновении AirBag должен раскрыться очень быстро – за доли секунд, поэтому скорость наполнения у нее очень высокая.

Если человек не был пристегнут ремнем, при ударе тело получает большее ускорение, и, если его частично не загасить, произойдет сильное столкновение с раскрывающейся подушкой.

Такое столкновение может быть травмоопасным. Поэтому быть полезными подушки безопасности могут только в сочетании с ремнем безопасности.

Конструкция и принцип работы AirBag

Конструкция AirBag не такая уж и сложная. Состоит она из пиропатрона с подушкой, блока управления и датчиков удара.

Датчики расположены по периметру авто и отвечают за раскрытие той или иной подушки.

То есть, для фронтальных AirBag датчик расположены в передней части, а для боковых – в дверях.

К примеру, при лобовом столкновении датчики получают усилие от удара, и передают сигнал на управляемый блок.

При этом боковые датчики усилия не получат, а значит, и сигнала не передадут.

Это еще одна мера безопасности – при столкновении раскроются только те AirBag, датчики которых восприняли удар, остальные подушки не раскроются.

От блока управления сигнал перейдет на необходимые пиропатроны.

При поступлении этого сигнала внутри пиропатрона произойдет химическая реакция, которая будет сопровождаться выделением большого количества газа, им и наполнится подушка, представляющая собой тканевый мешок с отверстиями.

Отверстия эти нужны для того, чтобы после наполнения подушка быстро сдулась.

Сделано это для того, что AirBag нужен только в первые секунды удара для принятия тела человека. Дальнейшее ее нахождение в наполненном состоянии не нужно, чтобы она не затрудняла возможность выбраться из авто.

Срабатывание подушки – только одноразовое. Если она уже была использована, нужно будет заменять пиропатрон, и восстанавливать работоспособность системы.

Мигает лампа AirBag, как все происходит

Конечно, AirBag – вещь нужная в авто, но сверхнадежной ее не назовешь. Со временем с данной системой могут появиться проблемы.

На работоспособность двигателя или других элементов авто возникшие проблемы никак не окажут, однако многих раздражает постоянно горящая сигнальная лампа «AirBag» или «SRS» на приборной панели.

К тому же данная лампа будет сигнализировать о том, что существует проблема, а значит, надеяться на эту систему уже нельзя.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ:  Ремонт ходовой части автомобиля

Следует отметить, что в систему включен блок управления, который при каждом запуске мотора проверяет целостность системы.

Причем эта проверка обычно сопровождается сигналом лампы – она мигает, пока система самодиагностируется.

Обычно при исправной системе лампа мигает 6 раз, и, если все в порядке, она перестает гореть.

Интересно, что при обнаружении неисправности, через определенное время система еще раз проведет диагностику, при этом до завершения повторной проверки лампа будет постоянно мигать.

Если повторная диагностика показала, что система исправна, код ошибки, который блок управления передал на ЭБУ при первичной проверку, удалиться и система придет в штатное положение.

Но если при повторной диагностике ошибка будет обнаружена, код ее запишется снова на ЭБУ, при этом лампа уже не погаснет, она будет гореть или мигать постоянно.

Возникновение неисправности не всегда указывает на сложную поломку. Иногда все проблемы кроются в мелочах.

Далее рассмотрим, что может привести к загоранию сигнальной лампы «AirBag».

Основные причины загорания лампы «AirBag»

Одной из причин неисправности может быть повреждение тканевых мешков.

Произойти это может по самым разным причинам, но при самодиагностике, когда производиться проверка всех элементов, входящих в систему, датчики могут среагировать на состояние подушек.

Исправить все это можно только заменой мешков и сбросом настроек ЭБУ, чтобы ошибка стерлась из его памяти.

Вторая причина – срок службы подушек.

Если авто эксплуатировалось более 10 лет без попадания в ДТП, при котором сработали бы подушки, то они уже считаются с истекшим сроком, что может сказаться на их работоспособности.

При этом система будет сигнализировать о проблемах с системой. Устранить данную неисправность можно только полной заменой системы.

Виной горящей лампы «AirBag» может стать недостаточное напряжение в бортовой сети из-за разряженного АКБ.

Из-за этого полноценная самодиагностика не может быть проведена, и возникнет ошибка в ее работе. Устраняется это путем зарядки АКБ и сбросом настроек.

Не стоит забывать и о предохранителях. Если перегорел предохранитель, отвечающий за AirBag, то в любом случае это станет причиной горения сигнальной лампы.

Проводка системы тоже может стать причиной появления ошибки.

Нарушение целостности проводки, окисление контактов, обрыв провода обеспечит нарушение диагностики с последующей сигнализацией об этом. Решается неисправность проверкой проводки и контактов.

Система может реагировать на не пристёгнутый ремень.

Здесь сказывается совместная работа подушек с ремнем безопасности. Если он не пристегнут, блок управления AirBag будет сигнализировать об ошибке, причем в случае ДТП подушки не сработают.

А все потому что изготовители авто часто программируют систему так, чтобы при не пристегнутых ремнях, она не срабатывала.

Часто для устранения достаточно защелкнуть ремень в замке.

Поскольку в замках ремней установлены датчики, контролирующие пристегнутость ремня, то они тоже могут стать причиной загорания сигнальной лампы.

Если в замок попала вода – это может привести к их поломке, и как следствие – загорание «AirBag».

Также вода может стать причиной неисправности, если она попала на другие элементы системы, которые могут от нее стать неисправными. Здесь поможет только диагностика датчиков на работоспособность.

Отключение датчиков удара или их повреждение тоже может стать причиной неисправности системы. Поэтому при возникновении проблем, их тоже нужно осмотреть и проверить на работоспособность.

Также неисправным может быть и сам блок управления. Причем проблемы с ним решаются только полной его заменой.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ:  Особенности ремонта автоматической коробки передач

Ремонтные работы тоже могут обеспечить проблемами с системой безопасности.

К примеру, при ремонте с авто снималась дверь. При этом вся проводка от нее отсоединялась. Если это производилось при включенном питании, блок управления «уловит» нарушение целостности системы.

Устранить эту проблему можно путем проверки подсоединения проводки и сброса настроек.

Замена рулевого колеса, если она была проведена неаккуратно, тоже обеспечит загорание лампы. Ведь при замене возможно нарушение контакта проводки или ее повреждение.

Устранить все можно снятием руля и проверкой проводки.

При замене кресел или передней панели тоже возможно повреждение проводки системы. Здесь тоже потребуется проверка проводки и ее контактов.

Еще причина, из-за которой лампа «AirBag» горит даже после обнаружения и восстановления работоспособности системы – это код ошибки, занесенный в память ЭБУ.

Поскольку эта ошибка сохранена, то даже после ремонта она обеспечит горение сигнальной лампы. Устранить все можно путем сброса настроек и обнуления памяти ЭБУ.

Подводим итоги

Это одни из самых распространенных проблем, которые могут возникнуть с AirBag.

При этом самостоятельно провести диагностику для определения причины неисправности не всегда возможно.

Да и любое непрофессиональное вмешательство может привести к тому, что подушки в нужный момент не сработают.

Загорелся «Airbag SRS» — причины и способы устранения

18.03.2015

Всем нам известно, что такое подушки безопасности, для чего они придуманы и что на английском их название звучит как — «Airbag» (дословно — воздушная сумка, пакет). Это устройство относится к системе активной безопасности и ежедневно спасает сотни человеческих жизней. Все это понятно, в общих чертах о подушках вам расскажет кто угодно.

Другое дело — горящая лампочка-индикатор «Airbag SRS«, «Airbag», или «SRS«, ответ на это вопрос знает далеко не каждый. Именно об этом тревожном сигнале и пойдет речь в нашей сегодняшней статье.

Вопреки сложившемуся стереотипу, подушки безопасности — это не только одна подушка, вылетающая из руля в случае аварии или ДТП. Современный Airbag — это целая система включающая в себя массу датчиков, подушек безопасности: водителя, пассажира, а также пассажиров заднего ряда, причем защита может быть не только фронтальной, но и боковой.

Подушки работают в тесном контакте с: блоком управления, преднатяжителями, ремнями, пиропатронами, датчиками ударов и не только… Мы не будем углубляться в теорию и уходить от темы, желающим узнать больше о подушках безопасности советую прочесть эту статью.

Сегодня мы поговорим именно о том, почему горит индикатор Airbag и что это значит.

Первое, что приходит в голову при виде красной лампочки с надписью Airbag — что-то сломалось. Если коротко, то в большинстве случаев так оно и есть, данная лампочка не загорается если в системе безопасности все в порядке, за исключением кратковременного загорания при запуске двигателя. Однако повода закатывать истерику и впадать в депрессию нет. Как и все автомобильные поломки, эта — поддается ремонту.

Важно понимать, что когда горит «SRS или Airbag» это не значит, что причина кроется именно в подушке, как мы уже говорили выше. Airbag это целая система, которая включает в себя массу различных устройств, поэтому если загорается индикатор Airbag — необходимо выполнять комплексную проверку.

В исправном состоянии лампочка загорается после поворота ключа в положение «ON», при этом модуль выполняет самопроверку работоспособности всей системы. Когда проверяется Airbag/SRS лампочка может начать мигать (примерно 6 раз). Не обнаружив неисправностей, лампочка подушки должна перестать гореть, по крайней мере до следующего запуска мотора. Если неисправности все-таки обнаружены, то индикатор SRS/Airbag продолжит гореть.

После этого код ошибки (неисправности) записывается. По истечении нескольких секунд снова выполняется проверка, если во время ее проведения проблем не обнаружено или допустим вы выключили зажигание и снова включили, модуль диагностики удаляет записанную ошибку, а лампочка просто гаснет.

В каких случаях загорается лампочка безопасности airbag и возможные причины?

1. Проблема целостности подушек. Модуль может перестать получать сигнал от: датчиков, подушек, ремней или других элементов этого устройства. Возможно замок ремня безопасности оснащен датчиком «пристегнутости», то есть когда вы не пристегнуты и металлический стержень не установлен в замок, будет мигать лампочка.

   Для чего это нужно? Дело в том, что использование подушки безопасности оправдано лишь в том случае, когда вы пристегнуты, скорость выстрела подушки равна 200 км/час, а удар подушки в случае если вы не пристегнуты равен удару о кирпичную стену на скорости 25 км/час. Учитывая этот факт, автопроизводители запрограммировали свои «Эирбэги» таким образом, что в случае если вы не пристегнуты подушка выстреливать не будет, в таком случае, как вы понимаете, ни о какой безопасности говорить не приходится.

   «Умники», которые якобы обманули систему безопасности, протянув ремень за спинкой сидения или установив специальные «эмуляторы» или обманки в замки вместо ремней, обманывают самих себя, в случае ДТП у таких «умников», а также их пассажиров нет никаких шансов выжить…

1. Плохой контакт или полное отсутствие такового в проводке питания системы Airbag. Неплотно подключены разъемы.
2. Неисправны или повреждены датчики ударов.
3. Влага.

   Если попала влага на замок ремня или контакты, или другие важные части, которым вода противопоказана.

4. Нарушен контакт в дверях. Когда меняются двери или выполняются какие-то ремонтные работы и отсоединяется разъем, при включенном питании – лампа SRS/Airbag загорится, т. к. системой обнаружены неисправности. Для устранения необходимо обнулить память модуля.
5. Неисправности самого управляющего модуля. В таком случае вам поможет только замена.
6. Предохранители.

   Неисправные предохранители довольно часто становятся причиной загорания индикатора подушки безопасности, однако на предохранитель «думают» в последнюю очередь, или не подозревают вообще.

7. Замена кресел или приборной панели. Если во время замены были повреждены провода или клеммы могут возникать проблемы с лампочкой.
8. Ошибки допущенные во время замены рулевого колеса. Плохой контакт или повреждение провода питания может привести к тому, что лампа Airbag или SRS будет гореть постоянно.
9. Лампочка не перестает гореть после восстановления. Когда подушки восстанавливали или меняли, после того как они сработали, система безопасности может помнить о старом положении по соответствующей записи в журнале. Решение — удаление ошибки.
10. Истек срок службы подушки. Как правило Airbag считается исправным на протяжении 8-10 лет, после этого гарантировать безопасность никто не может.
11. Напряжение в сети слишком низкое. В таком случае проверьте АКБ, при необходимости замените его с соблюдением последовательности.

Как видите, причин по которым лампа Airbag мигает или загорается есть немало. Установить причину самостоятельно довольно сложно и небезопасно, т. к. малейшее нарушение правил диагностики или замены подушки безопасности могут привести к тому, что в аварийной ситуации она просто не сработает. Не рискуйте и доверьте это профессионалам, в таком случае у вас будет гарантия того, что работа будет выполнена качественно, а ваш Airbag не подведет вас в трудную минуту.

Текст принадлежит: avtopulsar.ru

Другие похожие записи записи:



AUTO.RIA – Подушка безопасности (airbag): что это, значение, принцип работы

Подушка безопасности (airbag, аэрбег) — это важный элемент обеспечения безопасности водителя и пассажиров. Она представляет собой эластичную оболочку, которая во время аварии резко наполняется газом. За счет этого она раскрывается, смягчая возможный удар.

Как устроена и работает аэрбег

Система включает следующие элементы:

• датчики удара;

• газогенератор;

• эластичную «подушку».

Газогенератор — самый дорогостоящий и сложный компонент. Он способен за доли секунды надуть подушку, чтобы предотвратить удар тела о детали салона. Пиропатроны, установленные в устройстве, активируют наполнение из нитрата калия и азида натрия. При взаимодействии этих реактивов происходит реакция с выделением азота. Он быстро наполняет подушку, надувая ее.

Датчики удара, установленные в переднем бампере, в салоне и дверях машины, фиксируют момент и силу удара. Сигналы от них поступают на электронный блок управления (ЭБУ). При выполнении условий, учитывающих направление и силу столкновения, устройство подает сигнал на срабатывание пиропатрона. В результате взрыва выделяется азот, наполняющий «аэрбег».

Подушки сделаны из прочной нейлоновой ткани, по своим характеристикам напоминающей парашютную. После раскрытия подушек азот быстро выходит из них через специальные отверстия. На это требуется примерно 0,3 секунды. Это необходимо, чтобы подушки не мешали покинуть салон после аварии.

Система включает несколько аэрбегов, расположенных в разных местах. Их общее количество может превышать 10 штук.

Каждый airbag оснащен отдельным генератором азота, подключенным к блоку управления. Генератор состоит из следующих элементов, помещенных в прочный корпус:

• камеры сгорания;

• пиропатроны;

• заряд;

• сетчатые фильтры.

При слабом столкновении взрывается лишь один пиропатрон, обеспечивающий 80% газовыделения. При сильном — воспламеняется второй пиропатрон, что делает airbag более жестким.

Работает это так:

• электрический импульс от ЭБУ поджигает заряд пиропатрона;

• от высокой температуры и давления воспламеняется заряд натриевой кислоты;

• выделяется азот, который проходит через фильтры, очищаясь от твердых частиц;

• из фильтров газ попадает в подушку, раздувая ее.

С момента удара до раскрытия подушки проходит не более 30 миллисекунд.

Система пассивной безопасности состоит из разных типов подушек:

• Фронтальные, крепящиеся в руле и «торпеде» напротив пассажира. Они защищают тело при лобовых ударах.

• Боковые, закрепленные спинках сидений. Они предотвращают травмы брюшной полости, костей таза и грудной клетки при боковых и лобовых авариях.

• Подушки-шторки, установленные на стойках салона в районе потолка. Устройства предотвращают черепно-мозговые травмы при ударе в борт авто.

• Коленные подушки, устанавливаемые под передней панелью.

• Центральная подушка, разделяющая водителя и пассажира.

Последние два варианта встречаются преимущественно на авто премиум-класса.

Условия срабатывания подушек безопасности

Блок управления посылает сигнал на пиропатрон, основываясь на данных о силе и направлении удара. Подушки раскроются, например, если в стоящий на светофоре автомобиль врежется другая машина.

Фронтальные подушки срабатывают лишь при условии, что направление удара смещено не более чем на 30 градусов от оси машины. Боковые срабатывают исключительно при сильных ударах в борт.

Автопроизводители устанавливают ЭБУ с разными алгоритмами срабатывания аэрбегов. На некоторых машинах подушки не сработают, если не застегнут ремень безопасности. Пассажирский airbag может не раскрываться, если в кресле никто не сидит.

Аэрбеги раскрываются с огромной скоростью навстречу водителю или пассажиру. Это может стать причиной дополнительных травм в случае, когда человек не пристегнут. Поэтому алгоритм ЭБУ может не подать сигнал пиропатрону, когда замок ремня безопасности не застегнут. Для предотвращения негативных последствий машины оборудуют пиропатронами для преднатяжения ремней во время столкновения.

Следует учесть, что непристегнутый человек при ударе может немного сместиться, в этом случае подушка выстрелит мимо.

Для того, чтобы ЭБУ подал команду пиропатрону, скорость столкновения должна быть не менее 20 км/час. Это сделано для того, чтобы предотвратить проблемы при незначительных авариях, которые не представляют опасности здоровью.

Если машина оснащена боковыми подушками безопасности, встроенными в сидения, нельзя надевать на них чехлы.

В авто, оборудованном подушками безопасности, встроенными в переднюю панель, пассажир не должен класть на нее ноги. Иначе при срабатывании пиропатрона можно получить тяжелые травмы.

Как проверить наличие и исправность подушек безопасности

Определить наличие подушек безопасности можно визуально: на содержащих их элементах салона наносится надпись «airbag». Чтобы убедиться в том, что пиропатрон не срабатывал раньше, нужно внимательно осмотреть детали салона. Они не должны иметь перекосов, царапин или вмятин. Верный признак срабатывания боковых аэрбегов — следы восстановления обивки сидений.

https://www.youtube.com/watch?v=yxoCjgMr8I8

Проверить наличие и состояние подушки, необходимо снять декоративную накладку и осмотреть ее поверхность. Ткань должна легко и без перекосов разворачиваться.

Машины оснащаются штатными устройствами, сигнализирующими об исправности системы. При выявлении проблем на панели загорается красный индикатор с изображением человека и airbag. В нормальных условиях лампа загорается после включения зажигания и гаснет через несколько секунд. Если лампа не включается, это говорит о наличии проблем в системе. Как минимум — о неисправности самого индикатора.
