Как работает механическая коробка передач?

Чтобы сдвинуть автомобиль с места и разогнать его, нужно мощность двигателя (крутящий момент) преобразовать и передать на ведущие колеса. Но как это реализовать, когда мотор уже работает на холостом ходу и его коленчатый вал вращается, а машина стоит на месте? Задачу способен решить простейший трансмиссионный агрегат из ныне существующих – механическая коробка передач (МКПП).

Помимо нее, в современных авто используются автоматические и вариативные виды трансмиссии, но это более сложные и дорогие устройства.

Зачем нужна МКПП?

Первая причина ясна – надо как-то подключить вращающийся вал двигателя к приводам колес, чтобы тронуться с места. Есть и вторая: силовой агрегат развивает рабочую мощность (иначе – максимальный крутящий момент) при достижении определенного числа оборотов коленчатого вала. Для большинства бензиновых двигателей этот порог составляет 3000 об/мин, для дизельных – 2000 об/мин.

Пока число оборотов коленчатого вала не достигнет нижнего порога, мотор не сможет развить нужную мощность и создать усилие, достаточное для движения.

Для чайников, то бишь, новичков, желающих разобраться в работе автомобильных узлов, предлагается такое пояснение:

1. Во время работы на месте (холостой ход) количество оборотов коленвала составляет 800-900 об/мин. Чтобы начать движение, развиваемой мощности недостаточно и нужно поднять ее за счет нажатия на газ и повышения оборотов до 2-3 тыс. в минуту. В этот момент и нужно подключить привод колес, что выполняется с помощью коробки передач.
2. Без МКПП разгон автомобиля выйдет плавным и невероятно долгим, а если попадется подъем, то машина не разгонится никогда. Причина та же – нехватка мощности. Для повышения динамики нужен преобразователь усилия, способный замедлить вращение, но увеличить крутящий момент.
3. Для разворота и парковки машине нужен задний ход, его также обеспечивает механическая коробка передач.

Если между колесным приводом и коленчатым валом поставить зубчатую передачу с шестеренками разного размера, то колеса станут вращаться медленнее. Но при этом на каждом колесе возрастет усилие (на жаргоне – тяга) и разгон автомобиля ускорится. А плавное подключение вращающихся элементов обеспечит другой узел МКПП – сцепление.

Работа сцепления

Понять принцип работы узла сцепления поможет такой пример: представьте вращающийся металлический стержень с диском на конце, символизирующий коленвал с маховиком. Если к плоскости диска подвести другой диск, то после соприкосновения он тоже станет крутиться. Так в общих чертах и действует автомобильное сцепление, только второй диск насажен на вал, идущий дальше, к шестеренчатой передаче.

Система действует за счет силы трения, поэтому соприкасающиеся поверхности имеют специальное антифрикционное покрытие. Диск сцепления в механической трансмиссии двигается рычагом в виде вилки. Механически рычаг не связан с педалью сцепления, он перемещается гидроцилиндром. Нажатие на педаль сжимает жидкость в этом цилиндре, поршень выдвигается и перемещает рычаг.

Алгоритм работы сцепления при движении с места следующий:

1. На холостом ходу коленвал и первичный вал МКПП крутятся, поскольку диски находятся в зацеплении.
2. Нажатием на педаль водитель отодвигает диск и вал трансмиссии останавливается. Теперь его можно подключить к шестеренчатой передаче путем выбора первой скорости.
3. Нажав на газ, водитель добивается повышения оборотов и медленно отпускает педаль сцепления. Диски снова входят в зацепление и машина трогается с места.

Разрывать механическую связь с помощью сцепления нужно и дальше, при переходе на другую скорость. Чтобы разобраться в данном процессе, нужно понять, как работает сама коробка скоростей.

Работа механической коробки

Агрегат состоит из таких основных элементов:

• корпус с масляным картером;
• три вала с шестеренками – первичный, вторичный и промежуточный;
• устройства синхронизации;
• рукоять переключения с вилочными приводами перемещения шестерен.

С помощью рукоятки водитель меняет пары шестерен, входящие в зацепление с приводами от двигателя и колес. Шестерни подобраны таким образом, чтобы обеспечить нужный крутящий момент на колесном приводе при разных режимах движения. На первых ступенях выходного вала задействованы шестеренки большего диаметра, чтобы главная передача вращалась медленнее, но с большим усилием. На III, IV и V скорости размер шестерен уменьшается и в итоге при движении на высокой скорости число оборотов привода и коленвала совпадает.

Зубья шестерней выполнены под углом с целью снижения шума трансмиссии. Чтобы при вхождении в зацепление на ходу зубья не переломались и не возникло удара, синхронизатор уравнивает скорости вращения соседних шестеренок. Это происходит в момент, когда водитель выжимает сцепление и переводит рукоять на другую позицию.

Механическая КПП является наиболее простой и надежной трансмиссией, устанавливаемой на автомобили с различной грузоподъемностью. Чем она отличается от автоматической и вариативной, – так это низкой стоимостью при высокой ремонтопригодности, а это влияет и на общую цену авто. Неудобство одно: водителю нужно постоянно манипулировать педалями акселератора и сцепления, чтобы своевременно переключаться на другую скорость при изменении режима движения.

Как пользоваться механической коробкой передач

» Блог » Как переключать скорости на механической коробке передач

73041

Автомобили с механической коробкой передач имеют массу преимуществ перед автомобилями с автоматической коробкой. Они сложнее в управлении, но стоимость их ремонта гораздо ниже по сравнению с автоматом. К тому же, если вы научитесь пользоваться МКПП, то машина на автомате покажется вам в управлении очень простой. Сегодня рассмотрим, что такое механическая коробка и как научиться ею управлять.

Как устроена МКПП

Механическую коробку в отличие от автоматической водитель должен переключать сам. Большинство машин с механикой имеют 4-5 передних и одну заднюю скорость передачи. Чтобы научиться управлять МКПП, необходимо знать нахождение и назначение каждой из скоростей. Рассмотрим каждую подробнее:

• нейтральная передача означает, что крутящий элемент двигателя не передается колесам. При включенном двигателе и нейтральной передаче при нажатии на газ движения не произойдет. Из нейтральной передачи можно переключиться в любое другое положение;
• первая передача нужна для начала движения;
• вторая и последующие передачи необходимы для скорости. Их количество зависит от конкретного автомобиля;
• передача заднего хода необходима для разгона, но не для постоянного использования.

Перед тем, как сесть за руль, стоит выучить положение каждой скорости на рычаге управления. Это важно, потому что во время движения нужно смотреть на дорогу, а не на рычаг. Скорость переключения придет с опытом. По началу каждый водитель мысленно вспоминает, где находится нужная скорость. Со временем вы привыкните к местоположению, и переключение будет происходить без лишних мыслей.

Расположение педалей

В автомобиле с механической коробкой передач есть три педали:

1. Левая педаль – это сцепление;
2. Средняя педаль – тормоз;
3. Правая – газ.

Расположение одинаково как для праворульных, так и для леворульных машин.

Педаль сцепления служит разделителем работы двигателя и колес и позволяет переключать КПП. Ее необходимо нажимать перед каждым переключением. Понятно, что педаль тормоза необходима для остановки, а педаль газа – для движения.

Для правильного переключения КПП необходимо полностью нажимать на педаль сцепления. В противном случае включение каждой скорости будет сопровождаться скрежетом, что неизбежно приведет к поломке.

Принцип переключения передач на механике

Принцип работы механической коробки основывается на соединениях между входным и выходным валом через сочетания шестеренок с разным количеством зубьев. Иными словами, работа двигателя происходит за счет изменения количества оборотов, регулируя усилие на ведущих колесах. Это позволяет добиться оптимального режима работы двигателя при начале движения, разгоне и снижении скорости. Принцип работы не зависит от привода, но в каждой модели будут свои особенности.

Механическая коробка предназначена для плавного и равномерного распределения крутящего элемента. МКПП включает в себя несколько передач, управление которыми происходит с помощью рычага. Связующим элементом между коробкой и двигателем является сцепление. Постоянно вращающийся коленчатый вал зацеплен с первичным валом коробки передач. А сцепление позволяет разъединять и соединять эти элементы, благодаря чему происходит движение.

1. Старт

При первых попытках научиться вождению на механике важно не торопиться, а все делать последовательно. Перед началом движения первое, что необходимо сделать, это пристегнуть ремень безопасности. Если обучение происходит в теплое время года, можно открыть окна, чтобы лучше слышать и понимать двигатель
Далее следует отрегулировать сиденье, чтобы дотягиваться до педалей и нажимать на них без усилий. В этот момент можно поучиться плавно отпускать сцепление.

Затем нужно перевести рычаг переключения в нейтральное положение, из которого он может свободно двигаться в разных направлениях. После этого можно запустить двигатель с помощью ключа зажигания и нажатой до конца педали сцепления.

Для начала движения нужно нажать педаль сцепления, переключиться на первую передачу, немного поднять ногу со сцепления и нажать на педаль газа. Чтобы начать движение, машине нужно приложить много усилий, именно поэтому в этот момент может заглохнуть двигатель. Плавное начало движения обеспечивает одновременное нажатие педалей газа и сцепления.

Для того, чтобы включить передачу, нужно до конца нажать педаль сцепления и плавно подвинуть рычаг. В случае сопротивления и наличия непонятных звуков следует вернуть рычаг в исходное положение, отпустить сцепление и снова нажать. Когда нужное положение включится, усилие рычага снизится, а его движение остановится, поскольку он столкнется с ограничителем.

При морозной погоде можно стартовать со второй передачи, чтобы избежать пробуксовки или заноса. Для этого надо выбрать вторую передачу и плавно балансировать между педалями сцепления и газа.

2. Движение

Для плавного движения автомобиля необходимо понять:

1. в какой момент нужно переключать передачи;
2. как достичь оптимальной динамики;
3. что нельзя делать, чтобы не сломать коробку передач.

Грамотное переключение скоростей при движении обеспечивает правильную динамику всей системы механической коробки, продлевает срок ее службы и позволяет снизить расход топлива. Самая главная рекомендация для начинающих водителей, это следить за показателями тахометра.

При показателях от 2,5 до 3,5 тысяч оборотов в минуту работа двигателя происходит наиболее правильно и нет необходимости переключаться на другую передачу.При более высоких показателях тахометра необходимо переключиться на более высокую передачу, чтобы снизить нагрузку. Педаль сцепления при этом стоит жать до конца.

При снижении оборотов необходимо произвести переключение на более низкую передачу. Чтобы ехать без рывков.

При разгоне переключать КПП необходимо поочередно, начиная от первой и доходя до нужной. Переключаться через несколько ступеней в целом не запрещено, но стоит делать это, предельно обращая внимание на сцепление. При неполной выжатой педали вероятен риск повреждения валов коробки.

Благодаря МКПП можно заранее подготовиться к сложной дорожной обстановке. Например, если следовать правилам дорожного движения, переключение передач на более низкую ступень необходимо:

• • при приближении к крутому подъему;
  • при движении по опасному спуску;
  • при обгоне;
  • на крутых поворотах.

МКПП может помочь даже в тех ситуациях, когда нельзя воспользоваться тормозом. Например, по скользкой дороге или при движении под уклоном. В этих случаях можно тормозить с помощью двигателя. Нужно отпустить газ и переключаться с высокой передачи до низкой, пока скорость не снизится. Но не стоит сильно повышать обороты и, при возможности, использовать тормоз.

3. Снижение скорости и остановка

Для снижения скорости нужно переключаться на более низкую передачу. При слишком медленной скорости для текущей передачи автомобиль будет вибрировать, как будто вот-вот заглохнет. Для снижения скорости нажмите сцепление, отпустите газ, сделайте переключение скорости, отпустите сцепление, надавив при этом на педаль газа. Чтобы остановиться, переключайте передачи поочередно, пока не включите первую передачу.

При необходимости остановки нажмите правой ногой на тормоз. Во время достижения скорости в 15 км в час машина завибрирует. В этот момент нужно до конца нажать сцепление, перевести рычаг в нейтральное положение и нажать на тормоз, чтобы окончательно остановиться.

Сделать остановку можно на любой передаче. Для этого необходимо до конца нажать на сцепление, нажать на тормоз и переключиться на нейтральную. Но в этом случае контроль за автомобилем ослабевает, поэтому пользоваться этим способом можно только в крайнем случае. В любом случаем можно посмотреть уроки вождения на механике для начинающих, как правильно трогаться с места на механике, пошаговая инструкция.

Важные правила управления МКПП

Машины с механической коробкой более выносливы и надежны, чем автомобили на автомате. Но управление МКПП также требует к себе особого внимания. Необходимо знать несколько простых правил, чтобы автомобиль на механике прослужил дольше:

• нельзя оставлять ногу на нажатой педали сцепления. Нередко водители при переключении с одной передачи на другую оставляют ногу на педали сцепления, но так делать не рекомендуется. Снимайте ногу с педали сразу после переключения передачи, иначе вы рискуете повредить выжимной подшипник и диск сцепления;
• запрещено включать 3,4 и 5 передачи на низких оборотах двигателя. При неравномерном включении передач на механическую коробку создается большая нагрузка, которая со временем неизбежно приведет к износу всех деталей сцепления. С самого начала привыкайте переключать передачи на нужных оборотах двигателя, чтобы потом не пришлось переучиваться;
• не нажимайте на педаль сцепления при остановке на уклоне, иначе быстро произойдет износ диска. Для удерживания автомобиля от ската при подъеме следует нажимать педаль тормоза. А когда необходимо тронуться, уже нажимать сцепление, затем плавно на газ, отпуская сцепление;
• на светофоре стоит переключаться на нейтральную передачу, а не нажимать на сцепление с включенной скоростью. Если оставлять скоростную передачу при остановке, то система сцепления находится под большой нагрузкой, что приведет к ее быстрому износу;
• не стоит оставлять руку на рычаге переключения передач, поскольку такая привычка создает давление на коробку. Ненужное давление со временем может привести к износу механизма переключения передач и других деталей коробки;
• на скользкой дороге не выключайте сцепление и не осуществляйте движение на нейтральной передаче;
• в зимнее время нельзя оставлять автомобиль с включенной передачей;
• регулярно проходите технический осмотр, не забывайте чистить коробку передач и поддерживать нужный уровень масла.

Эти простые правила позволят сохранить работоспособность автомобиля с механической коробкой и прослужить ему как можно дольше.

Основные ошибки начинающих водителей

Начинающие водители часто делают одни и те же ошибки:

1. не понимают, когда нужно сменить передачу, из-за чего двигатель работает на очень высоких оборотах, машина теряет скорость, а водитель – контроль за движением;
2. у новичков не получается начать движение по причине резкого бросания педали сцепления. Именно поэтому автомобиль глохнет. Со временем это может привести к износу всех деталей коробки;
3. опоздание с включением второй скорости. При начале движения на вторую передачу можно переходить достаточно быстро, но новички забывают об этом;
4. не убирают ногу с педали сцепления, из-за чего она быстрее изнашивается, а нога устает;
5. при смене передач левая рука начинает поворачивать руль.

Когда вы знаете, чем грешат начинающие водители, вы заранее будете помнить и не допускать таких ошибок.

Секреты экономии расхода топлива

Существует несколько особенностей, которые могут помочь снизить расход топлива и нагрузку на двигатель:

• при разгоне переключение передач стоит делать побыстрее. Моменты переключения индивидуальны для каждого автомобиля, но переход от первой до второй передачи оптимально делать при скорости 25 км в час. На следующие ступени можно переходить при достижении 55-60 км в час;
• при чрезвычайно интенсивной работе двигателя стоит перейти на более высокую передачу, если автомобилю не нужна такая мощность для поддержания скорости;
• переключение на низшую ступень необходимо, если без нажатой педали газа машина снижает скорость. Стоит избегать медленной езды на высоких передачах, так как это сильно повышает расход топлива.

Многие начинающие водители боятся управлять машиной с механической коробкой. Но если вы освоите и поймете принцип управления, то любой автомобиль на автоматической коробке окажется для вас простым для вождения. Каждый водитель выбирает сам, на какой коробке ездить. Но освоив механику, вы получите незабываемый опыт и навык управления автомобилем, который сможет помочь вам при возникновении трудной ситуации. Просмотреть урок вождения на механике можно здесь https://youtu.be/MWtxwEqZyl8

02.06.2020

Устройство коробки переключения передач

Коробка переключения передач (сокр. КПП или коробка передач) предназначена для изменения крутящего момента, передаваемого от коленчатого вала двигателя к ведущим колесам, для движения автомобиля задним ходом и длительного разобщения двигателя от трансмиссии во время стоянки автомобиля и при движении его по инерции.

Устройство механической коробки передач (кликабельно).Механическая коробка передач — КПП, в которой выбор передач и их включение осуществляется вручную, механическим способом. Механическая коробка передач уже не является наиболее распространенным типом КПП из применяемых на автомобилях сегодня.

Однако она все еще остается достаточно востребованной благодаря своей надежности, простоте конструкции и ремонтопригодности.

статьи:

Устройство механической коробки передач

Схема работы КПП: 1 — первичный вал; 2 — рычаг переключения; 3 — механизм переключения; 4 — вторичный вал; 5 — сливная пробка; 6 — промежуточный вал; 7 — картер.Конструктивно МКПП состоит из следующих элементов:

• картера;
• первичного, вторичного и промежуточного валов с шестернями;
• дополнительного вала и шестерни заднего хода;
• синхронизаторов;
• механизма переключения передач с замковым и блокировочным устройствами;
• рычага переключения.

Сцепление

Сцепление является неотъемлемым компонентом механической КПП, осуществляющим разъединение двигателя и коробки в момент переключения ступеней без последствий для агрегатов. Говоря упрощенно — сцепление отключает крутящий момент. В момент выжатой педали сцепления мотор и колеса автомобиля вращаются отдельно друг от друга.

Сцепление создано для аккуратного соединения мотора и колес. Состоит из двух дисков, один из которых соединен с двигателем, второй — с колесами. В момент отпускания педали сцепления диски прижимаются и начинаются вращаться вместе. Именно поэтому и важна плавность отпускания педали.

Шестерни и валы

В стандартных МКПП оси валов расположены параллельно, на них располагаются шестеренки.
Ведущий (первичный) вал присоединяется к маховику мотора через корзину сцепления, находящиеся на нем продольные выступы передвигают второй диск сцепления и передают через жестко закрепленную ведущую шестерню вращающий момент на промежуточный вал.

В хвостовике ведущего вала расположен подшипник, к которому примыкает конец вторичного. Отсутствие фиксированной связи делает возможным крутиться валам независимо друг от друга в разных направлениях и с разными скоростями.

На ведомом вале имеется целый набор различных шестерней как жестко закрепленных, так и свободно вращающихся.

Синхронизаторы

Угловые скорости первичного и вторичного валов уравниваются при содействии синхронизатора и становится возможным смена ступени. Синхронизаторы обеспечивают более щадящий режим эксплуатации КПП и пониженный шум.
Во время включения водителем передачи муфта подается в сторону нужной шестеренки. Во время перемещения усилие переходит на одно из блокировочных колец муфты. За счет разных скоростей между шестерней и муфтой конические поверхности зубьев взаимодействуют с помощью силы трения. Она поворачивает блокировочное кольцо на упор.

Зубья последнего устанавливаются против зубьев муфты, поэтому последующее смещение муфты становится невозможным. Муфта заходит без противодействия в зацепление с малым венцом на шестерне. Шестерня за счет такого соединения жестко блокируется с муфтой. Такой процесс осуществляется за доли секунды. Один синхронизатор обычно обеспечивает включение двух передач.

Виды механических КПП

По количеству ступеней (передач) механические коробки в основном подразделяются на:

• 4-ступенчатую;
• 5-ступенчатую;
• 6-ступенчатую.

Наиболее распространенной механикой считается 5МТ, то есть пятиступенчатая коробка переключения передач.

По количеству валов МКПП подразделяются на:

• двухвальные, устанавливаемые на легковые переднеприводные автомобили;
• трехвальные, устанавливаемые на легковые заднеприводные, а также на грузовые автомобили.

Принцип работы МКПП

Суть функционирования МКПП состоит в создании соединений между первичным и вторичным валом путем варьирования шестерней с различным количеством зубьев, что адаптирует трансмиссию под постоянно меняющиеся обстоятельства передвижения транспортного средства.

Данный силовой агрегат обеспечивает необходимые режимы работы мотора путем изменения количества оборотов, изменяя передаваемое усилие на ведущие колеса. Соответственно, при уменьшении количества оборотов снижается передаваемое усилие, а при увеличении — увеличивается. Это необходимо при удержании требуемого режима работы мотора при начале движения, снижении скорости или разгоне.

Двухвальная коробка передач: устройство и принцип работы

В таких трансмиссиях вращающий момент передается от шестеренок первичного вала на шестеренки ведомого. Ведущий вал соединяется с мотором через маховик, а ведомый передает вращающий момент на передние колеса. Располагаются они параллельно.

Ведущая шестеренка главной передачи на вторичном валу крепко зафиксирована. Между шестеренками находятся муфты синхронизаторов.

Для уменьшения габаритов агрегата и для увеличения количества ступеней устанавливается до трех вторичных валов, на каждом из них стоит шестеренка главной передачи, которая постоянно взаимодействует с ведомой шестеренкой.

передача и дифференциал трансформируют вращающий момент вторичного вала на ведущие колеса машины.

Трехвальная коробка передач: устройство и принцип работы

Подшипники, расположенные в корпусе, обеспечивают вращение валов. На каждом валу имеется комплект шестеренок с различным числом зубьев.

Ведущий вал примыкает к двигателю посредством корзины сцепления, ведомый с карданным, промежуточный передает вращающий момент вторичному.

На первичном валу имеется ведущая шестеренка, которая раскручивает промежуточный с расположенным на нем крепко зафиксированным набором шестеренок. На ведомом валу имеется свой комплект шестеренок, перемещающихся по шлицам.

Между шестеренками вторичного вала находятся муфты синхронизаторы, которые выравнивают угловые скорости шестеренок с оборотами самого вала. Синхронизаторы крепко закреплены на валах и передвигаются в продольном направлении по шлицам. На современных МКПП такие муфты находятся на каждой ступени.

Преимущества и недостатки МКПП

ПреимуществаНедостатки

Стоимость и масса коробки ниже в сравнении с другими типами КПП	Меньший уровень комфорта для водителя в сравнении с другими КПП
Высокие динамика разгона, топливная экономичность и КПД	Утомляющий для водителя процесс переключения передач
Высокая надежность за счет простоты конструкции	Необходимость периодической замены сцепления
Простое и недорогое обслуживание	Более низкая плавность хода автомобиля в сравнении с другими типами КПП
Возможность более эффективного движения по бездорожью	При неправильной эксплуатации повышенные нагрузки на ДВС

Как пользоваться механической коробкой

Использование автомобиля с механической КПП имеет некоторые особенности, которые нужно знать автолюбителю.

Во-первых, это последовательность действий при запуске машины:

• выжать педаль сцепления до упора и передвинуть рычаг КПП в положение нейтральной передачи, если есть сомнения правильно ли выбрана скорость необходимо пошевелить рукоятку рычага в стороны, при нахождении рукоятки КПП в нейтральном положении рычаг свободно ходит вправо и влево;
• при переводе автомобиля на нейтральную ступень необходимо зафиксировать транспорт во избегании неконтролируемого движения, для этого машина ставится на ручной тормоз или выжимается педаль тормоза;
• при выжатом сцеплении и удерживании машины тормозом необходимо повернуть ключ зажигания, при этом должны загореться значки на панели приборов, как только потухнут почти все значки следует дальше повернуть ключ и после запуска двигателя отпустить ключ.

Во-вторых, схема переключения на МКПП. Она чаще всего находится на внешней части рукоятки рычага. При переключении передачи рекомендуется ориентироваться на тахометр. Переключаться на более высокую передачу можно раскрутив обороты двигателя до 1500–2000 об/мин в случае дизельного мотора и до 2000–2500 об/мин в случае бензинового.

В-третьих, процесс переключения передач. Он состоит из нескольких этапов:

• отпустить педаль газа;
• левой ногой выжать педаль сцепления до упора;
• рукой передвинуть рычаг в необходимое положение;
• аккуратно отпустить педаль сцепления и потихоньку нажать педаль акселератора.

В-четвертых, регулярная проверка уровня рабочей жидкости и замена ее согласно указаниям производителя продлят период эксплуатации механической КПП.

Заключение

В большинстве стран с более высоким доходом населения количество выпускаемых авто с МКПП уменьшено практически до 10-15%. Связано это в первую очередь с комфортом во время вождения — при использовании АКПП он несомненно выше. Механическая КПП имеет самый простой принцип работы. Из-за этого она дешевле и экономичнее. МКПП является отличным решением для любителей быстрой езды или езды по бездорожью. Если комфорт для вас не является первостепенным, то выбор в пользу МКПП очевиден.

Назначение КПП: что нужно знать

Практический каждый, кто имел дело с автомобилем или другим видом колесной техники, хорошо знает, что кроме двигателя в устройстве ТС также используется коробка передач. Коробка передач (КПП или трансмиссия) по важности является вторым агрегатом после двигателя на разных видах транспортных средств.

При этом существует несколько видов коробок передач, однако основной задачей данных агрегатов на машине является получение, преобразование и дальнейшая передача крутящего момента от двигателя на ведущие колеса автомобиля. Далее мы подробно рассмотрим назначение коробки передач и для чего нужна коробка передач в устройстве трансмиссии авто.

Для чего нужна коробка передач в автомобиле

Итак, коробка передач считается основным элементом трансмиссии автомобиля. Как уже было сказано, основным ее предназначением является изменение крутящего момента от двигателя, а также скорости движения и направления движения авто. Также коробка позволяет «отсоединять» двигатель от трансмиссии во время переключения передач.

Именно благодаря КПП автомобиль получает возможность двигаться вперед и назад, движение можно осуществлять с разной скоростью, при этом двигатель стабильно работает на разных скоростях и нагрузках, а также достигается плавное переключение передач в процессе езды.

Чтобы было понятно, основной задачей КПП является необходимость обеспечивать как требуемые динамические показатели автомобиля, так и показатели топливной экономичности двигателя. При этом учитываются разные условия движения, нагрузка, скорость и т.д.

• Идем далее. Диапазон оборотов двигателя отличается от диапазона вращения колес. Также применительно к ДВС нужно учесть обороты максимальной мощности и максимального крутящего момента.

Так вот, для старта и разгона нужен крутящий момент, тогда как для езды с высокой скоростью и преодоления больших нагрузок нужны обороты мощности. При этом особенностью ДВС является то, что обороты крутящего момента «средние» (3000-3500 об/мин) тогда как на «мощностные» обороты двигатель выходит ближе к максимальным значениям (5500-6000 тыс. об/мин.).

Простыми словами, если нагрузка на мотор будет большой, а обороты слишком низкие, двигатель «не вытянет» по мощности и заглохнет. Если же обороты будут слишком высокими, при этом езда с высокой скоростью не нужна, сильно возрастает расход топлива. Чтобы добиться оптимального баланса, в коробке предусмотрено изменение передаточных чисел (передаточное отношение).

Благодаря такой возможности можно уверенно стартовать с места, двигаться с небольшой скоростью, осуществлять движение задним ходом и т.д. Также удается поддерживать обороты двигателя в оптимальном диапазоне применительно к постоянно меняющимся дорожным условиям и нагрузкам.

Например, разгон автомобиля предполагает необходимость преодолеть высокие значения сил сопротивления (преодоление повышенного трения и сил инерции). Наличие КПП делает возможным трогание с места и разгон до средних и высоких скоростей, который предполагает плавный или ступенчатый переход с низких на повышенные передачи (переключение передач).

В результате скорость нарастает постепенно, сильно снижаются динамические нагрузки на двигатель и трансмиссию. При этом обороты оптимально удерживать именно в диапазоне высоких значений крутящего момента двигателя.

С учетом веса и особенностей ТС, установленного двигателя, целевого назначения транспорта и ряда других характеристик и особенностей конструкторы производят подбор количества передач и передаточных чисел в коробке, главной передаче, раздаточной коробке и т.д. (при наличии).

Разновидности КПП: типы коробок передач

Разобравшись с назначением коробки, следует отметить, что сами КПП бывают ступенчатыми, бесступенчатыми и комбинированными. Давайте рассмотрим указанные виды коробок более подробно. Прежде всего, наиболее распространенным типом КПП являются ступенчатые коробки передач. В таких КПП крутящий момент изменяется ступенчато. К данному типу можно отнести МКПП (механика) и РКПП (коробка-робот).

• Механическая коробка передач является многоступенчатым цилиндрическим редуктором, где предусмотрено переключение передач самим водителем вручную. МКПП бывают четырехступенчатыми, пятиступенчатыми, шестиступенчатыми и т.д. Главным плюсом такой коробки считается надежность и простота, а также полный контроль во всех режимах.

Минусом можно считать необходимость постоянного ручного переключения передач и связанные с этим сложности. По этой причине коробки с автоматизированным управлением в последнее время сильно теснят «механику».

• Коробка-робот (роботизированная коробка передач) является все той же механикой, однако функции выключения сцепления и переключения передачи полностью автоматизированы благодаря использованию отдельных исполнительных механизмов под управлением ЭБУ коробкой (например, коробки АМТ).

Самые современные РКПП имеют два сцепления и отличаются сложной конструкцией. При этом двойное сцепление делает процесс переключения быстрым и плавным, передача крутящего момента происходит без разрыва потока мощности от ДВС на колеса.

В результате такая коробка переключается быстрее, чем это смог бы сделать водитель-профессионал или опытный пилот на гоночном авто. Машина с таким «роботом» (например, DSG) отличается быстрым разгоном, а также поддержанием оптимальных оборотов мотора и одновременно высокой топливной экономичностью. Недостатком принято считать сложность ремонта, сниженный ресурс, низкую ремонтопригодность и высокую стоимость отдельных запчастей и элементов.

• Также существуют бесступенчатые коробки CVT. Под таким типом следует понимать КПП вариатор (CVT или вариаторная коробка передач). Главное отличие таких трансмиссий в том, что фиксированных физических ступеней в них нет.

Такая особенность позволяет изменять передаточное число в вариаторе плавно, по сравнению со ступенчатыми коробками. Также крутящий момент от двигателя передается за счет гидравлического или механического сцепления (намного сильнее в данном случае распространен первый вариант в виде гидротрансформатора).

Коробка вариатор уверенно разгоняет автомобиль с места, тяга постоянно передается на колеса, передаточное число изменяется плавно, достигается максимальный комфорт при езде. Основной минус такой КПП – вариатор не рассчитан на большой крутящий момент, его не ставят в паре с мощными двигателями, так как отмечается сильное снижение надежности и ресурса.

Автоматы данного типа могут иметь 6, 7 или даже 8 ступеней или скоростей (например, распространенная 8-и ступенчатая коробка ZF). Такие КПП достаточно быстро и плавно переключают передачи, отличаются высокой надежностью и большим ресурсом, хорошо выдерживают большой крутящий момент и нагрузки.

К минусам данных АКПП можно отнести увеличенный расход топлива, снижение КПД по причине потерь в ГДТ, худшую динамику разгона по сравнению с вариатором или роботом с двойным сцеплением. При этом новейшие версии гидромеханических автоматов не сильно уступают другим типам АКПП.

Еще добавим, что большинство автоматических коробок (кроме старых гидромеханических автоматов) независимо от типа (вариатор, робот или «классическая» АКПП), имеют режим Типтроник.  Данный режим полуавтоматический, имитирует ручное переключение передач самим водителем. Также коробка автомат может быть адаптивной (отдельно подстраивается под манеру езды конкретного водителя).

Что в итоге

Как видно, коробка передач предназначена для передачи крутящего момента, а также для его преобразования с учетом разных условий движения, нагрузки на мотор, скорости и т.д.

Основная задача и назначение КПП – позволить подобрать оптимальные обороты двигателя с учетом скорости, нагрузок и конкретных условий, чтобы двигатель работал в диапазоне оптимальных оборотов, не подвергался большим нагрузкам, а также не перерасходовал горючее.

Что касается видов КПП, сегодня можно выделить не только МКПП и классические автоматы, но также вариаторы и роботы. При этом роботизированная коробка с двойным сцеплением и электронным управлением считается наиболее перспективной и современной разработкой, однако на практике, особенно после выхода на рынок «классических» 8-ступенчатых АКПП ZF и Aisin, гидромеханический автомат продолжает оставаться серьезным конкурентом для других типов автоматических трансмиссий.

Устройство и неисправности механической КПП. Как она работает

Трансмиссия любого автомобиля – это система, выполняющая функции преобразования, распределения и доведения крутящего момента от двигателя до ведущих колес. Коробка передач является наиболее важным элементом данной системы.

КПП: функции и основные типы

Коробка передач автомобиля предназначена для преобразования и распределения крутящего момента двигателя для последующего доведения его до ведущих колес, а также для изменения объема тяговых усилий при различных условиях движения транспортного средства. Кроме того, она призвана обеспечить разобщенную работу ведущих колес и двигателя (например, при прогреве двигателя или его работе на нейтральной передаче).

На данный момент существует четыре основных типа коробки:

1. механические;
2. роботизированные;
3. автоматические;
4. вариатор.

Механическая КПП («механика», МКПП) имеет самый простой принцип работы. Она представляет собой цилиндрический редуктор, для которого предусматривается ручной способ переключения передач.

Роботизированная коробка передач («робот») – это обычная «механика», в которой функции включения и выключения сцепления, переключения скоростей полностью автоматизированы. Управление данными процессами осуществляется специальными сервоприводами, которые контролируется электроникой.

Автоматическая КПП («коробка-автомат», АКПП) включает в себя гидротрансформатор, который заменяет сцепление и обеспечивает функцию регулирования крутящего момента, и механическую коробку передач (чаще всего, планетарный редуктор).

Вариатор – это бесступенчатая коробка передач, в которой используется гидравлический или механический принцип работы при преобразовании крутящего момента. Для вариатора, вообще, не существует понятия «передача»; он выдает их бесчисленное множество.

В настоящий момент и вариатор, и «робот», и «автомат» объединяют одним понятием — автоматическая коробка передач, которая в споре с «механикой» начинает постепенно одерживать верх. Однако до сих пор самой популярной остается МКПП. Это обусловлено следующими факторами:

1. максимальной простотой конструкции;
2. надежностью деталей и узлов к механическому воздействию и перегрузкам;
3. относительной дешевизной обслуживания и ремонта (даже капитального).

Благодаря данным качествам, механическая КПП – это самый распространенный тип коробки передач. Поэтому, не зря, современные автоматические АКПП снабжают функцией ручного переключения передач (например, типтроник).

Основные виды МКПП

Акцентируем внимание на «механике». Это будет наиболее оптимальным хотя бы потому, что знание МКПП позволит при определенных навыках и умениях осуществить ее текущее обслуживание и даже ремонт.

«Механика» — это ступенчатая коробка передач. Иными словами, принцип работы механики заключается в следующем: крутящий момент двигателя изменяется ступенями — парами взаимодействующих друг с другом шестерен. У каждой ступени определенное передаточное число, преобразовывает скорость вращения коленвала двигателя и обеспечивает вращение с необходимой угловой скоростью.

Число ступеней, которыми комплектуется коробка передач, лежит в основе классификации механических КПП. Так, выделяют:

1. четырехступенчатые;
2. пятиступенчатые;
3. шестиступенчатые и более.

Наиболее оптимальным вариантом у специалистов считается пятиступенчатая КПП, которая и является наиболее распространенной в среде «механики».

Вторым критерием классификации механической коробки является количество валов, используемых при преобразовании и распределении крутящего момента двигателя. Существуют трехвальные КПП (используемые преимущественно на заднеприводных транспортных средствах) и двухвальные (применяемые на переднеприводных автомобилях).

Устройство двухвальной КПП и принцип ее работы

Ограничимся анализом наиболее распространенного вида механической коробки передач — двухвальной. Устройство механической коробки передач включает в себя следующие детали и узлы:

1. первичный (или ведущий) вал;
2. блок шестерен первичного вала;
3. вторичный (или ведомый) вал;
4. блок шестерен вторичного вала;
5. механизм переключения передач;
6. муфты синхронизаторов;
7. картер;
8. главную передачу;
9. дифференциал.

Функции первичного вала сводятся к передаче крутящего момента двигателя (посредством соединения со сцеплением). Блок шестерен первичного вала жестко закреплен на валу.

Вторичный вал располагается параллельно первичному. Его шестерни, свободно вращающиеся на валу, находятся в зацеплении с шестернями первичного вала. Кроме того, на ведомом валу находится в жестко закрепленном состоянии шестерня — элемент главной передачи.

Назначение главной передачи и дифференциала сводится к передаче крутящего момента к ведущим колесам транспортного средства. Механизм переключения обеспечивает выбор необходимой передачи в конкретных условиях движения автомобиля.Несмотря на то, что устройство коробки (двух — и трехвальной) различаются, принцип их работы один и тот же.

Нейтраль исключает подачу крутящего момента с двигателя на колеса. Перемещение рычага (включение передачи) означает перемещение муфты синхронизатора специальной вилкой. Муфта синхронизирует угловые скорости вторичного вала и соответствующей шестерни. Затем зубчатый венец муфты зацепляет зубчатый венец шестерни, что обеспечивает блокировку шестерни вторичного вала на самом валу. В итоге коробка передает крутящего момента с определенным передаточным числом от двигателя автомобиля на ведущие колеса.

https://www.youtube.com/watch?v=tvg6FLlGY7E

Принцип работы механической коробки при переключении передач абсолютно идентичен.

Основные неисправности МКПП

Неисправности МКПП определяются особенностями ее устройства и эксплуатации. Наиболее распространенными техническими проблемами механической коробки передач являются следующие.

1. Затрудненное переключение (или включение) передач.
Указанная неисправность обусловлена выходом из строя механизма переключения передач, износом и заеданием синхронизаторов или шестерен, недостаточным уровнем или низким качеством трансмиссионного масла в картере.

2. Непроизвольное выключение передач.
Это обстоятельство (именуемое в просторечии — «вылетает скорость») определяется неисправностями блокировочного устройства (например, шариков-фиксаторов) и критическим износом синхронизаторов и шестерен.

3. Устойчивый шумовой фон при работе.
Данную неисправность необходимо конкретизировать. Специалисты выделяют три ее проявления:

• шум при работе коробки;
• шум при работе только одной конкретной передачи;
• шум коробки при нейтральном положении рычага управления.

Общий шум коробки обуславливается изношенностью или повреждением подшипников, шестерен, синхронизаторов, шлицевых соединений, а также пониженным уровнем трансмиссионного масла в картере. Шум при работе одной из передач является показателем изношенности или повреждения конкретных шестерен и синхронизаторов. А вот шумовой фон в позиции «нейтраль» чаще всего свидетельствует об износе подшипника ведущего (первичного) вала.

4. Подтекание трансмиссионного масла.Эта проблема коробки передач связана с избытком смазки в КПП или общей негерметичностью картера, вызванной повреждением сальников, уплотнительных прокладок, ослаблением крепления крышек.

Чаще всего описанные выше неисправности, связанные с износом и повреждением деталей и узлов, ликвидируются исключительно их заменой. Причем наиболее предпочтительным в этом деле является обращение в специализированный автосервис.

Основы эксплуатация и обслуживания МКПП

При соблюдении правил эксплуатации, правильном техническом и сервисном обслуживании у водителя не должно возникнуть проблем с КПП автомобиля. В этом случае она работает вплоть до окончания срока эксплуатации транспортного средства.

В процессе работы коробки необходимо постоянно контролировать уровень смазки – трансмиссионного масла – и выдерживать необходимый показатель, не допуская ни его превышения, ни занижения.

В первом случае в КПП будет концентрироваться избыточное давление, во втором – не будет обеспечиваться должной смазки трущихся узлов и деталей, что приведет к уменьшению срока их работы. Кроме того, важной профилактической мерой является периодическая полная замена смазки, которая осуществляется в соответствии с технической документацией транспортного средства.

Этот принцип эксплуатации КПП можно контролировать водителю самостоятельно, без привлечения специалиста.

Весьма часты случаи возникновения механических неисправностей коробки в результате необоснованно агрессивной и грубой работы водителя с рычагом переключения передач. Важно помнить, что переключение скоростей – это смена режимов работы коробки (изменение ступеней). Резкая и быстрая смена передач может привести к быстрому выходу из строя механизма переключения, синхронизаторов, и валов с шестернями.

И еще один момент: важно контролировать, как работает коробка переключения передач. Никто и никогда не заменит человеческий фактор: водителю, ощущающему нестандартность работы КПП, необходимо либо самостоятельно найти и устранить причину неисправности, либо (что предпочтительнее) обратиться к сервис-мену на СТО.

Вам также может понравиться

Виды и типы коробок переключения передач

Каждый уважающий себя водитель должен понимать принцип работы коробки передач автомобиля. КПП считается одной из самых важных составляющей частей трансмиссии транспортного средства. ее задача – изменение скорости крутящего момента и его передача от вала двигателя к колесам, прерывание связи между силовым агрегатом и всей трансмиссией. Существует несколько типов КПП, которые определяют вид трансмиссии автомобиля.

Что такое коробка передач, роль, значение, принцип работы

После сцепления, основным узлом транспортного средства является коробка передач. В большинстве автомобилей она наделена зубчатыми шестеренками, а число передач варьируется около 4–6, без учета заднего хода. Процесс переключения передач происходит за счет сцепления шестерен между собой в определенном порядке, возможно при помощи синхронизаторов или блокировкой шестеренок вала. Синхронизаторы служат для выравнивания скорости вращения и фиксации валом работы одной из ведомых.

Преимущественная функция КПП – достижения оптимального показателя крутящего момента между двигателем и колесами. Основными ее составляющими являются:

1. Картер. Включает в свою конструкцию все основные детали и узлы КПП. Установлен на картере сцепления, который контактирует с двигателем транспортного средства. Полость картера на 50% заполнена трансмиссионным, или в редких случаях моторным, маслом. Поскольку все шестерни подвергаются сильным нагрузкам и трениям, большое количество смазывающего материала помогает снять нагрузку с деталей и предотвратить их быстрый износ.
2. Синхронизаторы. Предназначены для плавного соединения шестерней, безударного переключения передач за счет уравнивания угловых скоростей движения шестеренок.
3. Механизм переключения. Имеет рычаг в салоне автомобиля, который непосредственно служит управлением начала работы всей системы. Имеет замковый и блокировочный механизмы. Первый не позволяет включаться двум передачам одновременно, а второй, в свою очередь, препятствует произвольному выключению передачи.
4. Валы. Первичный или ведущий, вторичный или ведомый и промежуточный. Выполняют вращение в подшипниках картера; имеют различное количество зубчатых шестерен. В зависимости от типа КПП может быть разное количество валов, которые предполагают разные конструкции для передачи крутящего момента.

Классификация видов КПП

Опытные автомобилисты привыкли классифицировать коробки переключения передач по нескольким признакам. К ним можно отнести:

• Вариант передачи оттока мощности (механические КПП, планетарные, с соосными валами, вариатор, гидромеханические);
• Количество валов (двухвальные, трехвальные, многовальные с различным числом зацеплений);
• По способу управления (автоматические, роботизированная, ручное включение).

Самая распространенная классификация разделяет КПП по принципу действия:

1. Механические КПП. Прославились высоким КПД при минимальном весе. Считается, что механическая коробка обеспечивает лучший динамичный разгон транспортного средства при относительно экономичном расходе топлива.
2. Автоматические. Отличаются простотой в эксплуатации. Тем не менее отмечается, что во многих случаях увеличивают расход топлива автомобиля и неспешно переключают передачи.
3. Роботизированные КПП. Являются симбиозом механики и автомата. Если простым языком, то роботизированная коробка очень схожа с механической КПП, но с электронным управлением работы сцепления. Отзывы говорят, что подобный вариант значительно уступает автоматической коробке.
4. Вариаторы или бесступенчатые КПП. Относительно новый тип коробки передач, отличается непосредственным отсутствием передач. Передаточное число в вариаторе меняется плавно, без динамичных ступеней. На сегодняшний день вариаторы только приобретают широкое распространение, поскольку особенности конструкции бесступенчатых КПП не совершенны. Во многих случаях ремень передачи не способен выдержать мощность двигателей современных автомобилей, что быстро выводит систему из строя.

Характеристика механической КПП

Устройством МКПП предусмотрено ручное управление переключением передач, за счет перемещений рычага. Происходит ступенчатая передача крутящего момента. Механическая коробка подразумевает наличие передаточного числа. Показатель у пары определяется пропорцией количества зубьев действующих элементов трансмиссии.

Механические коробки разделяют по количеству ступеней. Самое большое распространение имеет пяти ступенчатая МКПП.

Отдельно механику разделяют по количеству внутренних валов: двухвальная и трехвальная МКПП. Первая больше предназначена для легковых переднеприводных транспортных средств, а последняя чаще используется для большого тяжелого транспорта и может быть применима для автомобилей с любым типом привода.

Особенности двухвальной и трехвальной МКПП

В случае трехвальной МКПП диск сцепления способствует передаче крутящего момента на первичный вал. После этого вращение переходит к промежуточному валу, который запускает элементы ведомого вала.

После того как была включена определенная передача, выбирается необходимая вилка и начинается продольное движение рычага. Вилка перемещается относительно вала и запускает синхронизатор. Зубчатый венец работает после того, как синхронизатор сравняет угловую скорость. Венец соединяет ведомый вал и необходимую шестеренку, и момент вращения направляется на хвостовик КПП и через кардан к заднему мосту.

Обычно в трехвальных КПП применяется прямая передача – благодаря синхронизаторам два вала связаны напрямую. В таком случае коэффициент передачи равен 1. Если применять разное количество зубьев на шестернях, то передаточное число можно варьировать. Тем не менее система передачи потеряет смысл, когда обороты мотора сравняются с оборотами вала. В МКПП используются косозубые шестеренки. Благодаря такой конструкции удается достичь плавного включения необходимой передачи.

В МКПП используются косозубые шестеренки. Благодаря такой конструкции удается достичь плавного включения необходимой передачи.

Роботизированная коробка передач

Роботизированная КПП по принципу действия схожа с механической, но с небольшим усовершенствованием в виде актуаторов для переключения передач. Схожесть с АКПП проявляется только в том, что сцепление расположено в корпусе коробки (на МКПП находится на маховике).

В роботизированной КПП один ведущий вал имеет внутреннюю полость, за счет которой крепится второй вал. Оба вала имеют отдельное сцепление и определенный набор взаимодействующих, при необходимости. Управление сцеплением и синхронизаторами происходит за счет работы сервоприводов. Сервоприводы или актуаторы бывают нескольких типов: электрические или гидравлические.

Управление всем механизмом работы и взаимодействием с другими системами автомобиля берет на себя микропроцессорный блок управления (МБУ). К нему подключаются датчики двигателя, а сам МБУ подсоединен к бортовому компьютеру.

Второе сцепление в РКПП необходимо для уменьшения времени между переключением передач.

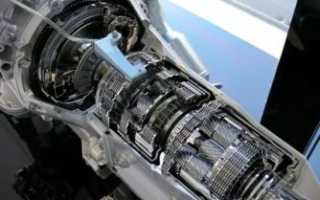

Конструкционные особенности и работа автоматической коробки

Автоматическая коробка передач позволяет снизить нагрузку с водителя во время езды и исключает необходимость постоянного пользования рычагом. АКПП делятся на два подвида: на основе работы гидротрансформатора и на основе электроники. Структурно они практически не различимы. Выделяют АКПП для переднего и заднего привода. В первом случае коробка передач более компактна и наделена дифференциалом.

Состоит автоматическая коробка передач из:

1. Гидротрансформатора. Играет роль сцепления, аналогично механической коробке, но не требует непосредственного управления. Установлен в промежуточном кожухе, подвергается высоким нагрузкам, поэтому обильно смазан трансмиссионной жидкостью. Помимо стандартной роли, гидротрансформатор сглаживает вибрацию силового узла и контролирует давление в системе управления.
2. Тормозная лента и фрикционы. Служат для непосредственного переключения передач.
3. Устройство контроля. Состоит из поддона, шестеренчатого насоса и клапанной коробки.
4. Планетарный ряд. Если в МКПП чаще используются валы, параллельно расположенные относительно друг друга, то в АКПП используется принцип планетарных передач. Несколько механизмов обеспечивают передачу крутящего момента при помощи фрикционных элементов и других механизмов. Для фиксации элементов планетарной системы используется тормозная лента.

Мнение о том, что можно завести автомобиль с АКПП без использования стартера при помощи разгона – ошибочно. Насос работает исключительно от силового узла, а принудительное вращение карданного вала не обеспечит работу КПП.

Типтроник

Первопроходцами автомобильной промышленности в области Tiptronic стала компания Porshe. В 1990 производитель представил КПП схожую с механикой, но с возможностью электронного контроля. Интеллектуальная коробка предполагает как автоматическое переключение передач, так и ручное.

При автоматическом контроле оборотов, типтроник ведет себя как АКПП с системой DSP. Переход в ручной режим позволит самостоятельно понижать или повышать передачу. Тем не менее блок управления может самостоятельно перейти в автоматический режим при необходимости.

В современных системах предусмотрен режим «спорт», который позволяет значительно увеличить тягу и оценить мощность машины, оставляя частоту оборотов выше. Однако типтроник даже в ручном режиме оставляет задержку переключения передачи на уровне от 0,1 до 0,7 секунды.

Особенности работы вариатора

Вариатор – бесступенчатая КПП, которая позволяет плавно менять показатель передаточного числа. Производятся двух типов: клиноременной и торовый. Первый вариатор имеет стандартные комплектующие АКПП, клиновидный ремень и несколько раздвижных шкивов.

Шкивы подконтрольны блоку управления; они сжимают диски относительно оборотов. Отдельным подвидом являются цепные вариаторы, они, в отличие от вариаторов CVT, оказывают тянущее усилие. Рабочие диски в таком случае сжимают клиновидные звенья цепочки.

Торовый вариатор имеет два клиновидных элемента. Диски делятся по принципу МКПП – на ведущий и ведомый. Переключение передач происходит за счет движения ролика между дисками. Прямая передача практически не применяется в вариаторах подобного типа.

Главным недостатком вариатора является быстрая изнашиваемость ремней и невозможность эксплуатации с мощными двигателями. Даже при бережном и аккуратном отношении ремни придется менять каждые 150 тысяч км.

Понять устройство и принцип работы различных типов коробок переключения передач лучше наглядно. Если в жизни такой возможности нет, то можно просмотреть несколько обучающих роликов, например:

Как работает коробка передач в автомобиле?

В автомобиле тысячи запчастей и компонентов. Но некоторые части любого автомобиля, контролируют именно то, что делает вашу машину именно движущимся транспортным средством, поэтому они играют более важную роль по сравнению с другими агрегатами автомобиля. К примеру, к очень важным частям любой машины относится коробка передач. Без нее крутящий момент от двигателя не смог бы достичь колес и ваш автомобиль не тронулся бы с места.

Да, мы не должны владеть углубленными знаниями об устройстве автомобиля. Но, что такое коробка передач обязан знать каждый водитель. Об этом сегодня и поговорим.

 Десять самых странных коробок передач

Есть два основных типа коробок передач, которые используются в большинстве автомобилей на мировом авторынке — ручная КПП и автоматическая. Сегодня мы остановимся на этих двух основных коробках передач, хотя стоит отметить, что в последние годы набирают популярность другие виды трансмиссий. К примеру, коробка передач с двойным сцеплением, которая работает по принципу механической трансмиссии, но с компьютерным управлением сцепления.

Электроника сама автоматически выжимает сцепление, но скорости переключает водитель. Также получили распространение бесступенчатые автоматические коробки вариатор (CVT). Принцип действия подобной коробки основан на ременном приводе по аналогии с велосипедной цепной передачей. Также в последние годы на рынке стали появляться автомобили без коробок. Как правило, автомашины без трансмиссии используют только электрический двигатель.



Прежде чем углубиться в описание принципа работы коробки передач, давайте обозначим основные термины:

Передача: В данном понимании передача представляет в коробке набор определенных шестерёнок, которые работая синхронно вместе, регулируют соотношение между скоростью двигателя и скоростью колеса. Также этот термин используется для описания каждой скорости коробки передач. К примеру, в автоматической коробки электроника автоматически выбирает какой вал с шестернями использовать для оптимальной передачи крутящего момента. В механической трансмиссии водитель самостоятельно выбирает необходимую скорость.

Передаточное отношение: это отношение частоты вращения ведомого вала к частоте вращения ведущего.

Сцепление: Механизм подключения или отключения двигателя к (от) системы передачи (коробки).

Коробка передач: Механизм передачи крутящего момента от двигателя на колеса транспортного средства.

Рычаг переключения передач: Рычаг, который водитель использует для управления коробкой передач и выбора нужной скорости.

Теперь перейдем непосредственно к описанию, как работают две наиболее распространенные коробки передач.

Механическая коробка передач

Несомненно, во всем мире в настоящий момент автоматическая коробка передач стала самой популярной. Согласно статистике мировых продаж автомобилей, львиная доля всех проданных новых транспортных средств в 2014 года, были оснащены автоматической трансмиссией. Но тем не мене, механическая коробка передач вопреки прогнозам пока, что по-прежнему используется в мировой промышленности. Как правило, механическая трансмиссия более проста по своей конструкции и по своему принципу работы. Именно с нее мы и начнем.

Технологии, которые экономят расход топлива

По своей основной конструкции механическая коробка представляет собой набор зубчатых шестерен и валов (входные и выходные валы). Шестерни одного вала взаимодействуют с шестернями другого вала. В результате соотношения между включенной передачей на входном валу и включенной передачи на выходном валу определяет общее передаточное число определенной передачи.

Водитель выбирает нужную передачу на механической коробке передач, перемещая рычаг переключения скоростей. Рычаг управляет движением передач вдоль входного вала. Перемещая рычаг вперед или назад, выбирается нужный набор шестеренок для включения необходимой передачи. Как правило, при переключении рычага верх или вниз два набора шестерней находятся на одном валу. При переключении рычага влево или вправо выбор набора шестеренок происходит на разных валах.

Как ездить на механике: Десять простых шагов

Чтобы включить передачу в механической коробке передач водитель нажимает сначала на педаль сцепления, в результате чего крутящий момент двигателя при выжатом сцеплении не передается на коробку, поскольку двигатель отключается от входного вала КПП. Это позволяет с помощью рычага коробки выбрать нужную скорость, подключив нужный набор шестерен. После выбора необходимой передачи водитель отпускает педаль сцепления, и крутящий момент начинает передаваться на первичный вал и далее на выбранный вал, который в свою очередь передает крутящий момент на привода и колеса.

Автоматическая коробка передач

В автоматической коробке передач процесс работы намного сложнее в отличие от механики. Одно из самых заметных различий между механической и автоматической коробкой, это то, что автоматическая трансмиссия не использует муфты. Как правило, автоматическая коробка использует гидротрансформаторы, которые и отключают двигатель от коробки (от вала с набором шестерен).

Функция гидротрансформаторов основана на принципах гидродинамики, которую в рамках этой статьи объяснить реально сложно. Для этого необходимо подключить математику и другие естественные науки. Но основной смысл прост. Когда двигатель работает на небольших оборотах, небольшой крутящий момент передается с помощью жидкости и различные каналы на набор шестеренок. Когда двигатель работает быстро, то крутящий момент передается на валы напрямую.

Благодаря преобразованию крутящего момента, шестерни в коробки могут свободно делать свою работу без участия водителя. Но как коробка автоматически выбирает необходимую скорость, которую в механической трансмиссии выбирает водитель вручную?

В отличие от механики где, как правило, конструкция коробки представляет два параллельных вала, автоматическая коробка использует планетарное расположение валов с шестернями. В отличие от механической коробки, в автоматической трансмиссии используется огромный выбор различных наборов шестерен, которые автоматически подключаются к передаче крутящего момента в зависимости от скорости.

Вместо ручного переключения скоростей используется гидравлическое автоматическое переключение скоростей, которое управляется электроникой. Коробка управляется специальным модулем, в который запрограммированы все соотношения передаточных чисел. В зависимости от подключаемого набора планетарного механизма, электронная программа определяет какую передачу включить с помощью гидравлического автоматического управления.
