Схема и принцип работы сцепления автомобиля

Как известно, существуют автомобили с механической и автоматической коробкой передач. При этом сцепление – один из агрегатов, входящий в состав как «механики», так и роботизированной трансмиссии АМТ.

Если просто, функция сцепления заключается в «отключении» КПП от ДВС, чтобы далее произвести включение передачи.  На авто с механической коробкой для этого имеется педаль сцепления,  которую выжимает водитель. В РКПП сцеплением управляет электроника и сервомеханизмы. В этой статье мы рассмотрим принцип работы сцепления.

Сцепление на автомобиле

Начнем с того, что трансмиссия – комплекс узлов и агрегатов, предназначенный для передачи  крутящего момента от двигателя к ведущим колесам. Во время передачи изменяется величина крутящего момента, зависящая от передаточного числа шестерней коробки передач.

По способу передачи крутящего момента трансмиссию разделяют на четыре типа: гидравлическую, механическую, электрическую и комбинированную (электромеханическую или гидромеханическую). Само понятие трансмиссия включает в себя несколько компонентов.

Рассмотрим назначение каждого из составляющих элементов:

• Сцепление передает крутящий момент от маховика  коленчатого вала на первичный вал коробки передач (только на механической или роботизированной коробках передач).
• Коробка передачслужит для передачи крутящего момента с коленчатого вала двигателя на колеса, изменяя крутящий момент в зависимости от скорости движения автомобиля (автоматическая, механическая, роботизированная и вариаторная КПП).
• Карданный вал служит для передачи крутящего момента от хвостовика коробки передач к редуктору заднего моста (на заднеприводных авто).
• передача служит для передачи крутящего момента от кардана к полуосям под углом 90 градусов.
• Дифференциал обеспечивает возможность вращения правого и левого ведущих колес с разными скоростями при изменении направления движения транспортного средства либо при пробуксовке колес.
• Полуось– это вал, передающий крутящий момент от КПП либо от редуктора к колесу автомобиля (полузагруженная и разгруженная).

Теперь давайте более подробно остановимся на сцеплении. Как уже было сказано, сцепление в составе трансмиссии выполняет функцию «выключателя» крутящего момента, а также является связующим звеном между ДВС и коробкой передач автомобиля.

Различают несколько видов сцепления:

• сцепление однодисковое, двухдисковое или многодисковое (зависит от количества ведомых дисков).
• сцепление «сухое» или «мокрое» (от принципа функционирования). Принцип действия сухого сцепления основан на взаимодействии трущихся сухих поверхностей ведомого ведущего и нажимного дисков. Принцип действия мокрого сцепления тот же, только диски находятся в масляной ванне. Сцепление при этом включается более плавно.
• Механическое, гидравлическое, электрическое или комбинированное (зависит от принципа включения системы);

Далее рассмотрим простую схему устройства сцепления. Итак, схема сцепления:

• кожух сцепления (корзина сцепления);
• нажимной диск;
• ведомый диск, соединяющийся с первичным валом КПП;
• вилка выключения сцепления;
• нажимной подшипник;
• нажимная пружина.

Как на механической, так и на роботизированной коробке  принцип работы сцепления практически одинаков. Он заключается в разрыве крутящего момента от ДВС к КПП.

Однако на механической КПП водитель это делает самостоятельно посредством выжима педали сцепления и ручки переключения передач. В роботизированной коробке управляют сцеплением и переключают передачи электромеханические приводы.

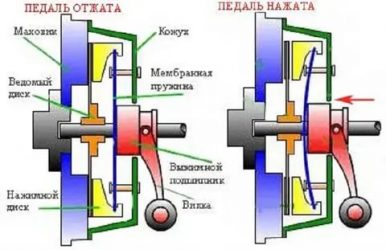

Принцип работы сцепления

При работе двигателя вращается коленвал, к которому прикреплен маховик. В маховик через подшипник вставлен первичный вал КПП. На шлицы первичного вала одет диск сцепления.

Диск может перемещаться по шлицам вала на несколько сантиметров вперед и назад. В свою очередь, первичный вал КПП посредством шестерней коробки передач соединен с вторичным валом, а он передает крутящий момент непосредственно полуосям.

• С помощью педали сцепления водитель транспортного средства  регулирует отжим диска сцепления от моховика коленчатого вала. Когда рычаг переключения передач находится в положении «нейтраль», шестерни вторичного вала КПП не входят в зацепление с шестернями первичного вала.

При нажатии педали сцепления первичный вал коробки передач отсоединяется от маховика коленчатого вала и перестает вращаться. Водитель включает нужную передачу, затем, плавно отпуская сцепление, работает педалью газа.

При этом диск сцепления плотно прижимается  к маховику, через шлицы передавая вращение на первичный вал КПП. Если вновь выжать педаль сцепления, то диск сцепления снова отходит от маховика и останавливается вместе с первичным валом.

Во время движения данную процедуру переключение передачи КПП необходимо производить в зависимости от изменяемой скорости автомобиля, учитывая обороты двигателя и т.д. Но в движении уже нет необходимости отпускать педаль сцепления плавно, поскольку механизмы трансмиссии и так вращаются.

Чем больше скорость автомобиля, тем выше передача КПП. Необходимо помнить, что чем медленнее мы отпускаем педаль сцепления при начале движения автомобиля, тем больше изнашивается ведомый  диск сцепления, поскольку  момент присоединение ведомого диска сцепления к маховику более продолжителен, чем обычно.

• С другой стороны, при резком отпускании сцепления, во время начала движения автомобиля большой нагрузке подвергаются демпферные пружины ведомого диска сцепления. Соответственно, при резкой передаче крутящего момента  с маховика коленвала на коробку КПП и на полуоси, шестерни трансмиссии автомобиля подвержены чрезмерным перегрузкам.

Механизм включения сцепления на автомобиле с МКПП управляется при помощи педали сцепления. Она служит для отсоединения ведомого диска сцепления от маховика коленвала посредствам выжимного подшипника.

Выжимные подшипники (ВП) могут быть двух типов: с механическим приводом  и гидравлические. При механическом приводе  педаль сцепления посредством троса либо тяги соединена с вилкой сцепления, которая в свою очередь отжимает выжимной подшипник.

В случае с гидравликой принцип действия остается тот же. Только в этом случае  отсутствует вилка сцепления, а выжимной подшипник сделан в виде подшипника с гидравлическим цилиндром в одном корпусе.

При нажатии педали сцепления повышается давление в гидравлическом контуре выжимного подшипника и, соответственно, подшипник отжимает диск от маховика коленвала. Следовательно, перестает передаваться  крутящий момент от ДВС к КПП.

• По работе педали сцепления можно судить об исправности всего узла сцепления. Если педаль сцепления  при отпускании подводит диск сцепления в самой нижней точки, сцепление требует регулировки, если это предусмотрено конструкцией.

При износе ведомого диска сцепления характерно срабатывание сцепления в верхнем положении педали. Если при отпускании педали сцепления появляются рывки или ощущается биение в педаль автомобиля, то можно предположить, что ведомый диск сцепления в результате перегрева был деформирован.

Наконец, если при включении сцепления слышны посторонние шумы, значит, поврежден или вышел из строя подшипник выключения сцепления (выжимной подшипник).

Что в итоге

Как видно, водителям транспортного средства с МКПП нужно во время езды на автомобиле постоянно выполнять выключение и включение сцепления. При этом для продления срока службы элемента нужно избегать того, чтобы сцепление подвергалось нагрузкам.

Для этого нужно трогаться с места с невысоких оборотов ДВС, отпуская сцепление плавно, не держать передачу включенной и стоять с нажатой педалью сцепления на светофорах, буксовать в грязи или снегу с наполовину включенным сцеплением и т.д.

Что касается РКПП, основной рекомендацией является перевод рычага в салоне в режим N даже при кратковременном простое. Дело в том, что на роботе нельзя ездить так, как на классической АКПП. В случае простого нажатия на педаль тормоза в  автоматическом режиме D «робот» держит сцепление включенным, тем самым быстро изнашивая элемент.

Напоследок отметим, что освоив принцип работы и получив навыки работы с педалью сцепления, водитель сможет обеспечить плавность хода автомобиля, добиться комфортного переключения передач и увеличить ресурс сцепления.

Автомобильное сцепление – как правильно пользоваться

Как правильно управлять автомобилем и как правильно нажимать на педали управления, учат в автошколах, но бывает такое, что и долгие годы шоферского опыта не приучают бережно относиться к сцеплению в машине – оно просто быстро изнашивается и требует замены (а без сцепления, пока его не заменишь авто не сможет ездить)

Для того чтобы понять, как правильно пользоваться автомобильным сцеплением, нужно хорошо представить схему его работы и предназначение отдельных составляющих, например, нажимного диска, который автомобилисты давно окрестили «корзиной».

Что такое автомобильное сцепление

Конструктивно сцепление (фрикционная муфта) в автомобиле предназначено для соединения и разъединения вала двигателя с автоматической или механической коробкой передач.

Это позволяет трогаться с места без резких рывков и обеспечивает плавное переключение скоростей на ходу, предотвращая перегрузку составляющих трансмиссии из-за изменения числа оборотов коленчатого вала.

Существуют разные конструкции приводов для передачи усилия от педали на нажимные механизмы, такие как механический, гидравлический и электрический.

Где находится сцепление в автомобиле

Назначение сцепления заключается в передаче крутящего момента с коленчатого вала двигателя к коробке передач, то конструктивно оно находится между двумя этими агрегатами.

Конкретное расположение может зависеть от компоновки базовых узлов, переднего или заднего привода трансмиссии, но в любом случае это будет спереди автомобиля под капотом.

Устройство сцепления автомобиля

Являясь соединительным узлом для передачи вращения, конструкция фрикционной муфты в автомобиле не отличается особой сложностью.

Основными составляющими являются: Нажимной диск – имеет выжимные пружины в основании и предназначен для соединения с маховиком. Из-за лепестковой конструкции получил у звание «корзинка» за сходство во внешнем облике. Ведомый диск – имеет муфту, лучевое основание и накладки.

Специальные демпферные пружины способствуют уменьшению тряски при переключении. Выжимной подшипник – находится на первичном валу и приводит в действие вилку привода. Некоторые конструкции могут использовать стопорные пружины для более надежной фиксации.

Педаль сцепления – с помощью нее водитель из кабины управляет рабочим процессом, передавая указание соединить или разъединить ведущий вал двигателя и коробку передач. В автомобилях с автоматической коробкой передач (АКПП) педали нет, работа системы происходит с помощью специального сервопривода.

Современные производители автомобилей, предлагают покупателям разные конструктивные варианты фрикционных муфт. Различия могут касаться: количества дисков – одно- или многодисковые системы; среды работы – сухие или влажные варианты; привода в действие – механические, гидравлические, электрические способы; способа нажатия на прижимной диск – сцепление с центральной диафрагмой или пружинами по кругу.

Для чего необходимо сцепление в автомобиле

Разобраться, как работает устройство сцепления машины, очень просто – пока педаль не нажата, ведущий и ведомый диски соприкасаются, передавая крутящий момент с маховика двигателя на коробку передач, а затем, через карданный вал – на колеса. Нажатие на педаль разъединяет диски, вращение перестает передаваться, и водитель может переключить скорость. Затем нужно медленно опускать нажим, чтобы не сжечь фрикционную муфту при слишком резком контакте дисков, при этом важно, не удерживать педаль в нажатом состоянии слишком долго.

Принцип работы сцепления

На словах это объясняется просто – фрикционная муфта обеспечивает взаимодействие маховика двигателя и коробки передач, обеспечивая их разъединения для переключения скоростей.

Но сколько же времени уходит у начинающих водителей, чтобы на практике освоить, как правильно выжимать педаль, чтобы был плавный и мягкий старт с места без рывков и дерганий.

Не один час пройдет, пока автолюбитель станет ездить хорошо, но не следует забывать, что маневры на дороге могут испортить сцепление вашего автомобиля.

Автомобиль с автоматической коробкой передач

В автоматическом варианте сцепление происходит по «мокрому» типу с помощью трансмиссионного масла, заключенного в гидротрансформатор и двух крыльчаток. Лопасти маховика увлекают за собой поток масла, которое закручивает насосное колесо – вот по такой схеме передается вращение в автоматической коробке передач (АКПП)

У такого автомобиля с автоматикой отсутствует педаль сцепления, поэтому в целом сам процесс вождения будет проще и легче (особенно много поклонников автоматической коробки среди женщин).

Автомобиль с механической коробкой передач

педаль сцепления – с левой стороны

В автомобиле педаль сцепления расположена в самой левой позиции из трех педалей – педаль в центре – это тормоз, педаль с правой стороны это – газ, левая педаль – это сцепление, – и с её помощью водитель управляет подключением двигателя к коробке передач.

Ручной режим работы требует большего внимания по сравнению с «автоматом», но для многих пользователей это дело привычки и вопрос цены.

Автомобиль с автоматом (АКПП) будет гораздо дороже при покупке и обслуживании, по причине которой, многие водители выбирают автомобили, с ручным управлением где есть педаль сцепления.

Правильное использование педали сцепления

Новичку будет полезно узнать, как правильно пользуются автомобильным сцеплением опытные автомобилисты и как работает сцепление.

Применяя простые рекомендации в повседневных поездках, новичок гораздо быстрее достигнет мастерства, если научится правильно переключать передачи и включать нужную скорость, снижая нагрузку на резину и тормозные диски.

Это касается таких моментов вождения, как кратковременные остановки, например, на светофоре и на поворотах.

Как правильно выжимать сцепление

По сути, правильное использование фрикционной муфты подразумевает четкое выполнение двух взаимосвязанных операций – педаль нужно нажать, а затем отпустить.

Простые советы подскажут вам, как правильно выжимать сцепление:

Педаль нажимается до упора и без задержек. Так как главное – это опыт, лучше не жалеть времени на тренировки, найдя для этого подходящую площадку и взяв в компанию опытного водителя.

В самом начале обучения важное значение имеет обувь – чтобы ощущения были более выраженными, она должна быть на тонкой подошве и без каблуков.

Как правильно отпускать сцепление

Ослабляя нажатие на педаль, водитель начинает соединять маховик двигателя и ведомый диск для передачи вращения на коробку передач.

Делать это надо очень аккуратно и плавно – есть несколько рекомендаций для начинающих автолюбителей, как отпускать сцепление, чтобы езда была максимально комфортной:

Педаль не должна быть выжатой долгое время, педаль необходимо постепенно отпускать без резких бросков, слегка задержавшись, когда она будет вдавлена наполовину.

Движение автомобиля нужно начинать с первой передачи. Трогаться со второй передачи можно только зимой, когда дорога или некоторые участки дороги очень скользкие (если на первой передаче трогаться по скользкому, то колеса будут буксовать, и трудно будет вообще стронутся с места).

: Как правильно отпускать сцепление и работать с педалями в автомобиле

инф источник

Сцепление автомобиля — принцип работы и устройство

Сцепление – неотъемлемый элемент любого автомобиля. Именно он обеспечивает передачу крутящего момента от двигателя к колесам, а также позволяет водителю тормозить и осуществлять остановку транспортного средства. Поговорим более подробно, что из себя представляет этот узел и как он работает.

Что такое сцепление

Сцепление – не что иное, как механизм, использующий для своего функционирования трение. За счет этого он передает энергию вращения от одного элемента трансмиссии машины к другому. По сути, узел является фрикционной муфтой.

Узел используют для отключения и подключения коробки передач к ДВС. Первое необходимо для торможения или постепенной остановки. Второе – для передачи энергии вращения на колеса и движения. Собственно говоря, это и есть его основное назначение.

Изобрел механизм немецкий инженер Карл Бенц, основатель концерна Даймлер-Бенц. Впервые он применил его на своем колесном автомобиле Motorwagen, который был сконструирован в 1886 году. Конструктивное решение показало хорошие результаты и стало использоваться на всех транспортных средствах, которые выходили в дальнейшем.

Устройство сцепления автомобиля

Рассмотрим устройство узла на примере однодискового сцепления. Оно состоит из 11 основных конструктивных элементов:

• маховик;
• накладки;
• ведомый и ведущий диски;
• прижимные пружины;
• вилка выключения;
• муфта;
• вал педали;
• педаль;
• рычаги;
• выжимной подшипник;
• вал КПП.

На некоторых авто часто применяется механизм, отличающийся по конструкции. В нем некоторая часть рычагов заменена диафрагменной пружиной. Чаще всего такую схему используют на легковых транспортных средствах. Также иногда применяют лепестковую конструкцию.

Хотя диски выполняют из стали, на некоторых моделях имеется керамическое покрытие. Оно обеспечивает более интенсивное трение и исключает провороты.

Принцип работы сцепления

После того, как водитель нажимает на педаль, ее вал проворачивается. В результате этого исчезает зазор между вилкой и муфтой. После вилка нажимает на муфту, и та перемещается вместе с подшипником. Он нажимает на рычаги, после чего концы последних отводят ведущий (или нажимной) диск от вала КПП. Прекращается обжим ведомого диска. Происходит сжатие прижимных пружин, вращение перестает передаваться на трансмиссию.

Когда автомобилист перестает взаимодействовать с педалью, происходит прижатие диска к маховику. Также происходит обжим ведомого. Энергия автомобильного мотора снова начинает передаваться на трансмиссию.

Плавность процесса возврата узла в первоначальное положение обеспечивают имеющиеся в его конструкции демпферные пружины.

Таков в общих чертах принцип работы узла.

Виды сцеплений

Сухое и мокрое сцепление

В настоящее время наиболее распространены следующие виды сцеплений:

• сухое однодисковое;
• мокрое;
• сухое двухдисковое;
• двухмассового маховика.

Разберем каждую разновидность более детально.

Сухое сцепление

Наиболее распространенная разновидность механизма. Сохранилась практически неизменной с конца XIX века, когда была изобретена Карлом Бенцем. Общее устройство и схема работы этого типа сцепления описаны выше.

Свое название конструкция получила в силу того, что в основе ее действия лежит действие сухого трения, препятствующего скольжению. Именно оно обеспечивает передачу вращения.

В силу относительно простоты конструкции изготовление сухого сцепления обходится недорого. Благодаря этому оно получило широкое распространение и встречается чаще всего.

Имеет ряд недостатков. Основных – 2. Во-первых, из-за постоянного трения диски довольно быстро изнашиваются. Во-вторых, во время работы они могут нагреваться и расширяться за счет повышения температуры. Это может неблагоприятно отразиться на функционировании механизма.

Мокрое сцепление

Мокрым называют сцепление, диски которого работают в специальной масляной ванне. Ее наличие обеспечивается включением в конструкцию картера, в который заключены все остальные конструктивные элементы механизма.

Благодаря использованию масла удалось решить основную проблему сухих механизмов – быстрый износ. Некоторые модели заходя еще дальше и обеспечивают циркуляцию жидкости и ее охлаждение. Благодаря этому удалось существенно уменьшить перегрев дисков и тем самым стабилизировать их работу.

Еще одно достоинство этого варианта заключается в том, что он способен лучше передавать крутящий момент.

В силу более сложного устройства мокрое сцепление стоит дороже. Кроме того, его сложно обслуживать, часто возникают неисправности, связанные с утечкой масла.

Чаще всего эту разновидность механизма применяют на современных транспортных средствах, которые оснащены роботизированным узлом. Его особенность в том, что вращение передается с разных дисков, а при смене скорости его передача не прекращается полностью. Это предотвращает потерю мощности. Все действия механизма управляются ЭБУ, а составные части узла приводятся в движение с использованием гидравлики. Этот вариант стоит еще дороже, однако обеспечивает наиболее эффективную работу и плавное торможение, переключение передач.

Сухое двухдисковое сцепление

Эта разновидность конструкции предполагает наличие сразу 2 ведомых дисков, между которыми находится специальная проставка. Благодаря тому, что при таком подходе увеличивается общая поверхность, на которой происходит трение, удается передать больший крутящий момент. Кроме того, подобная разновидность узла отличается более высокой прочностью и более продолжительным сроком эксплуатации.

По сути, сухое двухдисковое сцепление представляет собой компромиссный вариант между мокрым и однодисковым. Оно дешевле первого, но работает гораздо эффективнее последнего. Этот вариант конструкции чаще всего используется на грузовиках, а также легковых транспортных средствах с мощным мотором (например, внедорожниках).

Сцепление двухмассового маховика

Система подобного сцепления отличается от традиционного. Деталь состоит из 2 элементов, которые связаны системой пружин. Именно они поглощают рывки, вибрацию и другие нарушения вращения. В подобных конструкциях роль сцепления выполняет внутренний вал. Нажимной вал присоединяют к коленвалу, а ведомый – к механической КПП.

Ресурс работы этой разновидности узла несколько меньше, чем у более простых вариантов. Он составляет до 100 000 километров. Конечно, такой срок службы возможен только при условии эксплуатации транспортного средства в благоприятных условиях. Иными словами, чтобы механизм проработал максимально долго, надо ездить только по ровной дороге и не перегружать его.

Возможные неисправности сцепления и их признаки

О неисправностях могут свидетельствовать следующие симптомы:

• сцепление ведет (то есть имеет место неполное расхождение дисков);
• механизм буксует (то есть присутствует недостаточно сильное соприкосновение дисков);
• машина совершает рывки при переключении передач или трогании с места;
• при выключении начинается сильная вибрация или появляется отчетливо слышный шум;
• сцепление совсем не выключается;
• педаль остается в крайнем положении (то есть постоянно утоплена в пол салона авто).

Причинами перечисленных явлений могут выступать следующие неисправности.

• Износ конструктивных элементов узла. Чаще всего изнашивается ведомый диск. Может произойти его деформация, износ шлицев, накладок, вилки. Нередко изнашиваются пружины. Решается проблема заменой поврежденного элемента конструкции.
• Ослабление опор мотора. В результате нарушается геометрия коленчатого вала и маховика, вследствие чего диски соприкасаются между собой недостаточно плотно. Устраняют проблему укреплением опор до возвращения их в нормальное состояние.
• Износ подшипника. Поскольку эта деталь перестает обеспечивать свободное вращение остальных конструктивных элементов, при ее функционировании появляется шум. Сам вращение при этом несколько замедляется. Решают проблему полной заменой подшипника.
• Повреждение троса. Если трос поврежден, то педаль не может нормально нажиматься, поскольку не связана с остальными элементами узла. В результате сцепление остается постоянно включенным. Проблема устраняется путем замены троса на исправный.

Иногда понять, исправен узел или нет, сразу не получается. Чтобы признаки поломки стали видны более отчетливо, можно провести простую проверку, не требующую посещения станции техобслуживания. Для этого потребуется выполнить следующие действия:

• найти ровный, спокойный участок дороги примерно на 1 километр;
• разогнаться до 60 км/ч;
• убрать ногу с акселератора и дать авто сбавить обороты;
• когда двигатель начнет «захлебываться», резко выжать акселератор.

В последний момент необходимо следить за показаниями приборов. При исправном узле стрелки спидометра и тахометра перемещаются по шкале синхронно. При изношенном или сломанном сцеплении тахометр будет опережать спидометр. Это связано с тем, что обороты мотора будут высокими, но не передадутся на колеса.

Устройство и принцип работы механизма сцепления автомобиля

Сцепление – это механизм, предназначенный для передачи крутящего момента двигателя к коробке передач, а также плавного соединения и разъединения двигателя с механизмами трансмиссии. С его помощью можно начинать движение на автомобиле, переключать передачи, останавливаться с работающим двигателем, маневрировать при резком изменении скорости.

Механизм сцепления предохраняет детали двигателя и трансмиссии автомобиля от повреждений и перегрузок при быстром включении передач и резком торможении.

А ниже мы расскажем о принципе работы сцепления автомобиля, об устройстве и типах приводов включения и выключения сцепления, и о том, как правильно пользоваться механизмом сцепления на автомобилях с механической коробкой передач.

Принцип работы сцепления автомобиля

Принцип работы сцепления автомобиля заключается в плавном соединении и разъединении между собой двух металлических дисков: один жестко привязан к валу двигателя, а второй – к коробке переключения передач.

Механизм сцепления приводится в действие тросом, ведущим от педали в подкапотное пространство автомобиля непосредственно к самому механизму сцепления. При нажатой педали происходит разъединение двигателя и трансмиссии.

Основными деталями механизма сцепления являются:

• Маховик коленвала;
• Ведущий диск (нажимной);
• Ведомый диск.

Диск, передающий усилие двигателя, называется ведущим (он же нажимной или «корзина» сцепления). Он крепится шарнирными соединениями к штампованному стальному кожуху, который, в свою очередь, жестко соединен болтами с маховиком коленчатого вала. Такой вид крепления позволяет ведущему диску сцепления изменять расстояние до кожуха.

При продольном перемещении «корзина» сцепления прижимает к маховику диск, называемый ведомым. Он соединен с первичным валом коробки переключения передач. В рабочем положении ведомый диск зафиксирован между маховиком и нажимным диском, а при нажатии на педаль сцепления он освобождается.

При отпущенной педали сцепления ведущий и ведомый диски прижимаются сильными пружинами к маховику, образуя жесткую конструкцию. При этом вал коробки передач начинает вращаться со скоростью вращения коленвала, передавая усилие к узлам трансмиссии и далее через приводные валы к колесам. Автомобиль трогается с места.

Но скорости двух валов не могут моментально стать одинаковыми, автомобиль в этом случае «прыгнет» и заглохнет. Поэтому педаль управления сцеплением отпускается плавно, чтобы с помощью сил трения уравнять вращение ведущего и ведомого дисков. Тогда можно нажатием на педаль акселератора изменять скорость вращения коленвала и, соответственно, управлять скоростью движения автомобиля.

Такой вид сцепления называется сухим, дисковым и постоянно замкнутым. Это значит, что для его работы нужны сухие поверхности дисков, при отпущенной педали, соединенных друг с другом.

Принцип работы приводов сцепления

Принцип работы привода сцепления автомобиля, с которым усилие от педали передается на механизм переключения, может быть механическим, гидравлическим или электрическим.

Механический привод сцепления конструктивно самый простой: он представляет собой стальной трос, связывающий тягу педали и рычаг включения сцепления. На нем обычно находится резьбовое соединение, которым можно регулировать длину троса. Недостаток такого привода – большее усилие при нажатии на педаль.

Гидравлический привод комфортнее в работе, особенно если приходится часто пользоваться сцеплением. Его принцип работы похож на работу тормозной системы: при нажатии на педаль поршень давит на жидкость, которая, двигаясь в цилиндре, приводит в движение толкатель рычага включения сцепления. В этом случае ход педали мягче, но нужно следить за состоянием гидравлических шлангов, и контролировать уровень и качество заливаемой в систему гидравлической жидкости.

Электрический привод отличается от механического тем, что трос выключения сцепления приводится в движение от электромотора, который включается при нажатии на педаль. В остальном его устройство мало чем отличается от механического привода.

Как правильно пользоваться сцеплением на автомобиле

На практике работа со сцеплением автомобиля в основном выражается в выработке навыка правильного трогания с места, особенно на подъеме. При оживленном городском движении умелая работа с педалью позволит автомобилю двигаться плавно и не заглохнуть при резком торможении.

При начале движения, нужно, отпуская педаль сцепления, уловить момент соприкосновения дисков, уравновесить скорости их вращения, и дальше плавно отпустить педаль. Ориентир – число оборотов двигателя. Если двигатель работает равномерно, значит, сцепление включается правильно.

Сцеплением следует пользоваться лишь при старте, переключении передач и при остановке автомобиля. Выполнение этого требования продлит срок его службы.

• Резкое или, наоборот, замедленное отпускание педали сцепления при старте приводит к ускоренному износу рабочей поверхности дисков.
• Остановка на светофоре при нажатой педали и включенной передаче не лучшим образом скажется на работе нажимных пружин, подшипника и вилки выключения.

Две главные неисправности механизма сцепления – это недостаточно плотное соприкосновение дисков и недостаточно полное их разъединение.

1. В первом случае сцепление пробуксовывает, а у автомобиля будет наблюдаться плохая динамика разгона. Обычно это является результатом износа ведомого диска, его фрикционных накладок.
2. Во втором случае в результате неполного разъединения дисков при включенной передаче и нажатой педали автомобиль пытается поехать.

Если эти неисправности не устраняются регулировкой привода, то необходим ремонт самого механизма в стационарных условиях.

: принцип работы сцепления автомобиля

Устройство и принцип работы сцепления автомобиля

Автомобиль состоит из множества сложных узлов и механизмов. Каждый элемент играет свою незаменимую роль. Если исключить сцепление из общей цепочки, автомобиль будет трогаться с места рывками, а двигатель подвергаться большим нагрузкам. Коробка передач в таких условиях эксплуатации прослужит не более трех дней.

Сцепление: общие сведения и назначение, функции

Сцепление является неотъемлемой частью трансмиссии, а располагается между двигателем и КПП автомобиля, обеспечивая ступенчатое переключение передач, контроль крутящего момента и временное прерывание связи маховика и трансмиссии.

Принцип работы сцепления основывается на силе трения, а если точнее – скольжения. Состоит система сцепления из привода и непосредственного механизма.

При необходимости резкого торможения именно сцепление может уберечь узел от перегрузки.

Управление в автомобилях с механической коробкой передач происходит за счет педали сцепления. С ее помощью удается соединять и разрывать связь между двигателем и КПП. Если педаль отпустить резко, пружина стремительно вернет ее в исходную позицию.

Езда на транспортном средстве с механической коробкой передач при постоянно выжатом сцеплении спровоцирует перегрев и быстрый износ элементов. Езда с пробуксовкой допустима в экстремальных условиях, для поднятия оборотов.

В стандартном виде сцепление отсутствует в гидромеханических КПП и вариаторах. Хотя, в гидромеханических коробках используются фрикционные муфты для плавного переключения передач. Встретить классическую сборку возможно лишь на РКПП, где процессом переключения управляют сервоприводы (гидравлические или электронные). Очень часто в РКПП используются два сцепления для оптимизации процесса и устранения задержек переключения – когда одно сцепление работает, другое в состоянии ожидания для переключения следующей передачи.

Устройство и составляющие сцепления

Устройство сцепления условно можно разделить на две части: механизм и привод. В целом в конструкцию узла входит:

1. Нажимной диск или корзина. Является основой для других конструктивных элементов сцепления. Имеет непосредственный контакт с выжимными пружинами, которые направлены к центру. Размер площадки пропорционален двум радиусам маховика ДВС. Прижимной участок отличается наличием шлифовки исключительно с одной стороны. Диск имеет плотное соединение с маховиком двигателя.
2. Ведомый диск. Располагается в зазоре прижимного участка и маховика. Имеет непосредственный контакт с КПП при помощи шлицевой муфты и фрикционных накладок. Вокруг муфты конструктивно находятся демпферные пружины, которые принимают на себя всю вибрацию.
3. Фрикционные накладки. Находятся в основании и изготавливаются из различных композитных материалов.
4. Выжимной подшипник. Визуально делится на две части, одна из которых имеет круглую основу для воздействия на пружины корзины. Подшипник расположен на кожухе вала. Существует два типа подшипников: оттягивающего или нажимного принципа. Первый тип нашел свое применение в Peugeot. Иногда подшипник имеет несколько пружин-фиксаторов.
5. Привод и педаль сцепления. В автоматических коробках сохранен только механизм.

Принцип работы и механизм

Вся работа сцепления построена на трении между дисками. Ведущий диск является частью ДВС, а ведомый диск – элемент трансмиссии. Когда водитель отпускает педаль, то пружины сжимают диски вместе. В итоге за счет фрикционных поверхностей, диски притираются и продолжают вращение с равной угловой скоростью. От силы лепестков пружин зависит показатель абразива диска.

Когда водитель выжимает сцепление, основа привода перемещают вилку, которая впоследствии оказывает влияние на подшипник. Последний перемещается до упора. Пружины в этот момент уже готовы прижать два диска, что значит, что вилка разорвала связь между трансмиссией и маховиком ДВС. Все трансмиссионные удары, когда водитель резко бросает педаль, когда ТС тронулось с места, поглощают и сглаживает отдельный тип пружин.

Принцип работы приводов

Привод напрямую влияет на исправность всего узла и необходим для дистанционного управления из салона. В общей системе выделяют три основных типа:

• Механический привод сцепления. Является одним из самых распространенных. Усилие передается при помощи троса к вилке. Конструкция находится под покрытием кожуха, который находится перед педалью и вилкой.
• Гидравлический. Предполагает наличие основного и рабочего цилиндра, которые связаны под большим давлением трубками. После того как водитель нажимает на педаль, активируется шток. Действующий в итоге поршень имеет стойкую манжету и передает давление жидкости к рабочему цилиндру. Последний имеет отдельный шток, который давит на вилку. Используемая в системе жидкость размещается в отдельном бачке.
• Электрический привод. По принципу действия схожий с механическим приводом. Единственное отличие заключается в срабатывании мотора при давлении на педаль.

Нажатие на педаль сцепления позволяет напрямую оказывать воздействие на нажимной диск автомобиля.

Виды сцепления и классификация

Сегодня автомобилисты выделяют множество классификаций сцепления. Можно встретить однодисковые или многодисковые механизмы. Кроме того, сцепление бывает сухими и мокрым, на это влияет среда, в которой работает узел. Самое большое распространение имеет сухое однодисковое сцепление. Отдельную классификацию выделяют относительно типа рабочего привода и относительно принципа нажатия на корзину.

По характеру силы трения существует два вида: сухое и мокрое. Сухое – обеспечивается за счет функциональной работы передачи вращения между двумя шкивами. Мокрое сцепление работает за счет передачи энергии при помощи сжатия компонентов, находящихся в автомобильном масле.

Отдельно существует различие по количеству шкивов:

• Однодисковые. Системы, которые характерны как для легкового транспорта, так и для грузового. Элемент применим для автомобилей, у которых крутящий момент попадает в диапазон 0,7–0,8 кНм.
• Многодисковая система. Применима для тяжелых транспортных средств с высоким крутящим моментом. В конструкции предусмотрено наличие двух рабочих дисков, корзины и системы контроля синхронного нажатия.

Если рассуждать относительно расположения пружин на дисках, то можно отметить, что встречаются два варианта: демпферные пружины помещены по периферии и наличие централизованной диафрагмы.

Особенности сцепления АКПП

Чаще всего автомобили с автоматической коробкой наделенны влажным многодисковым типом сцепления, хотя можно встретить варианты сухого сцепления. Управление выжимной силой, как и переключение передач, происходит за счет работы сервопривода. Актуаторы бывают гидравлические и электрические. Управление сервоприводами происходит при помощи ЭБУ или гидрораспределителя.

Больше всего негодований вызывает работа электрических сервоприводов во время переключения передач. Прежде чем, запустить в работу механизм сцепления, акутатор проводит анализ оборотов двигателя и только потом разъединяет ДВС от трансмиссии. Гидравлический сервопривод реагирует на давление, созданное распределителем и масляным насосом при достижении определенного показателя оборотов. После чего запускает в ход механизм сцепления.

Характеристики керамического и металлокерамического сцепления

В последнее время любители экстремальной быстрой езды открыли для себя керамическое и металлокерамическое сцепление. Керамика значительно выигрывает, если ее установить на мощный агрегат, который любит стартовать с пробуксовкой и сжигать резину. Металлокерамическое сцепление может выдерживать значительные нагрузки и является лучшим выбором гонщиков.

Диски производят с добавление углеродистого волокна, кевлара и керамики. Такой состав позволяет на 10–15% поднять передачу крутящего момента без увеличения прижимной силы, оказываемой на корзину. Живут такие диски, как правило, в четыре раза дольше обычных. Производят 3-х, 4-х, 6-и лепестковые модели, которые отлично справляются с температурными и механическими нагрузками. Некоторые водители жалуются на слишком резкое переключение передач при керамическом сцеплении, но определенного
мнения на этот счет среди автомобилистов пока нет.

Чтобы детально понимать принцип работы сцепления автомобиля теорию необходимо подкреплять практикой. Если такой возможности нет, увидеть наглядный пример можно на роликах в сети:

Как работает сцепление в автомобиле?

Сцепление — это механизм, соединяющий трансмиссию автомобиля с его двигателем. Принцип работы сцепления  в механической коробке передач не сложен, но в автоматических коробках этот узел работает в автономном режиме, без участия водителя.

Зачем нужно сцепление?

Все виды двигателей внутреннего сгорания выдают крутящий момент в ограниченном диапазоне оборотов. Чтобы менять скорость вращения ведущих колес, ДВС должен дополнительно оборудоваться трансмиссией. Она позволяет двигателю работать в оптимальном диапазоне оборотов, изменяя при этом скорость вращения за счет переключения передач.

Но переключение передачи – технически сложный процесс, поскольку для этого требуется временное прекращения подачи крутящего момента с двигателя на трансмиссию. Но тогда, чтобы плавно переключить скорость, потребуется выключать двигатель.  Назначение сцепления – прерывание сообщения между коробкой передач и двигателем при его работе. То есть, этот узел прекращает передачу крутящего момента с двигателя на коробку передач при непрерывно работающем моторе.

Конструкция и принцип работы сцепления

Основная часть сцепления — это  диск, который с обеих сторон покрыт фрикционным материалом с повышенным коэффициентом трения. Его устанавливают на маховике, и когда на диск действует внешнее усилие, он вращается вместе с маховиком.

К диску сцепления подключается ведущий вал трансмиссии, через который на коробку передач передается крутящий момент. Привод сцепления, состоящий из корзины, нажимного диска и кожуха, и создает это прижимное внешнее усилие. При этом кожух, с которым монтируется корзина сцепления, должен быть прочно прикреплен к маховику, прижимая к диску сцепления нажимной диск. В этом положении крутящий момент от двигателя полностью передается на коробку передач.

Чтобы разомкнуть механизм сцепления или, как его еще называют муфту сцепления, и прекратить подачу крутящего момента на трансмиссию, применяется  специальная диафрагменная пружина. Ее контур всегда остается неподвижным, а лепестки в середине подпуржинены. Она расположена между нажимным диском и кожухом.

Если на внутреннюю часть пружины нажать, то она отведет ведомый диск сцепления от основного диска.  Соответственно, подача крутящего момента приостановится. Этот процесс происходит при нажатии водителем педали сцепления. В момент, когда механическая схема сцепления разомкнута, можно переключать передачу.

После того как переключение состоялось, педаль отпускается, работа сцепления возобновляется и крутящий момент снова передается на трансмиссию.

В диске сцепления расположено несколько демпферных пружин, предназначенных для выравнивания колебаний и порождаемых ими вибраций, источником которых является работающий двигатель. При этом устройство ведомого диска сцепления таково, что его ступица не жестко крепится на основном диске. То есть крутящий момент передается на диск сцепления, потом на пружины и только после этого на ступицу ведомого диска. Таким образом практически полностью гасятся крутящие колебания, создаваемые двигателем, обеспечивая большую плавность хода.

При нажатии на педаль сцепления усилие передается через главный и рабочий цилиндр, после чего специальная вилка рассоединяет диск и маховик. Главный и рабочий цилиндр сцепления состоят из корпуса, в котором размещаются толкатель и поршень, они заполнены жидкостью, которая по своим свойствам напоминает тормозную.

При нажатии педали жидкость под давлением поступает в главный цилиндр, который передает давление в рабочий, где производится воздействие на вилку, разводящую муфту. После отпускания педали, жидкость через клапан опять возвращается в главный цилиндр, и диск соединяется с маховиком.

Такая система позволяет уменьшить усилие, прикладываемое к педали за счет разности объема цилиндров.

Правильная работа со сцеплением

Подача команд на подведение и разведения диска сцепления и маховика подается водителем путем нажатия на соответствующую педаль, которая находится под левой ногой. Принцип работы педали сцепления состоит в том, что через систему механических приводов она отводит диск от маховика. При ее отпускании диск опять соприкасается с маховиком, передавая крутящий момент на трансмиссию.

К первичному валу трансмиссии присоединяется сложный механический агрегат – коробка передач. Она тоже не может работать без сцепления, поскольку делать переключения без ее временного отключения от двигателя очень сложно, а для новичков данная задача вообще неразрешима.

Крутящий момент передается на шестерни первичного вала, который при нажатии на педаль сцепления останавливается.  В нейтральном положении коробки передач это не имеет значения, поскольку даже при двигающемся первичном валу он не входит в зацепление со вторичным валом.

Для передачи крутящего момента на вторичный вал водитель выжимает сцепление, чтобы первичный вал остановился. Затем  он рычагом включает нужную передачу, соединяя шестерни валов, после отпускания педали крутящий момент передается с первичного вала на вторичный.

При управлении автомобилем требуется знать некоторые моменты, которые позволят избежать распространенных ошибок:

1. Устройство и работа сцепления при нажатии на педаль приводят к тому, что крутящий момент перестает передаваться на ведущие колеса и автомобиль, проехав некоторое время по инерции остановится, а двигатель будет работать и никогда не заглохнет.
2. Если в коробке передач включена нейтральная передача, автомобиль не будет двигаться, двигатель при этом тоже не заглохнет.

Педаль сцепления имеет три условных положения, в которых и происходят основные фазы работы системы:

• верхнее положение при не нажатой педали;
• среднее или рабочее положение. На разных автомобилях это положение может находиться выше или ниже от пола, поэтому при пересадке на новый автомобиль его нужно найти;
• нижнее положение при полностью выжатой педали.

Именно в среднем положении происходит соприкосновение диска с маховиком, во избежание излишнего износа деталей, соединять их нужно очень плавно. ошибка новичков, знающих, что сцепление нужно отпускать постепенно: после достижения зацепления диска и маховика они резко бросают педаль, машина несколько раз дергается и глохнет.

Чтобы правильно тронуться, нужно выжать педаль сцепления, включить первую передачу, быстро отпустить педаль до среднего положения и в нем педаль задерживается приблизительно на три секунды. После того как машина проехала около одного метра, педаль полностью отпускается.

При переходе на повышенную передачу сцепление нужно отпускать быстро, причем, чем передача выше, тем быстрее отпускается педаль. Все эти навыки достигаются постепенно в результате многократных тренировок.

Начало движения автомобиля на подъеме

Многие водители-новички испытывают серьезные трудности при старте автомобиля на подъеме. Но, зная принцип работы сцепления механической коробки и последовательность действий, они будут делать это намного увереннее. Данную последовательность действий можно использовать, когда в машине плохо работает ручной тормоз:

• изначально выжимаются педали сцепления и тормоза при работающем на холостых оборотах двигателе;
• педаль сцепления медленно и плавно отпускается до тех пор, пока не почувствуется зацеп диска сцепления и трансмиссии, в этот момент автомобиль начинает подрагивать;
• снимается нога с педали тормоза, при этом автомобиль не покатится назад, поскольку сцепление действует, как тормоз;
• нажимается педаль газа, и автомобиль начинает катиться вперед.

Почему частично отпущенное сцепление заменяется собой педаль тормоза? Данный эффект – результат уловленного силового баланса между силой гравитационного притяжения и статической силы трения колес. Их неподвижность обеспечивается балансом силы двигателя, который толкает автомобили вперед и той же силой трения покоя. Но такая работа со сцеплением при остановках повышает износ фрикционного материала диска сцепления.

Заключение

Устройство муфты сцепления и системы переключения передач в любом автомобиле  сложное, несмотря на простоту работы. Поэтому, чтобы избежать поломок, нужно знать принципы их правильной эксплуатации. В этом случае узел прослужит долго, позволяя избежать дорогостоящего ремонта, который потребует специальных навыков и оборудования.

Система сцепления автомобиля и принцип работы

Система сцепления автомобиля служит для плавного соединения коленвала двигателя с валом коробки передач для того, чтобы передать крутящий момент. Это необходимо при движении с места и при переключении передач в пути.

Виды

Существует несколько типов сцепления: механическое (фрикционное), электрическое, гидравлическое, а также их комбинированные варианты.

Все сцепления схожи по принципу работы, по сути являются механическими с различными модификациями отвечающих заданным условиям комфорта и эксплуатации. Конструктивно состоит из множества элементов, разнообразие сочетаний которых определяет тип сцепления:

• одно и двухпоточное, представляет собой сочетание двух однопоточных, на легковых автомобилях применяют однопоточное сцепление;
• по трению: мокрое (в масле) и сухое (в воздушной среде);
• постоянно, применяемое на легковых автомобилях и непостоянно замкнутое;
• по количеству имеющихся ведомых дисков: 1-дисковые (наиболее распространенные), 2-дисковые и многодисковые.
• от того, какие используются пружины, могут быть такие типы: с диафрагменной (по центру) пружиной и с цилиндрическими (по окружности) пружинами.

Чаще всего сейчас на автомобилях встречается однодисковое сцепление сухого типа.

Конструктивные особенности и принцип работы

Особенности:

1. Механическое сцепление делает свою работу, используя силы трения.
2. Гидравлический тип соединения вала мотора с валом коробки происходит благодаря потоку жидкости.
3. Электромагнитный тип работает за счёт магнитного поля.

Рассмотрим отдельно каждый вид сцепления и его приводы.

Механическое

Сцепление с механическим приводом

Структура механического сцепления обычно представляет собой один и более фрикционных дисков, которые сжаты с маховиком или между собой пружинами. Привод механического сцепления осуществляется по средствам троса.

Маховик болтами крепится к коленвалу мотора. Он используется в качестве ведущего диска.

Сейчас распространено использование двухмассового маховика, который стабилизирует крутящие нагрузки на вал. Обе части его соединяются одна с другой пружинами.

Корзина бывает нажимного (лепестки сдвигаются внутрь, к маховику) и вытяжного вида (например, на некоторых французских моделях). Для каждого вида применяется свой выжимной подшипник. Крепление корзины к маховику производится болтами.

Ведомый диск входит в шлицы вала коробки и способен по ним смещаться. Дисковые демпферные пружины выполняют функцию сглаживания колебаний в момент переключения передач.

Фрикционные накладки крепятся заклепками к основанию ведомого диска. Выполнены они из композитного вещества: чаще — из кевларовых нитей или углеродного волокна, иногда – из керамики. Особо прочные – это металлокерамические накладки. Они рассчитаны выдерживать температуру вплоть до 600°С кратковременно.

Выжимной подшипник закреплен на защитном кожухе и имеет выжимную площадку. Находится на первичном вале.

Принцип работы

К коленвалу двигателя крепится маховик и выполняет функцию ведущего диска. Кроме этого есть «корзина» (т.е. нажимной диск) и ведомый диск (с фрикционными накладками). «Корзина» придавливает ведомый диск к маховику, что способствует передаче крутящего момента к коробке передач от мотора.

Нажимной диск имеет круглую форму с лучевым основанием и плотно соединен с маховиком. На нем находятся выжимные пружины лепесткового типа, которые взаимодействуют с прижимной площадкой. Размер площадки соответствуют диаметру маховика. Между площадкой и маховиком размещен ведомый диск. Выжимной подшипник давит на выжимные пружины по центру выжимного диска. Движение от надавливания на педаль сцепления переходит через трос далее на выжимную вилку, а она уже смещает выжимной подшипник. По центру диска подшипник давит на выжимные пружины. В итоге площадка выходит с зацепления с ведомым диском.

Гидравлическое

Гидравлический привод сцепления

Гидравлическим называется механическое сцепление с гидравлическим приводом. Основные составляющие – это, прежде всего цилиндры: главный и рабочий. Если утопить педаль сцепления, тогда шток главного гидроцилиндра соответственно сместится. Возникшее давление переходит по трубке в рабочий цилиндр, который двигает выжимную вилку, а та смещает подшипник.

Двухдисковое

Таким сцеплением комплектуются тяжелые грузовики, тракторы, танки, некоторые мотоциклы и спортивные кары.

Оно используется, если присутствуют крутящие моменты повышенной мощности. Его установка обеспечивает более продолжительный ресурс применяемых деталей конструкции.

Здесь используются 2 ведомых диска, а «корзина» обладает двумя рабочими поверхностями. В конструкцию добавлена система управления синхронным нажатием.

Мокрого трения

Механизмы этого сцепления выполняют свои функции в масляной среде.

Оно применяется на мотоциклах, которые имеют поперечное расположение мотора.

Это обусловлено конструктивной особенностью самих мотоциклетных моторов. Здесь используется один и тот же картер: как для коробки передач, так и мотора.

Принцип работы. Шток, который пропускается через пустотелый вал коробки, посылает возвратно-поступательное движение от троса рычага сцепления.

Роль выжимного подшипника играет шарик на торце штока. Он воздействует на грибок. В результате отводится нажимной диск, сжатие между пакетом дисков ослабляется, вал коробки перестает крутиться.

Саморегулирующееся

Бывает таких видов: SAC, XTend, SAT.

Self Adjusting Clutch (SAC). Используется дополнительная пружина. В процессе износа накладок ведомый диск начинает увеличивать давление, в результате чего происходит равномерный прижим до полной выработки накладок.

XTend. Механизм расположен посередине между «корзиной» с одной стороны и пружиной диафрагмы с другой.

В процессе износа по клиновидным ползунам сдвигается верхнее установочное кольцо. Уровень износа устанавливается по пружиной защелке. Она фиксируется и смещается до ограничителя.

Сверху и снизу имеются установочные кольца для компенсации постоянного износа накладок.

Self-Adjusting Technology (SAT). Зубчатая планка на опорном кольце сдвигает храповой механизм, используя червячную передачу, по мере износа накладок. Опорное кольцо конической формы. Оно находится между центральной пружиной и «корзиной». Все это фиксирует собачка. Проконтролировать износ можно по выходу зубчатой планки.

Данное устройство можно использовать на машинах, где они не были установлены заводом-изготовителем.

Электрическое

Конструктивным отличием электрической системы от механической является электромотор. Он включается в момент перемещения педали сцепления вниз. Электромотор двигает трос, и тот уже смещает выжимной подшипник через коромысло.

Электронное

Выполнено на основе электронной педали сцепления на базе механической коробки передач. Сцепление переключается электродвигателем автоматически.

Варианты исполнения

EKM. Здесь, в принципе, педаль уже не нужна, т.к. управляют системой блоки: электронный и гидравлический. Данные от датчиков на коленвале, системе подачи топлива, педали газа идут в блок управления, который передает команды гидравлическому блоку. А тот, в свою очередь, руководит механизмом сцепления.

Такая система обеспечивает экономию топлива до 10%. Переключение передач выполняется быстро и плавно.

ElectronicClutchSystem. Важными характеристиками такого вида являются то, что если прекратить давить на педаль газа во время движения, например, при движении по городу или на спуске, то двигатель не глохнет, торможение двигателем при спуске не происходит (машина двигается накатом).

Особенности некоторых видов

Автоматические КПП чаще всего имеют влажное (иногда, сухое) сцепление многодискового типа. Исходное движение задает не педаль, а актуатор (сервопривод).

Актуаторы бывают электрические (управляющий электронный блок и шаговый двигатель) и гидравлические (гидрораспределитель и исполнительный гидроцилиндр).

Принцип работы. При достижении заданных оборотов вращения двигателя управляющий блок отсылает сигнал на сервопривод. Тот срабатывает и отсоединяет вал двигателя от вала коробки, используя передаточный механизм. После определения автоматикой необходимой передачи выполняется переключение.

Роботизированные КПП работают от электроприводов. Среди них имеются виды с 2-мя сцеплениями, которые включаются поочередно.

Принцип работы. Когда обороты мотора возрастают, в распределителе начинает увеличиваться давление масла. При заданном значении давления распределитель направляет это давление на актуатор, который запускает весь процесс. Давление приходит к исходному значению после переключения передачи, и двигатель вновь начинает крутить вал коробки.

Вариаторы существуют: цепные, тороидальные, клиноременные. Клиноременные популярны больше других. При росте оборотов мотора сходятся «щеки» шкива под влиянием центробежной силы, натягивая ремень. Ремень приводит в движение ведомый шкив.

Керамическое сцепление служит для высоких нагрузок, поэтому используется в гоночных автомобилях и тяжелых грузовиках. Для легкового транспорта оно не оправдано, так как происходит быстрое схватывание крутящего момента мотора.

Электромагнитное порошковое сцепление можно было встретить на определенных моделях автомобилей с ручным управлением. Суть его заключалась в том, что порошок, находящийся между дисками принимал требуемую жесткость тогда, когда подавалось напряжение на обмотку электромагнита. В итоге диски получали сцепление между собой, и вал мотора начинал крутить вал коробки передач. Не получило распространения из-за очень маленького ресурса.

Кулачковые КПП применяются в гоночных машинах. При этом педаль сцепления нужна только на старте. Далее она не участвует в переключении передач.

Новые разработки

Компания Nissan планируют полностью исключить механику между рулем и колесами, ее заменит электроника. Такая система называется «steer-by-wire».

Европейские конструкторы работают над созданием двухмассовых маховиков с маятниковой системой. Здесь должны добавиться самоопределяющиеся в пространстве 3-4 детали. За счет движения в противофазе они должны более эффективно гасить колебания. Существует несколько вариантов размещения таких деталей: внутри или снаружи маховика, а также на корпусе корзины. Немцы уже выпустили первые образцы с таким типом сцепления.

Сцепление автомобиля: назначение и устройство

Сцепление служит для кратковременного разъединения двигателя от трансмиссии и плавного их соединения при трогании с места, а также при переключении передач. Сцепление состоит из привода и механизма сцепления.

Устройство сцепления автомобиля

Схема гидравлического привода выключения сцепления и механизма сцепления:

1. коленчатый вал;
2. маховик;
3. ведомый диск;
4. нажимной диск;
5. кожух сцепления;
6. нажимные пружины;
7. отжимные рычаги;
8. нажимной подшипник;
9. вилка выключения сцепления;
10. рабочий цилиндр;
11. трубопровод;
12. главный цилиндр;
13. педаль сцепления;
14. картер сцепления;
15. шестерня первичного вала;
16. картер коробки передач;
17. первичный вал коробки передач.

Привод выключения сцепления

Привод выключения сцепления (гидравлического типа) состоит из:

• педали,
• главного цилиндра,
• рабочего цилиндра,
• вилки выключения сцепления,
• нажимного подшипника,
• трубопроводов.

При нажатии на педаль сцепления, усилие ноги водителя, через шток и поршень, передается жидкости, которая, в свою очередь, передает давление от поршня главного цилиндра на поршень рабочего. Далее шток рабочего цилиндра перемещает
вилку выключения сцепления и нажимной подшипник, который и передает усилие на механизм сцепления. Когда же водитель отпустит педаль, то под воздействием возвратных пружин все детали привода займут исходные позиции.

Механизм сцепления

Механизм сцепления представляет собой устройство, в котором происходит передача крутящего момента за счет работы сил трения. Именно механизм сцепления позволяет кратковременно разъединять двигатель и коробку передач, а затем вновь
плавно их соединять.

Кроме того, сцепление предохраняет детали трансмиссии от перегрузок. При неравномерном вращении коленчатого вала двигателя в трансмиссии возникают колебания. Для их гашения в сцеплении имеется гаситель колебаний или демпфер. Элементы механизма заключены в картер сцепления, который крепится к картеру двигателя.

Детали механизма сцепления

Механизм сцепления состоит из:

• картера и кожуха,
• ведущего диска (которым является маховик коленчатого вала двигателя),
• нажимного диска с пружинами,
• ведомого диска со специальными износостойкими накладками и гасителем колебаний.

Ведомый диск, связанный с первичным валом коробки передач, постоянно прижат к маховику нажимным диском под воздействием очень сильных пружин. За счет огромных сил трения между маховиком, ведомым и нажимным дисками, все это вместе, как единое целое, вращается при работе двигателя. Но это только тогда, когда водитель не трогает педаль сцепления, независимо от того едет ли или стоит на месте его автомобиль.

А для начала движения машины, необходимо прижать ведомый диск, связанный с ведущими колесами (через первичный вал коробки передач и другие составляющие трансмиссии), к вращающемуся маховику, то есть – включить сцепление.

Схема работы сцепления

Как правильно включать сцепление? Вначале приотпускаем педаль, то есть даем возможность пружинам нажимного диска подвести ведомый диск к маховику до их легкого соприкосновения. За счет сил трения диск, проскальзывая некоторое
время относительно маховика, тоже начнет вращаться, а ваш автомобиль потихоньку двигаться. Затем на две – три секунды удерживаем педаль сцепления в средней позиции для того, чтобы скорость вращения маховика и диска уравнялись.

Машина при этом немного увеличивает скорость движения. И, наконец, когда маховик вместе с нажимным и ведомым дисками уже вращаются вместе без проскальзывания с одинаковой скоростью, 100%-но передавая крутящий момент к коробке передач
и далее на ведущие колеса автомобиля, остается только полностью отпустить педаль сцепления и убрать с нее ногу.

Если при начале движения педаль сцепления резко бросить, то автомобиль «прыгнет» вперед, а двигатель заглохнет. В худшем же варианте, что-нибудь еще и сломается, так как в этот момент возникает сильная ударная волна, которая многократно увеличивает нагрузки на все детали двигателя и агрегаты трансмиссии.

Для выключения сцепления водитель нажимает на педаль, при этом нажимной диск отходит от маховика и освобождает ведомый диск, прерывая передачу крутящего момента от двигателя к коробке передач. Нажимать на педаль сцепления следует достаточно быстрым, но не резким, спокойным движением до конца хода педали.

Основные неисправности сцепления

Сцепление «ведет» (выключается не полностью) из-за большого свободного хода педали сцепления, перекоса нажимного подшипника, коробления ведомого диска или поломки пружин. Для устранения неисправности следует отрегулировать свободный ход педали, удалить воздух из гидропривода, заменить неработоспособные диски и пружины.

Сцепление «пробуксовывает» (включается не полностью) из-за малого свободного хода педали, замасливания или износа фрикционных накладок ведомого диска, поломки пружин. Для устранения неисправности необходимо отрегулировать свободный ход педали, промыть или поменять диски, пружины.

Сцепление включается резко вследствие заеданий в механизме привода, задирах на рабочих поверхностях дисков, маховика и разрушения фрикционных накладок ведомого диска. Для устранения неисправности следует заменить неисправные узлы привода, устранить задиры на поверхностях дисков, заменить ведомый диск.

Подтекание тормозной жидкости в приводе выключения сцепления возможно из главного или рабочего цилиндров, а также в соединительных трубках.
Для устранения неисправности следует визуально определить место утечки и заменить неисправные узлы, с последующей прокачкой всего гидропривода (удалить из него воздух).

Эксплуатация сцепления

При эксплуатации автомобиля необходимо периодически проверять уровень в бачке, питающем жидкостью гидравлический привод сцепления. Если уровень окажется меньше нормы, то его обязательно следует восстановить, долив тормозной жидкости.
В противном случае, когда ее уровень понизится до нуля, усилие вашей ноги на педали сцепления будет передаваться в никуда.

Пониженный уровень жидкости или неправильная регулировка сцепления может привести к тому, что передачи на вашем автомобиле будут включаться с огромным усилием или вообще включаться не будут. И если, при полностью нажатой педали
сцепления, вам все-таки удастся «впихнуть» первую передачу, то автомобиль самопроизвольно начнет медленное движение, хотя в данный момент двигатель еще должен быть отделен от ведущих колес.

Как это может случиться и почему машина едет?

Описанная неприятность называется – сцепление ведет. Суть происходящего в следующем. В то время, когда ведомый диск сцепления не должен иметь контакта с маховиком, он все-таки за него немного цепляется, и поэтому часть крутящего момента передается на вал коробки передач и далее на ведущие колеса.

Со сцеплением может случиться неприятность и другого рода. Так как каждый раз, отпуская педаль сцепления, мы заставляем обе поверхности ведомого диска сильно тереться о железный маховик и не менее железный нажимной диск, то естественно боковые поверхности ведомого диска со временем изнашиваются.

Это нормальный процесс, предусмотренный конструкцией автомобиля, и ведомый диск является расходным материалом. Однако наступает момент, когда и первая передача включена, и педаль сцепления наверху, и «газуете» вы так, что у проезжающих мимо водителей «сердце кровью обливается». Но износ накладок ведомого диска уже настолько велик, что теперь он не зажимается между маховиком и нажимным диском с должным усилием, и, прокручиваясь, не передает крутящий момент от двигателя к трансмиссии. Описанное явление называется – сцепление пробуксовывает.

Конечно, здесь описан пример совсем уж глухого и слепого водителя, потому что машина намного раньше «предупреждала» его о том, что такой случай может произойти в ближайшее время. Еще раньше, на подходе к максимальному износу, ведомый диск начал пробуксовывать, сначала на четвертой передаче, затем на третьей и так далее.

Начало критического износа легко определить, двигаясь на четвертой передаче со скоростью 40 – 45 км/ч. Если при активном нажатии на педаль газа обороты
двигателя начинают увеличиваться, а машина продолжает движение с постоянной скоростью, то в подтверждение своей догадки вы еще и унюхаете специфический запах «подгорающих» накладок диска. Значит, пора покупать новый диск.

«Шелест» в районе сцепления и его пропадание при полностью нажатой педали сцепления означает, что вы должны готовится к замене выжимного подшипника. Резкие старты и ускорения машины, постоянное держание ноги на педали сцепления при
движении ведут к ускоренному износу не только сцепления, но и других агрегатов автомобиля.

Укорачивает срок службы сцепления и еще одна плохая привычка. Это когда водитель долго удерживает педаль сцепления в нажатом состоянии, например, на все время остановки перед красным сигналом светофора.
