Если у вас в Калине перестал работать тот или иной электрический прибор — фары, ближний или дальний свет, прикуриватель, печка, поворотники, а также другие устройства, то нужно первым делом найти причину неработоспособности, в частности проверьте предохранители и реле в Ладе Калина.

Первым делом в электрических цепях проверяются предохранители, потому как они являются самым слабым местом цепи и обычно первыми выходят из строя. О том, какие предохранители за что отвечают в Ладе Калине, а также где стоят реле и как найти нужное, читайте далее.

Если вы не хотите попасть в неприятную ситуацию, когда из-за сгоревшего предохранителя отказывается работать тот или иной прибор, а целого под рукой нет, полезно взять за правило всегда возить с собой набор, состоящий из разных предохранителей.

Для Лады Калины можно купить подобный набор в любом автомагазине, продающем автозапчасти для отечественных автомобилей. Места он занимает совсем немного, зато польза от него в случае выхода из строя значительно сократит ваше время для устранения неисправности.

Предохранители в Ладе Калине расположены под приборной панелью, в блоке, который находится слева от руля. Чтобы до него добраться, нужно открыть крышку, в которую встроен выключатель света фар. Крышка на защёлках, если потянуть её за верхнюю часть на себя, она откроется и откинется вниз (нижняя её часть закреплена на оси).

F1 (10 А) — иммобилайзер, лампы и датчики приборной панели, фонарь заднего хода, поворотники. Если у вас перестала работать какая-либо «стрелка» на приборной панели, или перестала загораться одна или все контрольные лампы, проверьте этот предохранитель, а также сами датчики или лампы.

Если при включении задней передачи не загорается задний белый свет, дело может быть также в этом предохранителе, либо в выключателе заднего хода.

Выключатель заднего хода находится на коробке передач, чтобы его поменять, скорее всего понадобится снять защиту картера двигателя, чтобы добраться до него.

Расположен с левой стороны по ходу движения на задней части коробки передач.

Если не работают поворотники и этот предохранитель целый, проверьте также реле К5, ручку включения указателей поворотов, её разъём, а также лампы самих поворотников.

F2 (30 А) — электрические стеклоподъёмники.
Если перестали работать стеклоподъёмники, проверьте этот предохранитель, а также реле К2. Если предохранитель и реле исправные, то может быть целый ряд причин. Для начала попробуйте нажать кнопку стеклоподъёмника и хлопнуть дверью. Если механизм «закусило» при поднятом положении стекла, это может помочь.

Источник:

Россия, Пенза 2015г

Лада Калина 2 cтартовала в продаже в Июле 2013 года. Автомобиль, что называется «полный фарш» — двигатели 21116, 21126, 21127, диски штампосварные 14”, атермальные стекла, передние подушки безопасности, АБС 9.

1, электростеклоподъемники передних дверей, улучшенная шумоизоляция, система курсовой стабилизации (ESC), антипробуксовочная система(TCS). Комплектации как с 8, так и с 16 клапанным мотором. Комплектация Люкс оснащается японской АКПП Jatco.

Лада Калина 2, как и другие модели семейства Лада, так же имеет кучу комплектаций, из которых 3 основные: Стандарт, Норма, Люкс.

Блок предохранителей — находится слева от рулевой колонки на панели приборов. Для доступа необходимо снять крышку.

Монтажный блок 2192, 2194

№ОБозначение («Норма»)»Люкс»К1Реле электровентилятора системы охлаждения двигателяК2Реле включения блокировки дверейК3Дополнительное реле стартераК4Дополнительное реле (50 A)К5Реле стеклоочистителяК6Реле включения дальнего света фарК7Реле звукового сигналаК8Реле включения ближнего света фарК10Реле включения обогрева заднего стеклаК11Реле главноеК12Реле топливного насосаК13Реле электровентилятора системы охлаждения двигателя 3ДополнительноеК14Реле обогрева ветрового стекла 1Реле электровентилятора системы охлаждения двигателя 3К15Реле обогрева ветрового стекла 2Реле обогрева ветрового стекла 1К16Реле компрессора кондиционераРеле обогрева ветрового стекла 2К17-Реле компрессора кондиционера F1(15A)Катушки зажигания, Форсунки, Питание контроллера, Реле электровентиляторов радиаторов.F2(25A)Питание центрального блока кузовной электроники, Модуль двери водителя.F3Питание контроллера АКП, Привод управления АКП ( Варинат Люкс ).F4(15A)Питание контроллера подушек безопасности.F5(7.5A)Питание комбинации приборов. Питание контроллера ЭСУД, ЭУР. Датчик педали тормоза. Датчик скорости. Селектор АКПП. Переключатель омывателя ветрового стекла. Реле обогрева заднего стекла. Реле ветрового стекла, реле обогрева сидений, разгрузочное реле, блок кузовной электроники.F6(7.5A)Реле лампы заднего хода, Питание АКПП.F7(7.5A)Клапан продувки адсорбера, ДМРВ, Датчик фаз, ДК.F8(25A)Обогрев заднего стекла и наружных зеркал.F9(5A)Габаритные огни правого борта.F10(5A)Габаритные огни левого борта, 2 фонаря освещения номерного знака, подсветка клавиш.F11(5A)Задние ПТФ.F12(10A)Ближний свет и питание электрокорректора правого борта.F13(10A)Ближний свет и питание электрокорректора левого борта.F14(10A)Дальний свет правого борта.F15(10A)Дальний свет левого борта.F16(10A)Правая ПТФ.F17(10A)Левая ПТФ.F18(20A)Обогрев передних сидений и прикуриватель.F19(7.5A)Контроллер АБС.F20(15A)Звуковой сигнал.F21(10A)Топливный электронасос.F22(15A)Омыватель ветрового и заднего стекол, задний стеклоочиститель.F23(5A)Питание комбинации приборов и диагностического разъема.F24(7.5A)Питание муфты компрессора кондиционера и контроллера климатической системы.F25(7.5A)Датчик педали тормоза.F26(25A)Электронные клапаны АБС.F31(30A)Питание центрального блока кузовной электроники, кратковременное включение дальнего света, моторедуктор стеклоочистителя.F32(30A)Электровентилятор отопителя и контроллер климатической системы.

Блок силовых предохранителей под капотом

F1(50A)Обогрев ветрового стекла;F2(60A)Цепь между генератором и аккумулятором;F3(60A)Цепь между генератором и аккумулятором;F4(40A)Электровентиляторы радиатора 2 шт;F5(50A)Питание контроллера Электроусилителя руля;F5(40A)Питание электродвигателя возвратного насоса антиблокировочной системы тормозов.

Источник:

Блок предохранителей Калина 2, его схема, назначение всех предохранителей и реле (21925, 21927 Люкс)

На автомобилях «Лада Калина-2» и «Гранта» установлены похожие блоки предохранителей. Электрическая схема этих авто содержит так называемый ЦБКЭ.

Центральный блок курсовой электроники отвечает за работу поворотников, стеклоподъёмников и некоторых других систем. А реле, включающее лампу поворотника, в электрической схеме отсутствует.

Заметим, что на многих современных авто используется похожее решение.

Начальные сведения об электрической схеме

Основной блок предохранителей в Калине 2 размещён слева от рулевой колонки и закрыт пластиковой крышкой. С внутренней стороны есть этикетка, где напечатана схема расположения деталей.

Основной блок, расположенный слева от рулевой колонки

Заметим, что в «Люксе» используется один набор реле, тогда как в комплектациях «Норма/Стандарт» он – несколько другой.

Реле «К5» отсутствует в обоих наборах, а деталь «K6» может отсутствовать в варианте исполнения «Стандарт».

Наборы предохранителей, в свою очередь, могут содержать или не содержать элемент «F3» (предохранитель АКП).

Плавкие предохранители, перечень и описание

Электрическая схема автомобиля «Калина-2» в сумме может содержать до 38-ми плавких предохранителей. Блок, установленный под капотом, содержит 6 предохранителей, рассчитанных на значительную силу тока. Мы, в свою очередь, рассмотрим схему основного блока:

Все плавкие предохранители в электрической схеме Калины-2

1. F1, 15А: зажигание, форсунки, питание ЭБУ и реле вентиляторов радиатора;
2. F2, 25А: питание блока ЦБКЭ и модуля передней левой двери;
3. F3, 15А: электропривод АКП, также питание ЭБУ АКП;
4. F4, 15А: питание узла подушек безопасности;
5. F5, 7,5А: датчик скорости, датчик педали тормоза, питание приборной панели и контроллеров ЭУР, ЭСУД, питание селектора АКПП, напряжение на обмотках разгрузочного реле и реле обогревателей стёкол и сидений, питание блока кузовной электроники, переключатель омывателя;
6. F6, 7,5А: питание электроники АКП и реле ламп заднего хода;
7. F7, 7,5А: напряжение на клапане продувки адсорбера, на датчике фаз, ДМРВ, ДК;
8. F8, 25А: цепь обогревателя заднего стекла и обогревателя зеркал;
9. F9, 5А: все «габариты» справа;
10. F10, 5А: все «габариты» слева, лампы подсветки номерного знака, клавиши;
11. F11, 5А: задние «противотуманки»;
12. F12, 10А: лампа ближнего света, электрокорректор правой фары;
13. F13, 10А: лампа ближнего света, электрокорректор левой фары;
14. F14, 10А: лампа дальнего света справа;
15. F15, 10А: лампа дальнего света слева;
16. F16, 10А: «противотуманка» справа;
17. F17, 10А: «противотуманка» слева;
18. F18, 20А: цепь обогревателя сидений и цепь прикуривателя;
19. F19, 7,5А: питание контроллера ABS;
20. F20, 15А: сигнал;
21. F21, 10А: двигатель топливного насоса;
22. F22, 15А: омыватели лобового и заднего стекла, дворник задний;
23. F23, 5А: питание диагностического разъема, а также приборной панели;
24. F24, 7,5А: цепь муфты мотора-компрессора кондиционера, питание контроллера кондиционера;
25. F25, 7,5А: напряжение на датчике педали тормоза;
26. F26, 7,5А: приводы клапанов ABS;
27. F31, 30А: кратковременное включение дальнего света, питание ЦБКЭ, мотор-редуктор передних дворников;
28. F32, 30А: цепь вентилятора отопителя, питание контроллера кондиционера.

Элементы F27-F30 являются резервными. Не нужно искать отдельный предохранитель, отвечающий за питание магнитолы – его нет. Поэтому, можете сразу устанавливать новую магнитолу, не открывая крышку основного блока.

Блок сильноточных предохранителей находится под капотом рядом с АКБ. Его элементы:

1. FF1, 40A (30А): цепь обогревателя лобового стекла;
2. FF2, 60A: линия генератор-АКБ;
3. FF3, 60A: линия генератор-АКБ;
4. FF4, 40A: вентиляторы радиатора;
5. FF5, 50A: питание узла ЭУР;
6. FF6, 40A: питание возвратного насоса ABS.

Перечень контактных реле

Если открыть главный блок предохранителей Калины 2, мы увидим набор корпусов электрических реле. Других блоков, содержащих реле, в автомобиле нет.

Перечислим элементы, применяемые в комплектации «Люкс» (21927/21947):

• К1: реле вентиляторов радиатора;
• К2: реле, включающее блокираторы дверей;
• К3: добавочное реле стартёра;
• К4: дополнительное реле (коммутирует ток 50А);
• К6: реле стеклоочистителей;
• К7: реле, включающее дальний свет;
• К8: реле сигнала;
• К9: реле, включающее ближний свет;
• К10: реле обогревателя заднего стекла;
• К11: основное реле зажигания;
• К12: реле, включающее топливный насос;
• К13: дополнительное реле;
• К14: реле вентиляторов радиатора 3;
• К15: реле обогревателя лобового стекла 1;
• К16: реле обогревателя лобового стекла 2;
• К17: реле, включающее компрессор кондиционера.

Предохранитель прикуривателя Калины: где находится у Лады

Современные автолюбители редко используют данное гнездо по своему непосредственному назначению. В разъем прикуривателя подключаются дополнительные устройства типа зарядки для телефона или прочих девайсов. Самые распространенные:

• электрический компрессор;
• GPS-навигатор для расчета маршрута следования;
• видеорегистратор;
• зарядка для мобильного телефона, ноутбука или планшета.

Со временем данный прибор может поломаться: предохранители – перегореть или оплавиться провода. Это чревато массой неудобств даже для некурящего водителя. О том, как провести замену предохранителя прикуривателя автомобиля Лада Калина, где находится монтажный блок и прочие нюансы работы, рассказано ниже.

Блок реле и предохранителей автомобиля Лада Калина

Каждый участок цепи защищен специальным элементом. Это предохранитель. Сила тока рассчитана под определенные значения. Из-за различных факторов (короткое замыкание, большая нагрузка на цепь), этот показатель может превышать максимально допустимые значения. Защитный элемент (предохранитель) установлен специально для того, чтобы сберечь сохранность проводов. Внутри него перегорает тонкая металлическая перемычка. После этого на Лада Калина требуется замена предохранителя.

Как правило, помимо прикуривателя, параллельно подключено несколько дополнительных элементов. У модели второго поколения в цепи также находится подогрев сидений. Если эти два устройства на Калина 2 перестали работать одновременно, то стоит открыть монтажный блок и осуществить замену предохранителя прикуривателя.

Схема предохранителей на Лада Калина 1 и 2 поколения

Инженеры АвтоВАЗ разместили монтажный блок в левой части автомобиля, возле переключателя режимов света, за декоративной панелью. Чтобы добраться до блока предохранителей Калина, следует отщелкнуть пластиковые фиксаторы, удерживающие крышку статичной. За ней находится управляющий блок с защитными предохранителями и реле.

Схема первого поколения Лада Калина выглядит следующим образом:

Номер, F	Показатель силы тока, ампер	Назначение
1	10	Сигналы указателей поворота, приборка, иммобилайзер
2	30	Передние стеклоподъемники дверей (привод электромотора)
3	10	Аварийка
4	20	Дворники ветрового стекла, омыватель, обогрев
5	25	Привод печки
6	20	Гудок
7	10	Лампа освещения внутреннего пространства
8	20	Элемент обогрева заднего стекла
9	5	Лампа освещения перчаточного отделения, правый габарит
10	5	Левый габарит, лампа подсветки номерного знака
11	7,5	Задние противотуманки
12	7,5	Ближний свет правой оптики, корректор фар
13	7,5	Ближний свет левой оптики, корректор фар
14	10	Дальний свет справа
15	10	Дальний свет слева
16	10	Правая противотуманка
17	10	Левая противотуманка
18	15	Подогрев кресел
19	10	Блок АБС
20	15	Прикуриватель
21	10	Ограничитель на рычаге КПП
22	15	Защитная сигнализация
23, 24, 25	Резерв
26	25	АБС
27	50	Электроусилитель рулевого колеса
28	50	АБС

Для следующей генерации авто электрическую цепь поменяли. Поэтому устройство блока на Лада Калина 2 другое:

Номер, F	Показатель силы тока, ампер	Назначение
1	15	Катушки зажигания, вентилятор радиатора, блок мозгов
2	25	Электрическое оборудование (складывание зеркал, стеклоподъемники)
3	15	Автомат
4	15	Датчик аирбегов
5	7,5	Приборка, электроусилитель рулевого колеса, стеклоочистители лобовухи, подогрев ветрового и заднего стекол
6	7,5	Лампа включенной задней передачи
7	7,5	Датчик расхода воздуха, клапан абсорбера
8	25	Элемент обогрева заднего и боковых зеркал
9	5	Лампа габаритов правой фары
10	5	Левый габарит, лампа подсветки номерного знака
11	5	Задние противотуманки
12	10	Ближний свет правой оптики, корректор фар
13	10	Ближний свет левой оптики, корректор фар
14	10	Дальний свет справа
15	10	Дальний свет слева
16	10	Правая противотуманка
17	10	Левая противотуманка
18	20	Прикуриватель, подогрев кресел
19	7,5	Блок АБС
20	15	Звуковой сигнал
21	10	Топливный насос
22	15	Дворники, омыватель стекол
23	5	Диагностическое гнездо
24	7,5	Блок климата или кондиционер
25	7,5	Сигналы торможения
26	25	АБС
27, 28, 29, 30	Запас
31	30	Мотор дворников
32	30	Печка

Часто перегорают предохранители?

Если постоянно приходится менять защитный элемент, но после ремонта он все равно продолжает гореть, то причину следует искать в другом месте. Скорее всего, по цепи ходит короткое замыкание, предохранитель перегорает.

Стоит осмотреть провода на Лада Калина на предмет заломов или потертостей. Открываем капот и инспектируем состояние кабелей, это поможет выяснить причину сгорания предохранителя. При солидном возрасте автомобиля или вследствие неграмотных манипуляций с электрикой, провода могут коротнуть и выгореть. В самой цепи возникнет обрыв, срабатывает предохранитель. Диагностировать эту поломку следует при помощи мультитестера. Провода, приходящие к прикуривателю, прозваниваются на предмет сопротивления. Если нет питания, то один из кабелей оборван, это ведет к срабатыванию предохранителя.

На прикуриватель Лада Калина приходит три провода.

1. Основной плюс (красный провод). Приходит к аккумуляторной батарее через защитный элемент (предохранитель). Отвечает за нагрев внутренней спирали.
2. Постоянный плюс (желтый провод). Подключен к светофильтру. Отвечает за корректную работу лампочки подсветки.
3. Постоянный минус (черный провод). Масса, одним концом приходящая на корпус прибора, а вторым – к кузову автомобиля.

Каждый из них стоит проинспектировать, а при необходимости провести ремонт. При замене потребуется паяльная лампа с припоем, а также новые провода. Следует подключить новые кабели подходящего сечения.

Процесс замены

Для того чтобы поменять предохранитель прикуривателя модели Лада Калина, необходимо добраться до монтажного блока. Он должен располагаться за декоративной панелью, в левой части передней консоли.

1. Отщелкиваем пластиковые фиксаторы.
2. Берем пинцет, находящийся в монтажном блоке.
3. Вытаскиваем предохранитель №20 (первое поколение). Другой защитный элемент имеет №18 (второе поколение).
4. Устанавливаем новый предохранитель.

Важно, чтобы значение новой детали совпадало с рекомендованными производителем (15 ампер – первая генерация, 20 ампер – вторая). В противном случае велика вероятность увеличенной нагрузки по цепи, срабатывания предохранителя. Это может вызвать оплавление проводки, короткое замыкание и пожар.

Маркировка предохранителя на универсале Lada

Для данной модификации модели предусмотрены те же защитные элементы. Номер предохранителя прикуривателя универсала Лада Калина – 20 или 18 в зависимости от поколения. После установки нового элемента рекомендовано соблюдать некоторые правила, чтобы продлить срок функционирования устройства.

1. Не подключать на Лада Калина несколько мощных приборов одновременно (через разветвитель). Иначе сгорит предохранитель. Общая мощность подключаемых устройств рассчитывается по значению (P=I*A, где I – напряжение 12 вольт, а A – сила тока). Для первого поколения этот показатель – 180 Ватт, для второго – 240 Ватт.
2. Не устанавливать предохранитель, рассчитанный на большую силу тока, чем рекомендованный производителем.
3. Не допускать разбалтывания гнезда или плохого контакта с патроном – это может привести к короткому замыканию.

Что делать, если замена предохранителя не помогла

Есть дополнительные неисправности, из-за которых устройство на Калине может поломаться. К ним относятся.

1. Плохие контакты. Со временем или от интенсивного использования, соединение внутри прибора может нарушаться. Неправильная установка девайсов приводит к разбалтыванию гнезда и плохому контакту. Срабатывает предохранитель. Это лечится подгибанием металлических усиков на патроне, а также перепайкой контактов.
2. С возрастом на прикуривателе Калины появляются окислы или ржавчина, что плохо сказывается на его работе. Исправить ситуацию можно, обработав контактные места надфилем. Необходимо зачистить их и удалить все следы коррозии. Еще одной неисправностью становится перегоревшая нихромовая спираль. Здесь рекомендована замена прибора.

Цена нового прикуривателя на Калину составляет 300 – 750 рублей. При выборе надо покупать оригинальные детали. Они должны быть аккуратно упакованы, а внутри располагаться паспорта качества и сертификаты соответствия. При покупке дешевых китайских аналогов будьте готовы к тому, что предохранители могут сгорать, а само устройство – работать недолго и некорректно.

инструкция

Иногда требуется полная замена устройства. Для этого необходимы запчасти и стандартная отвертка. Порядок работ выполняется так.

1. Открываем капот, находим аккумулятор и снимаем с него минусовую клемму.
2. Выкручиваем три болта крепления вокруг рукоятки стояночного тормоза, что расположен поверх центрального тоннеля. Осуществляем демонтаж концевика ручного тормоза.
3. Выкручиваем задний саморез крепления, а также дополнительные шурупы по бокам.
4. Снимаем чехол с рычага коробки передач, а затем поднимаем чехол тоннеля.
5. Отключаем штекер с питанием, приходящий на цепь электропроводки.
6. Нажимаем специальные защелки, удерживающие сам прибор. После того, как он выскочит, можно его заменить.
7. Далее устанавливаем новую деталь на Лада Калина и осуществляем процесс обратной сборки.

Расположенное ниже видео поможет понять, где находится, а также как заменить предохранитель прикуривателя модели Лада Калина.

Предохранитель на стартер лада калина

Блок, установленный на торпеде авто

Ни один автовладелец не застрахован от неполадок электрооборудования своего автомобиля. Хотя бы однажды такая проблема может возникнуть у любого, даже самого внимательного владельца авто. Скорее всего, она связана с выходом из строя предохранителей.

Самым важным и сложным является определение того элемента, который несет ответственность за конкретное оборудование. Не всегда у водителя, столкнувшегося с проблемой, будет под рукой книжка с подсказками. К тому же иногда причина неполадок может касаться прикуривателя. Поэтому для начала надо найти, что именно вызвало сбой в работе.

Предохранители монтажного блока

Комплект блока предохранителей Лада Калина располагается в монтажном отсеке, который находится в салоне автомобиля слева, на уровне колен — под защитной крышкой. Как только появляется какая-либо проблема с любым из электроприборов, следует проверить блок оградителей. Возможно, отвечающий за тот или иной элемент предохранитель сгорел. При сбое в работе прикуривателя искать проблему тоже надо в этом блоке.

Когда открывается крышка блока предохранителей, представшая взгляду картина может сначала показаться совершенно непонятной. В блоке находятся все оградители, и сложно сразу определить, какой из них необходимо проверить, поскольку их огромное количество. Чтобы автолюбители не запутались, производители придумали схему обозначения элементов, в которой нужно один раз хорошенько разобраться. Когда схема станет понятна, в следующий раз найти необходимый охранитель в Калине будет намного легче.

Расположение блока в машине

Иногда необходима установка в салоне автомобиля второго прикуривателя, который может заменить розетку для переносной лампы. Она нужна для комфортной работы после снятия крышки блока предохранителей.

На Ладу Калину устанавливают монтажные блоки от компании DELPHI. С правой стороны производитель расположил 4 запасных предохранителя и специальные щипцы, для того чтобы детали можно было достать.

Маркировка плавких предохранителей

Для того чтобы понять, за какие узлы и агрегаты отвечают оградители Лады, необходимо взглянуть на крышечку блока предохранителей. С обратной стороны нарисована таблица, где дана маркировка предохранителей и соответствующая этому обозначению картинка. Этих рисунков вполне достаточно, чтобы во всем разобраться. После анализа изображений схема предохранителей Лада покажется не такой устрашающей.

Помимо предохранителей, которые обозначаются латинской буквой F, производители отметили и реле. Данные элементы маркируются буквой K. Стоит обратить внимание еще и на то, что на крышечке изображены сначала предохранители, а затем реле. В самом блоке Калины все наоборот.

Перечень плавких предохранителей, защищающих те или иные цепи.

F1 — блок управления иммобилизатором, выключатель аварийной сигнализации, набор приборов.

Каждый предохранитель контролирует работу определенного узла авто

F2 — стеклоподъемники.

F3 — выключатель аварийной сигнализации.

F4 — стеклоочиститель.

F5 — отопитель, блок управления электроусилителем.

F6 — звуковой сигнал.

F7 — комбинация приборов, освещение салона.

F8 — обогрев заднего стекла.

F9 — правые габаритные огни.

F10 — левые габаритные огни.

F11 — блок управления иммобилизатором.

F12 — правый ближний свет.

F13 — левый ближний свет.

F27 — блок управления электроусилителем (большой предохранитель красного цвета на 50 A).

F28 — блок управления системой антиблокировки колес (если ABS отсутствует, то данное место пустует).

F14 — правый дальний свет.

F15 — левый дальний свет.

F16, F17 — противотуманные фары.

F18 — обогрев сидений.

F19 — АBS.

F20 — прикуриватель.

F21 — блокировка заднего хода.

F22 — блок управления электропакетом.

F23, F24, F25 — запасные.

F26 — АBS.

Реле и его предохранители

Предназначение предохранителей, располагающихся в блоке реле Калины:

• K1 — омыватель фар;
• K2 — включение цепи стеклоподъемников;
• K3 — включение стартера;
• K4 — дополнительное реле (зажигания);
• K5 — указатели поворотов и аварийной сигнализации;
• K6 — омыватель и очиститель ветрового стекла;
• K7 — дальний свет;
• K8 — звуковой сигнал;
• K9 — передние противотуманные фары;
• K10 — подогрев заднего стекла;
• K11 — подогрев передних сидений;
• K12 — запасное реле.

Оградительные части различны по цветам. Каждый цвет обозначает ту или иную силу тока. Для исключения короткого замыкания рекомендуется учитывать данные значения. Щипчики, имеющиеся в комплекте, помогут провести замену необходимого элемента и восстановить работу электрооборудования без повреждения частей монтажного блока.

Данный блок считается основным. Помимо него, на Калине есть еще два дополнительных. Один из них располагается под пепельницей, около рычага коробки передач, под крышечкой, для снятия которой нужно ее чем-нибудь поддеть. В данном отсеке можно увидеть диагностический разъем ЭСУД и предохранители, отвечающие за топливный насос, силовую цепь основного реле и цепь постоянного питания ЭСУ.

При проведении восстановительных и ремонтных работ необходимо отключать аккумулятор. Поврежденный оградитель заменяется на рабочий с помощью пинцета.

Блок дополнения

Он располагается справа снизу на панели приборов, у воздуховода печки, и тоже закрыт крышкой. Крышка крепится на шуруп, чтобы ее снять, необходимо этот шуруп открутить. Для демонтажа самого блока реле пригодится ключ № 10.

Блок реле отвечает за следующие функции и узлы.

1. Включение вентилятора охлаждения двигателя (с низкой и высокой скоростью).
2. Главное реле.
3. Предохранитель вентилятора.
4. Реле включения топливного насоса.

Предохранители и реле Лада Калина 2 со схемами блоков и описанием назначения

Лада Калина 2 го поколения (ВАЗ-2192, ВАЗ-2194) выпускалась в 2013, 2014, 2015, 2016, 2017 и 2018 году с кузовами хэтчбек и универсал как в стандартных версиях, так и все дорожная версия Cross и спортивная — Sport. В данной публикации вы найдете описание предохранителей и реле Лада Калина 2 го поколения со схемами блоков и фото — примерами исполнения. Выделим предохранитель отвечающий за прикуриватель. В заключении предложим для скачивания полные электрические схемы Калины 2.

Исполнение схем блоков и назначение элементов в них может отличаться от представленного и зависит от года выпуска и уровня оснащения вашего автомобиля Калина 2 (люкс, стандарт, норма). Сверяйте описанием со своим, нанесённым на обратную сторону защитной крышки или иной технической документацией.

Блок в салоне

Главный блок предохранителей и реле находится в салоне, под панелью приборов со стороны водителя, за защитной крышкой.

Вариант 1

Фотография

Схема 1

Схема 2

Описание предохранителей

F1	15А Катушки зажигания, Форсунки, Контроллер системы управления двигателем
F2	25А Норма, Люкс: Центральный блок кузовной электроники, Модуль двери водителя Стандарт: Дневные ходовые огни
F3	15А Норма, Люкс: Контроллер управления автоматической коробкой переключения передач, Привод управления автоматической коробкой переключения передач Стандарт: Аварийная сигнализация
F4	15А Контроллер системы надувных подушек безопасности
F5	7,5А Клемма 15 приборов
F6	7,5А Свет заднего хода, Указатели поворота (Стандарт) Контроллер управления автоматической коробкой переключения передач (Норма, Люкс)Блок управления системой безопасной парковки (Норма, Люкс)
F7	7,5А Клапан продувки адсорбера Датчик массового расхода воздуха/ датчик давления Датчик фазДатчики концентрации кислорода
F8	25А Обогреватель заднего стекла, Обогреватели наружных зеркал (Норма, Люкс)
F9	5А Габаритные огни правого борта
F10	5А Габаритные огни левого борта Подсветка приборов и клавиш Фонари освещения номерного знака Плафон освещения багажникаПлафон освещения вещевого ящика
F11	5А Задние противотуманные огни
F12	10А Ближний свет, правая фара Электро корректор правой фары
F13	10А Ближний свет, левая фара Электро корректор левой фары
F14	10А Дальний свет, правая фара
F15	10А Дальний свет, левая фара
F16	10А Правая противотуманная фара
F17	10А Левая противотуманная фара
F18	20А Обогреватели передних сидений, Прикуриватель
F19	5А Норма, Люкс: Блок управления АБС 20А Стандарт: Моторедукторы блокировки замков дверей
F20	15А Звуковой сигнал
F21	10А Топливный насос
F22	25А Омыватель ветрового стекла Центральный блок кузовной электроники Омыватель заднего стеклаОчиститель заднего стекла
F23	5А Комбинация приборов Диагностический разъем
F24	7,5А Норма, Люкс: Муфта компрессора кондиционера Контроллер системы автоматического управления климатической установкойСтандарт: Резерв
F25	7,5А Сигналы торможения Плафон освещения салона (Стандарт)
F26	10А Норма, Люкс: Центральный блок кузовной электроникиСтандарт: Резерв
F27 F31	25А Норма, Люкс: Блок управления АБС30А Стандарт: Электро стеклоподъемники передних дверей
F28 F32	30А Электро вентилятор отопителя (Стандарт) Контроллер системы автоматического управления климатической установкой

За прикуриватель отвечает предохранитель номер 18 на 15А.

Назначение реле

K1	Реле электро вентиляторов охлаждения радиатора
K2	Реле электро вентиляторов охлаждения радиатора
K3	Дополнительное реле стартера
K4	Разгрузочное реле выключателя зажигания
К5	Реле аварийной сигнализации
K6	Реле обогрева сидений / Реле очистителя
K7	Реле дальнего света фар
K8	Реле звукового сигнала
K9	Реле ближнего света фар
K10	Реле обогрева заднего стекла и наружных зеркал
K11	Главное реле ЭСУД
K12	Реле топливного насоса
K13	Реле света заднего хода
K14	Реле электро вентиляторов охлаждения радиатора
K15	Реле обогрева ветрового стекла
K16	Реле обогрева ветрового стекла
K17	Реле муфты компрессора кондиционера

Вариант 2

Схема

Общее обозначение элементов

Расшифровка предохранителей

F1	15А Катушки зажигания, Форсунки, Контроллер системы управления двигателем
F2	30А Норма, Люкс: Центральный блок кузовной электроники, Модуль двери водителя Стандарт: Дневные ходовые огни
F3	15А Норма, Люкс: Контроллер управления автоматической коробкой переключения передач, Привод управления автоматической коробкой переключения передач
F3	10А Стандарт: Аварийная сигнализация
F4	15А Контроллер системы надувных подушек безопасности
F5	7,5А Клемма 15 приборов
F6	7,5А Свет заднего хода, Контроллер управления автоматической коробкой переключения передач (Норма, Люкс)
F7	7,5А Клапан продувки адсорбера, Датчик массового расхода воздуха/ датчик давления, Датчик фаз, Датчики концентрации кислорода
F8	7,5А Стандарт: Указатели поворота Норма, Люкс: Резерв
F9	5А Габаритные огни правого борта
F10	5А Габаритные огни левого борта, Подсветка приборов и клавиш, Фонари освещения номерного знака, Плафон освещения багажника, Плафон освещения вещевого ящика
F11	5А Задние противотуманные огни
F12	10А Ближний свет, правая фара, Электро корректор правой фары
F13	10А Ближний свет, левая фара, Электро корректор левой фары
F14	15А Прикуриватель в багажнике
F15	10А Очиститель заднего стекла, Омыватель заднего стекла
F16	5А Норма, Люкс: Модуль двери водителя, Стандарт: Резерв
F17	Резерв
F18	Резерв
F19	20А Стандарт: Блокировка двери, Норма, Люкс: Резерв
F20	Резерв
F21	10А Дальний свет, правая фара
F22	10А Дальний свет, левая фара
F23	10А Норма, Люкс: Правая противотуманная фара Стандарт: Резерв
F24	10А Норма, Люкс: Левая противотуманная фара Стандарт: Резерв
F25	15А Обогрев передних сидений
F26	5А Блок управления АБС
F27	15А Прикуриватель
F28	15А Топливный насос
F29	20А Центральный блок кузовной электроники (Норма, Люкс) Очиститель ветрового стекла, Омыватель ветрового стекла
F30	Резерв
F31	7,5А Норма, Стандарт: Муфта компрессора кондиционера, Контроллер системы автоматического управления климатической установкой Стандарт: Резерв
F32	7,5А Сигнал торможения, Плафон освещения салона
F33	25А Блок управления АБС
F34	5А Комбинация приборов, Диагностический разъем
F35	10А Норма, Люкс: Центральный блок кузовной электроники Стандарт: Резерв
F36	10А Звуковой сигнал
F37	10А Мультимедийная система
F38	Резерв
F39	Резерв
F40	Резерв
F41	Резерв
F42	30А Стандарт: Электро стеклоподъемники Норма, Люкс: Резерв
F43	50А Норма, Люкс: Контроллер АМТ Стандарт: Резерв
F44	30А Электро вентилятор отопителя, Контроллер системы автоматического управления климатической установкой (Норма, Люкс)
F45	25А Обогреватель заднего стекла
F46	Резерв

За прикуриватель отвечает предохранитель номер 27 на 15А.

Описание реле

К1	Разгрузочное реле выключателя зажигания
К2	Реле стартера
К3	Норма, Люкс: Реле электровентилятора охлаждения радиатора Стандарт: Реле стеклоочистителя
К4	Реле электровентилятора охлаждения радиатора
К5	Норма, Люкс: Реле муфты компрессора кондиционера Стандарт: Реле указателей поворота и аварийной сигнализации
К6	Норма, Люкс: Реле обогрева заднего стекла Стандарт: Реле передних электро стеклоподъемников
К7	Реле дальнего света фар
К8	Реле звукового сигнала
К9	Реле ближнего света фар
К10	Норма, Люкс: Реле света заднего хода (в комплектациях с АКПП) Стандарт: Резерв
К11	Главное реле ЭСУД
К12	Реле топливного насоса
К13	Реле обогрева сидений
К14	Норма, Люкс: Реле обогрева ветрового стекла Стандарт: Реле аварийной сигнализации
К15	Стандарт: Реле обогрева заднего стекла
К16	Стандарт: Реле аварийной сигнализации дополнительное

Блок под капотом

Он находится рядом с аккумуляторной батареей.

Фото — схема

Назначение

1. 30А Ближний свет фар или главное реле, цепи защищаемые предохранителями F1 и F21 монтажного блока в салоне 50А Обогреватель ветрового стекла
2. 60А Генератор
3. 60А Генератор
4. 30/40А Вентилятор отопителя (предохранитель печки гранты)
5. 50А Электромеханический усилитель рулевого управления
6. 60А Блок АБС

Электро схемы Лада Калина 2

Нужно больше информации про электросхемы Лады Калина второго поколения? Изучите данный материал: «скачать«.

Если вы владеете 1-ым поколением Калины, тогда вам подойдёт данное описание.

Остались вопросы? Задавайте их в комментарии.

Блок предохранителей Калина 2, его схема, назначение всех предохранителей и реле (21925, 21927 Люкс)

На автомобилях «Лада Калина-2» и «Гранта» установлены похожие блоки предохранителей. Электрическая схема этих авто содержит так называемый ЦБКЭ. Центральный блок курсовой электроники отвечает за работу поворотников, стеклоподъёмников и некоторых других систем. А реле, включающее лампу поворотника, в электрической схеме отсутствует. Заметим, что на многих современных авто используется похожее решение.

Предохранители на Лада Калина

Модификация и расположение предохранителей, реле схожее с Лада Ларгус, Приора, ВАЗ 2112. Главный блок предохранителей (далее — БП) установлен слева от рулевой колонки, в салоне. Количество модулей сокращено, в сравнении с Лада Ларгус, всего 32 шт., а реле – выпрямителей 17 штук.

Где находится дополнительный блок: установлен под капотом, в моторном отсеке, ближе к аккумуляторной батарее. В ходе систематической эксплуатации технического средства БП периодически выходят из строя, перегорают плавильные элементы. Установка новых процесс не сложный, задача посильная для большинства автолюбителей, но требует внимательности со стороны мастера.

Некорректная установка повлечет нестабильную работу агрегатов, цепей электрического питания.

Описание предохранителей на автомобиле Лада Калина

Автомобили Лада Калина оснащаются модулями ножевого типа, от использования цилиндрических инженеры отказались более пяти лет назад ввиду неэффективности.

Схема расположения реле – прерывателей

ОбозначениеКакой за что отвечает / что обеспечивает

K 1	Электрический вентилятор системы охлаждения
K 2	Центральный замок
K 3	Стартер (дополнительно)
K 4	Контакты сердцевины замка зажигания
K 5	Зарезервировано
K 6	Очиститель лобового стекла (дворники)
K 7	На фары, дальний свет оптики
K 8	Звуковое оповещение
K 9	Ближний свет оптики
K 10	Обогрев заднего стекла
K 11	Реле модуля управления силовым агрегатом
K 12	Реле топливной помпы
K 13	Зарезервировано
K 14	Дополнительное реле вентилятора системы охлаждения
K 15	Обогрев лобового стекла (основное)
K 16	—/— (дополнительное)
K 17	Система кондиционирования

Схема установки предохранителей Лада Калина

Маркировка / амперажЗа что отвечает (с описанием)

F (Ф-1) / 20	Электронный блок управления двигателем, система охлаждения, катушки зажигания, топливные форсунки
F (Ф-2) / 5	Электрический привод стеклоподъемников
F (Ф-3) / 10	Аварийка
F (Ф-4) / 10	Очиститель лобового стекла, фронтальная подушка безопасности
F (Ф-5) / 20	Замок зажигания
F (Ф-6) / 30	Задняя передача
F (Ф-7) / 30	Адсорбер, датчик расхода кислорода, датчик скорости
F (Ф-8) / 7,5	Обогрев заднего стекла
F (Ф-9) / 10	Габарит правый
F (Ф-10) / 10	Габарит левый
F (Ф-11) / 10	Задняя противотуманная фара
F (Ф-12) / 10	Ближний свет левый
F (Ф-13) / 30	—/— правый
F (Ф-14) / 30	Дальний свет правый
F (Ф-15) / 10	—/— левый
F (Ф-16) / 15	Передняя противотуманная фара левая
F (Ф-17) / 15	—/— правая
F (Ф-18) / 10	Обогрев сидений, вентилятор печки
F (Ф-19) / 10	АБС (ABS)
F (Ф-20) / 10	Сигнал, багажник, прикуриватель, трансмиссия, разъем для диагностики
F (Ф-21) / 5	Топливная помпа (бензонасос)
F (Ф-22) / 5	Центральный замок
F (Ф-23) / 5	Дневные ходовые огни
F (Ф-24) / 5	Система кондиционирования
F (Ф-25) / 5	Подсветка салона, стоп сигнал
F (Ф-26) / 5	АБС (ABS) дополнительно
F (Ф-27) / 20	Зарезервировано
F (Ф-28) / 15	Зарезервировано
F (Ф-29) / 15	Зарезервировано
F (Ф-30) / 20	Зарезервировано
F (Ф-31) / 15	Обогрев лобового стекла, магнитола, генератор
F (Ф-32) / 15	Печной отопитель, электрический усилитель руля

Цена блока в сборе от 2500 рублей, набор плавильных элементов от 500 рублей, поштучно от 100 рублей.

Признаки неисправности предохранителей

• Агрегаты, механизмы неактивны при заряженной батарее, целостной системе электрического питания;
• Модули в монтажном блоке с нехарактерно повышенной температурой;
• В машине слышен запах горелого;
• На щитке приборной панели сигнализируют индикаторы о неисправности силового агрегата, трансмиссии, системы электрического питания.

Причины выхода из строя предохранителей

• Нарушение сроков проведения технического осмотра;
• Покупка с последующей установкой неоригинальных запчастей;
• Непрофессиональный монтаж;
• Стороннее механическое повреждение;
• Короткое замыкание в электрической цепи;
• Деформация изоляционного слоя;
• Окисление контактов;
• Слабое крепление клемников;
• Попадание внутрь конструкции воды, образование конденсата.

Замена предохранителей на Лада Калина

Подготовительный этап:

• Набор новых реле – коммутаторов, предохранителей;
• Ветошь;
• Пластиковая лопатка, пинцет;
• Дополнительное освещение, фонарик.

Последовательность действий:

• Ладу Калина устанавливаем на платформу, блокируем задний ряд противооткатными башмаками, открываем водительскую дверь;
• В левой части торпеды, ближе к рулевому колесу, лопаткой отщелкиваем пластиковую крышку. Под ней расположен монтажный блок с предохранителями;
• Пластиковым пинцетом поочередно извлекаем модули, проверяем целостность плавильной пластины. Данный способ применим лишь в том случае, когда нам точно не известен порядковый номер неисправного предохранителя.

Для упрощения идентификации на тыльной стороне пластиковой крышки указаны порядковые номера каждого из модулей, нанесена маркировка, распиновка. Находим нужный нам модуль, извлекаем, устанавливаем новый.

Замена модулей в моторном отсеке также не сложная:

• Открываем капот, в левой части, за АКБ находится монтажный блок;
• Отщелкиваем пластиковую крышку, щипцами снимаем неисправный предохранитель, вставляем новый;
• Дополнительно проверяем реле – коммутатор на исправность. Устанавливаем новый по мере необходимости.

По завершении, запускаем двигатель, проверяем работу механизмов.

Средний ресурс эксплуатации предохранителей отечественного производства 45 – 50 тыс. км. Зарубежные аналоги служат дольше на 5 – 10 тыс. км.

Если возникают трудности с установкой монтажного блока, заменой предохранителей – обратитесь к специалистам СТО.

Рекомендации по уходу за предохранителями

• Покупать качественные, оригинальные модули защиты. Тщательно сверяйте каталожные артикулы с данными, указанными в руководстве по эксплуатации;
• Пользуйтесь услугами профессиональных мастерских;
• Периодически проверяйте целостность изоляционного слоя проводов, заменяйте новыми по мере необходимости.

Реле бензонасоса и предохранитель на Калине где находится

Бензонасос является неотъемлемой частью системы питания бензинового мотора. Чтобы насос в модели Лада Калина бесперебойно функционировал в цепи его электрического питания должно находиться исправное реле бензонасоса.

Насос выполняет забор порции топлива, которое традиционно расположено в баке. В Лада Калина эта емкость с бензином находится в корме кузова. В качестве магистралей, транспортирующих топливо не только в рампу с форсунками, но и обратно бак, присутствуют специальные трубопроводы. С помощью насоса в топливной рейке генерируется определенной величины давление, которое позволяет форсункам распылять бензин в виде факела (так называемый «туман»). Немаловажную функцию выполняет и предохранитель бензонасоса.

О причинах отказа системы топливоподачи

Как отмечалось, в модели Лада Калина топливный насос наделен электрическим приводом. Это предоставляет ряд определенных и важных преимуществ. Здесь в приоритете простота в конструктивном плане и надежность, позволяющая устройству иметь внушительный ресурс. Также отметим высокую безопасность, когда при остановке мотора система топливоподачи прекращает свое функционирование. Чтобы насос «долго жил», ему требуется качественный бензин, также выполняющий функцию охладителя устройства.

Итак, подробнее о главных причинах:

1. Топливо с несоответствующими нормам кондициями качества. Это приводит к постепенному засорению фильтра и некорректной работе узла подачи бензина.
2. Обрыв в электрической цепи питания насоса. Здесь виновником может быть не только предохранитель бензонасоса, который, кстати, следует проверять в первоочередном порядке, но и реле бензонасоса. Также среди причин могут иметь место окислившиеся контакты колодки питания насоса или обрыв подводящих проводов, что случается значительно реже.

В любом случае, если насос не работает, то потребуется тщательное диагностирование всего контура топливоподачи, обязательно нужно проверить предохранитель насоса, а также реле бензонасоса.

Меняем реле бензонасоса

В Лада Калина этот электрический элемент располагается в салоне, точнее ниже панели и поблизости к решетке воздухопровода. Чтобы обеспечить доступ к указанному реле потребуется демонтировать крышку монтажного блока. В этом случае понадобится мелкая отвертка с плоским наконечником.

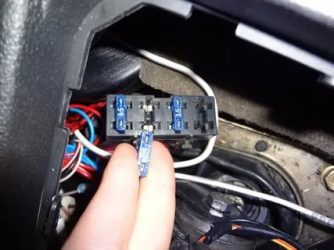

Перед непосредственным съемом реле бензонасоса не ленимся проверить предохранитель, который располагается также в блоке, но возле рычага трансмиссии и пепельницы. Перемычка плавкой вставки должна иметь целостный вид. Если имеет место неисправность, то предохранитель меняем на новую вставку с аналогичным показателем по силе тока. Чтобы извлечь элемент из посадочного гнезда пользуемся пинцетом.

https://www.youtube.com/watch?v=hQzygviHiZ8

Убедившись в сохранности предохранителя, но насос все еще не работает, перемещаемся к проверке реле. Здесь присутствует определенный нюанс. Неисправное реле демонтируется с применением ключа торцового типа, поэтому запасаемся им заранее.

Когда все поломки, присутствующие в цепи питания насоса устранены, запускаем мотор и убеждаемся в функционале устройства. Если насос топливоподачи все равно не работает, то потребуется более углубленная диагностика всех компонентов системы питания.

Устраняем неисправности насоса

Теперь перейдем к рассмотрению ситуации, когда причина кроется непосредственно в самом топливном насосе. Замена узла – это кардинальная мера, без которой можно обойтись практически в подавляющем большинстве случаев.

Схема

1. Для проверки насоса LADA Kalina потребуется выполнить его демонтаж.
2. Доступ к месту расположения устройства обеспечивается через заднюю часть салона. Для этого потребуется снять подушку заднего посадочного ряда.
3. Модуль насоса закрыт специальной крышкой, при съеме которой потребуется демонтировать фиксирующий крепеж.
4. При включении зажигания насос может не качать совсем или подавать топливо с перебоями. Если это присутствует, то устройству требуется профилактическая процедура или замена.
5. Дальнейший демонтажный процесс предусматривает снятие крышки и отсоединение патрубков.
6. Теперь можно открутить стопорящее кольцо, после чего нужно аккуратно вынимать насос из полости топливного бака.
7. Демонтированный узел внимательно осматриваем на предмет засорения присутствующего в его модуле фильтра, который выполнен в виде сетки. Если она не сильно засорена, то можно промыть, а когда присутствуют разрывы и высокая степень загрязнения, тогда требуется безальтернативная замена.

Такой вид регламентных работ не освещен эксплуатационным руководством Лада Калина. Несмотря на это, к замене сетки на насосе следует прибегать спустя каждые 50 тыс. км пройденного пути. Такой опыт имеет право на жизнь в связи с недостаточным качеством отечественного топлива.

Определить необходимость замены фильтрующего компонента насоса совсем несложно. Как отмечалось, это выполняется посредством визуального осмотра. Обычно в сетке присутствует грязно-бурая смесь, в которую включены металлические частицы и прочий мусор. Дно стакана насосной сборки часто бывает усеяно твердыми частицами разной природы.

Воздушный фильтр Калина

Замена топливного фильтра Калина

Замена масла в Калине

Касаемо ранее указанной возможности промывки сетки многие специалисты отрицательно относятся к данной практике. По сравнению с трудозатратами на демонтаж насоса, стоимость самой сетки совсем ничтожна – порядка 100 руб. Рациональней и правильней, на наш взгляд, будет ее заменить, главное знать, где находится она.

О культуре работ и регламенте

Топливная система LADA Kalina (и не только) требует чистоты, как самого бензина, так и участвующих в его подаче в мотор компонентов. Все демонтированные детали системы перед обратной установкой должны быть идеально очищены и вымыты. Заменяя сетку, рекомендуем также заменить фильтр, служащий для тонкой очистки топлива. Где находится данный фильтр? Он находится внутри арки правого колеса кормы поблизости от чашки для подставки домкрата. Согласно регламенту этот элемент требует своей замены не реже, чем через 30-тысячный пробег.

Заметим, что на пути топлива в контуре присутствует еще два сеточных фильтра, один из которых установлен перед регулятором топливного давления, а второй непосредственно перед форсунками. Эти фильтры «принимают на себя» уже практически очищенное на предварительных стадиях топливо, поэтому потребность в их замене возникает крайне редко.

Подведем итоги

Топливная система в LADA Kalina является капризным механизмом, предъявляющим к качеству бензина и своевременности регламентных работ повышенные требования. Бесперебойное функционирование всех компонентов в системе возможно только при соблюдении этих двух главных условий. Напомним, что заменять фильтры тонкой очистки владельцам следует не позднее интервала пробега в 30 тыс. км, а сетку насоса спустя каждый 50-тысячный рубеж, где находится каждый компонент, вы теперь знаете.

Схема монтажного блока предохранителей на Лада Калина: расположение

При возникновении неисправностей связанных с работой электрических принадлежностей на Лада Калина не стоит спешить лезть в механическую часть. Может проблема кроется в сгорании плавких предохранителях. Но, не все автомобилисты знают, где расположен блок предохранителей Лада Калина и их маркировку.

Расположение основного монтажного блока предохранителей

Основной блок предохранителей и реле Лада Калина расположенный под левой панелью от руля, где находится переключатель главного света.

Для того, чтобы получить доступ к основной панели предохранителей Лада Калина нужно сделать ряд манипуляций:

1. На закрывающей панели, слева и справа есть пазы, за которые нужно потянуть поочередно. Также снизу. Эту операцию стоит делать аккуратно, чтобы не сломать пластиковые крепления.

   Аккуратно дёргаем снимая с пазов

2. Теперь можно увидеть непосредственно блок с реле и предохранителями.

   Получен доступ к блоку предохранителей

3. Чтобы демонтировать непосредственно сам блок, сначала стоит вынуть все предохранители при помощи специального щупа. Реле при этом вынимаются руками, потянув на себя.
4. Далее, следует отсоединить все пакеты проводов с разъемов. Стоит запомнить, а лучше пометить расположение каждого комплекта проводов, чтобы при монтаже установить, так как было.
5. Когда осталась сама плата можно выкрутить болты крепления и демонтировать ее.

Таким образом, меняются предохранители и реле основного блока Лада Калина, а также плата управления.

Расположение дополнительного блока предохранителей

Дополнительный блок предохранителей отмечен стрелочкой на фото

Дополнительный блок реле и предохранителей Лада Калина находится справа от ног переднего пассажира. Доступ к нему открывается, если открутить болты крышки и демонтировать ее. Для того чтобы демонтировать этот блок следует выкрутить 3 болта крепления. Процесс замены производится так само, как и у основного блока.

1. реле включения топливного насо­са;
2. предохранитель электровенти­лятора системы охлаждения (50А);
3. реле включения электровентилятора системы охлаждения (низкая скорость);
4. главное реле;
5. реле включения электровентилятора системы охлаждения высокая скорость).

Схема и маркировка предохранителей и их замена

Если перевернут крышку блока предохранителей Лада Калина, то можно увидеть маркировку и какой предохранитель и реле за что отвечают. Также, ее можно увидеть в сервисно-технической книге автомобиля.

Схема блока предохранителей

Укажем и расшифруем номер предохранителя, ампераж и за что он отвечает:

F1 — (10) — Приборы: блок управления иммобилайзером, выключатель аварийной сигнализации, комбинация приборов. Если при запуске двигателя стартер не крутит, а мигает значок иммобилайзера, то необходимо обратить внимание на этот предохранитель.
F2 — (30) — Электростеклоподъемники. Подробнее о том, почему могут не работать стекоподъёмники здесь.

F3 — (10) — Выключатель аварийной сигнализацииF4 — (20) — СтеклоочистительF5 — (25) — Отопитель, блок управления электроусилителемF6 — (20) — Звуковой сигналF7 — (10) — Комбинация приборов, освещение салонаF8 — (20) — Обогрев заднего стеклаF9 — (5) — Габаритный огонь (правый борт)F10 — (5) — Габаритный огонь (левый борт)F11 — (7,5) — Блок управления иммобилайзеромF12 — (7,5) — Ближний свет (правый борт)F13 — (7,5) — Ближний свет (левый борт)F14 — (10) — Дальний свет (правый борт)F15 — (10) — Дальний свет (левый борт)F16,17 — (10) — Противотуманные фарыF18 — (15) — Обогрев сиденийF19 — (10) — АБСF20 — (15) — ПрикуривательF21 — (10) — Блокировка заднего ходаF22 — (15) — Блок управления электропакетом

F31 — (50) — Блок управления электроусилителем

Схема расположения реле в монтажном блоке

Также, на блоке предохранителей установлены реле. Дадим им расшифровку согласно нумерации:

К1 — реле омывателя фар;К2 — реле включения цепи стеклоподъемников;

КЗ — реле включения стартера;

К4 — дополнительное реле (реле зажигания);К5 — реле включения указателей поворота и аварийной сигнализации;Кб — реле включения омывателя и очистителя ветрового стекла;К7 — реле включения дальнего света фар;К8 — реле включения звукового сигнала;К9 — реле включения передних противотуманных фар;К10 — реле включения обогрева заднего стекла;К11 — реле включения цепи обогрева передних сидений;

К12 — резервное реле.

Замена предохранителей и реле

Замена предохранителей и реле осуществляется при помощи специальных пинцетов. Они на фото ниже, отмечены стрелочкой.

Стрелками указаны пинцеты

Выводы

При выходе со строя реле или оплавке предохранителя в блоке на Лада Калина могут выходить со строя электрические цепи, которые отвечают за работоспособность узла. Таким образом, перед ремонтом механической части стоит посмотреть состояние именно предохранителя. Сгорание этих деталей происходит вследствие короткого замыкания в бортовой сети Калины.
