Предохранители Citroen C4

Каждый автовладелец знает о том, что предохранители защищают электрооборудование на всех транспортных средствах.

Таким образом, производители автомобиля Citroen C4 оснастили его несколькими блоками предохранителей для обеспечения максимальной безопасности.

В данной статье будет рассказано, где располагаются предохранители и реле, а также как поступить, если какой-либо из этих элементов вышел из строя.

Блоки предохранителей

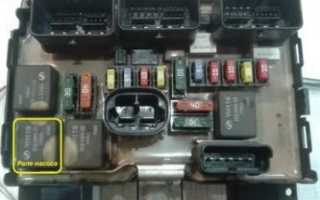

Основной блок с предохранителями располагается под капотом с правой стороны, где находится аккумуляторная батарея. Схема данного блока предоставляется в двух вариациях.

Первый вариант

ФункцииТокНазвание

Компьютер, отвечающий за функции работы мотора; защита блока, который распределяет электропитание.	15A	F-1, F-3, F-5, F-7, F-8
Электронный блок, управляющий контактной группой вентилятора.	5A	F-2
Топливоподкачивающий насос и датчик для измерения топлива.	20A	F-6
Контактор, защищающий систему круиз-контроль; компьютерная программа, отвечающая за работу АКПП.	5A	F-10
Фара с правой стороны; фара с левой стороны; ионизатор.	15A	F-11
Компрессор в кондиционере.	25A	F-14
Устройство электрического насоса гидравлического усилителя руля.	5A	F-15
Электрическое зеркало, которое находится внутри салона; механизм управляющий стеклоподъемниками; подогрев зеркала, которое находится на двери водителя.	10A	F-17
Пониженная и повышенная скорость электропривода, который очищает стекло.	30A	F-19
Электродвигатель стеклоомывателя.	15A	F-20
Электродвигатель, который омывает фары.	20A	F-21
Контакты звукового сигнала.	15A	F-22
Фара с правой стороны.	15A	F-23
Фара с левой стороны.	15A	F-24
Насос кондиционера.	10A	F-26
Группа контактов стартера.	30A	F-29

Снизу от блока, отдельно от основных предохранителей, расположены следующие элементы:

• Контактная группа, управляющая коробкой автомат – 5A – F
• Реле «shift-lock» – 5A – F11.
• Компьютерная программа управления АКПП – 15A – F

Второй вариант

ФункцииСила токаНазвание

Компьютерная программа, отвечающая за работу двигателя; электровентилятор, который охлаждает двигатель.	20A	F-1
Контакты звукового сигнала.	15A	F-2
Двигатель заднего и переднего стеклоомывателей.	10A	F-3
Двигатель омывателя фар.	20A	F-4
Контакты топливоподкачивающего насоса.	15A	F-5
Управление коробкой автомат; управление лампами-ксенон; управление фарами; клапан, прокачивающий адсорбер.	10A	F-6
Контактная группа ABS/ESP; работа гидроусилителя руля.	10A	F-7
Группа контактов стартера.	25A	F-8
Датчик, отвечающий за уровень тосола; блок, который отвечает за дополнительный подогрев на дизельных двигателях.	10A	F-9
Датчик, указывающий на воду в топливе; вычислитель двигателя; катушка зажигания, контактная группа, подходящая к форсункам, электромагнитному клапану двигателя, лямбда-зонд, клапан прокачивающего адсорбера.	30A	F-10
Работа нагнетающего вентилятора. Работа кондиционера.	40A	F-11
Устройство стеклоочистителя спереди.	30A	F-12
Контактная группа BSI.	40A	F-13
Свободный	—	F-14
Дальний свет правая сторона.	10A	F-15
Дальний свет левая сторона.	10A	F-16
Ближний свет левая сторона.	15A	F-17
Ближний свет правая сторона.	15A	F-18
Вычислитель двигателя.	15A	F-19

Помимо вышеуказанных элементов в данном блоке находятся предохранителе, регулирующие работу контактов электромагнитных клапанов двигателя (F-20), система, которая отвечает за степень газораспределения (F-21), а также реле, отвечающее за охлаждение двигателя.

Макси предохранители

Эти предохранители в Ситроен С4 выглядят как плавкие вставки, находящиеся в блоке. К ним относятся:

• MF1 – (30A/50A) – защищает цепь охлаждающей системы мотора.
• MF2 – (30A) – защищает подпитку насоса «ABS/ESP».
• MF3 – (50A) – защищает вычислитель «ABS/ESP».
• MF4 и MF5 – (80A) – защищает блок «BSI».
• MF6 – (10A) – отвечает за блок с предохранителями, находящийся в салоне.
• MF7 – (20A) – защищает разъем диагностики; добавочный насос, подающий дизельное топливо.
• MF8 – служит для дополнительных целей.

Предохранители, расположенные в подкапотном пространстве

ФункцииСила токаНазвание

Свободный.	—	F-1
Защита блока, который отвечает за АКПП.	30A	F-2
Свободный.	—	F-3
Свободный.	—	F-4
Защита электронасоса, для управления рулем.	80A	F-5
Защищает блок, дополнительно подогревающий дизельное топливо.	70A	F-6
Защита коммутационного блока.	100A	F-7
Свободный.	—	F-8
Защищает блок, отвечающий за коробку-автомат.	30A	F-9
Защита управления системы VALVETRONIK.	30A	F-10

Предохранители в салоне

Этот блок находится в салоне под приборной панелью слева от руля, под пластмассовой крышкой, которая крепится к основной части при помощи защелок.

Функциональные действияСила токаМаркировка

Защита противоугонного устройства.	7.5 А; 3 А	F-2 ; F-3
Защищает блок пульта дистанционного управления.	5A	F-4
Пульт дистанционного управления.	3A	F-5
Защита магнитолы.	15A	F-6-A; F-6-B
Защищает систему управления при запуске “Свободные руки”.	15A	F-7
Защита охраняемой сигнализации.	3A	F-8
Защищает переключатель на руле.	3A	F-9
Защита вычислителя «стабильный контроль».	5A	F-11
Отвечает за работу прикуривателя.	10A	F-13
Защищает прикуриватель на заднем сидении автомобиль и устанавливается на хэтчбеках.	10A	F-14
Задние дополнительные огни и подсветка в багажнике.	3A	F-16
Защита освещение под козырьком против солнца.	3A	F-17
Приборная панель.	5A	F-19
Защита автоматической магнитолы, а также управление климатическим контролем.	10A	F-21
Защита парктроника и дисплея.	5A	F-22
Отвечает за предохранители под капотом.	5A	F-23
Служит для защиты датчика света и дождевого датчика.	3A	F-24
Цепь на подушках безопасности.	15A	F-25
Отвечает за контактор тормозной педали.	15A; 3A	F-26; F-27
Служит для дополнительных целей.	15A	F-28A-F-28-B
Защита центрального замка.	3A; 20A; 30A	F-29; F-30; F-31

Кроме данных элементов в блоке предохранителей, располагающимся в салоне, имеются элементы, отвечающие за: электрические зеркала водительских дверей и за работу стеклоочистителя (F-34; F-35; F-37), а также обеспечивающие стабильную работу электрического зеркала, находящегося внутри салона (F-38; F-39).

Замена предохранителей и реле

Для замены предохранителей необходимо выполнить следующие действия:

• Прежде всего, выявить причину неисправности, чтобы в дальнейшем ее устранить.
• Отключить клеммы от аккумулятора.
• Произвести замену предохранителя.

Замену следует осуществлять согласно следующим правилам:

1. Предохранитель должен соответствовать цвету, номиналу и маркировке, которые указаны под крышкой блока и в таблицах.
2. Следует использовать только специальный пластиковый пинцет, так как металлические инструменты могут повредить целостность электрической цепи и стать причиной не только выхода из строя какого-либо важного узла, но и возгорания всей машины.

В результате следует сказать, что отправляясь в дальнюю дорогу, нужно обязательно иметь с собой набор запасных предохранителей, чтобы устранить поломку в случае необходимости.

Автомобиль от французского концерна Citroen C4, как и любой другой, требует определенного технического обслуживания. В связи с этим, чтобы не попасть в непредвиденную ситуацию, рекомендуется постоянно проверять предохранители и реле на их целостность и производить своевременную замену.

Предохранители Ситроен С4: где находятся и как работают, причины неисправности и диагностика проблем, инструкция по замене своими руками

Расположен рядом с батареей. Для доступа к блоку предохранителей в моторном отсеке отсоедините и снимите защитную крышку.

Опция 1

• F1 15A Компьютер управления двигателем — блок защиты и распределения энергии
• F2 5A Блок управления электровентилятором
• F3 5A Компьютер управления двигателем
• F5 15A Компьютер управления двигателем
• F6 20A Компьютер управления двигателем — топливный насос с датчиком уровня топлива
• F7 10A Компьютер управления двигателем
• F8 10A Компьютер управления двигателем
• F10 5A Контактор безопасности системы круиз-контроля — компьютер автоматической коробки передач
• F11 15A Левая фара — правая фара — ионизатор
• F14 25A Компрессор кондиционера
• F15 5A Электронасос электроусилителя рулевого управления
• F17 10A Внутреннее зеркало заднего вида с электрохромным покрытием — управление стеклоподъемником / наружное зеркало заднего вида
• F19 30A Малый / высокоскоростной стеклоочиститель
• F20 15A Насос омывателя ветрового стекла
• F21 20A Насос омывателя фар
• F22 15A Horn
• F23 15A Правая фара
• F24 15A Левый свет
• F26 10A Компрессор кондиционера
• F29 30A Starter

Отдельно (снизу устройства) находятся следующие предохранители:

• F10 5A Группа управления автоматической коробкой передач F11 5A Реле блокировки переключения
• F12 15A Компьютер автоматической коробки передач

Вариант 2

1. 20 A Управление двигателем, узел вентилятора двигателя
2. 15 Рог
3. 10 A Омыватель ветрового стекла и заднего стекла
4. 20 A Омыватель фар
5. 15 A Топливный насос
6. 10 A AKP, ксеноновая лампа, управляемые фары, электромагнитный клапан накачки адсорбера
7. 10 A Калькулятор ABS / ESP, усилитель руля
8. 25 A Стартер
9. 10 A Дополнительный блок нагревателя (дизельный двигатель), датчик уровня охлаждающей жидкости
10. 30 A Электромагнитный клапан двигателя, датчик топливной воды, калькулятор двигателя, форсунки, катушка зажигания, лямбда-зонд, адсорбционный электромагнитный клапан (автомобили с двигателями 1.4i 16V и 1.6i 16V)
11. 40 A Напорный вентилятор, кондиционер
12. 30 A Стеклоочиститель ветрового стекла
13. 40 Блок BSI
14. Не используется
15. 10 A Правый главный луч
16. 10 A Левый главный луч
17. 15 Левая фара
18. 15 A Правая ближняя фара
19. 15 Двигатель калькулятора (автомобили с двигателями 1.4i 16V и 1.6i 16V)
20. 10 A Электромагнитные клапаны двигателя
21. 5 A Реле вентилятора системы охлаждения двигателя, система изменения фаз газораспределения

Вариант 3

1. (20A) (Блок управления двигателем — Группа вентиляторов двигателя).
2. (15А) (звуковой сигнал).
3. (10A) (Передние и задние омыватели ветрового стекла).
4. (20A (омыватель фар).
5. (15А) (топливный насос).
6. (10A) (AKP — Xenon — Регулируемые фары — Электромагнитный клапан для очистки абсорбера (двигатель 2.0).
7. (10A) (блоки управления ABS / ESP — усилитель руля).
8. (20А) (стартер).
9. (10A) (дополнительный блок управления обогревом (дизель) — контактор уровня охлаждающей жидкости).
10. (30A) (Электромагнитный клапан двигателя — Инжекторы — Катушка зажигания — Датчик кислорода — Электромагнитный клапан для очистки абсорбера (двигатели 1.4 и 1.6).
11. (40A) (Вентилятор — Кондиционер).
12. (30A) (Стеклоочиститель переднего стекла).
13. (40A) (Интеллектуальный коммутационный блок).
14. (30A) (Воздушный компрессор (на двигателе 2.0).

Разбор блок реле и предохранителей Citroen C4 1.6 120 л.с. дворники срабатывание так что можно не разбирать… проблемма — сами включаются дворники. Когда машина даже замкнута.

Автомагнитола — navidrive — органы управления на ситроен с4 блок предохранителей в. Все просушили…

Максимальные предохранители

1. Эти предохранители выполнены в виде плавких вставок и находятся внутри устройства.
2. MF1 30 A / 50 A Охлаждающий вентилятор двигателя MF2 30 A Блок питания для насоса ABS / ESP MF3 50A Калькулятор ABS / ESP MF4 80 A Блок BSI MF5 80 Блок BSI MF6 10 A Блок предохранителей в салоне MF7 20 A Диагностический разъем / Насос для дизельных присадок
3. MF8 Не используется

Предохранители аккумуляторных батарей

• F1 Не используется
• F2 30 A Коробка передач (механическая с электронным управлением или автоматической коробкой передач)
• F3 Не используется
• F4 Не используется
• F5 80 A Насос рулевого управления с усилителем
• F6 70 A Блок нагревателя (дизельный двигатель)
• F7 100 A Блок защиты и коммутации
• F8 Не используется
• F9 30 A Электронный ручной электронный насос
• F10 30 A Двигатель системы Valvetronic

Предохранители в салоне c4

Они расположены слева от водителя под приборной панелью. Доступ к ним покрыт декоративной крышкой.

Чтобы открыть эту крышку, необходимо освободить защелки, вытащив ее за верхнюю часть, затем снимите крышку, повернув 2 болта на 1/4 оборота, сложите устройство.

На задней части рамы находится специальный пинцет, с помощью которого легко демонтировать любой предохранитель. Представьте, как добраться до блока ванной комнаты в видео.

Блок с реле и предохранителями — BFH3

Расположен чуть ниже основного.

1. F1 40A обогрев заднего стекла F2 7.5A зеркала с электрическим отоплением Реле F3 10A Регулятор заднего стекла F5 30A F6 30A передние двери F7 30A сиденье водителя с электрической регулировкой F8 30A люк на крыше R1 — открытие наружных зеркал
2. R2 — складывающееся зеркало заднего вида
