Элементы ходовой части автомобиля, устройство

Ходовая часть автомобиля — комплекс узлов и механизмов, основным назначением которых является перемещение транспортного средства с условием погашения вибраций, тряски и прочих факторов, негативно влияющих на уровень комфорта.

Элементы ходовой части транспортного средства объединяют кузов и колеса машины, уменьшают раскачивание, принимают и обеспечивают передачу действующих сил.

В процессе движения автомобиля люди, которые находятся в салоне, ощущают на себе различные типы колебаний:

• Медленные — отличаются большой амплитудой;
• Быстрые — имеют минимальный уровень раскачивания.

В роли «гасителей» быстрых колебаний выступают сидения, резиновые опоры (КПП и мотора), а также другие «смягчающие» элементы.

От второго типа колебаний (медленных) защищают элементы ходовой части транспортного средства — узлы подвески, покрышки и прочие.

Конструктивно в состав ходовой части машины входит:

• Подвеска (задняя и передняя);
• Шины;
• Колеса.

Ниже рассмотрим каждую составляющую с позиции функций и особенностей предметно.

Подвеска автомобиля

Главным назначением подвески автомобиля является подавление и уменьшение колебаний, возникающих при попадании ТС в ямы или при наезде на подъемы дорожного покрытия. Благодаря действию подвески, подобные явления эффективно гасятся.

Кузов осуществляет различные типы колебаний — поперечно-угловые, продольные, угловые и вертикальные. Их характеристики формируют общую плавность перемещения транспортного средства для пассажиров и водителя в салоне.

Отдельного внимания заслуживает тип связи колес и кузова автомобиля.

Люди, которые хотя бы раз в жизни ездили на деревянной телеге, ощутили на себе «прелести» движения по неровному покрытию.

Это легко объяснить, ведь колеса этого средства для передвижения жестко сидят на «основе», а выбоины и ямы передаются «пассажирам».

По телевизору можно наблюдать картину, когда при увеличении скорости движения телега буквально разваливается.

Причиной является именно жесткость, из-за которой элементы ходовой части получают огромную нагрузку.

Для продления срока службы современных транспортных средств и повышения уровня комфорта «наездников» кузовная часть и колеса автомобиля не имеют жесткой связи.

Это легко подтвердить, если поднять ТС на определенно расстояние от земли и подергать за колеса — они будут свободно перемещаться и слегка отвиснут.

Это обусловлено особым типом крепления с помощью специальных пружин и рычагов.

Группа механизмов, обеспечивающих «гибкую» связь, относятся к подвеске.

Ее элементы (пружины и рычаги) изготовлены из металла и имеют определенный уровень прочности.

Но при изготовлении автомобиля предусматривается определенный запас, позволяющий колесам перемещаться по отношению к кузовной части в определенных плоскостях.

Если быть точнее, обеспечивается свобода перемещения кузова по отношению к колесам, движущимся по дорожному покрытию.

Подвеска — элемент ходовой части автомобиля, который может быть двух видов:

• Независимая — тип подвески, в которой колеса на одной оси не имеют жесткой связи и меняют положение независимо друг от друга. Это значит, что при попадании на неровность одно из колес реагирует на дефект, а другое — остается в прежней позиции.
• Зависимая — тип подвески, в которой колеса одной оси имеют жесткую связь, то есть соединены специальной балкой. В случае попадания транспортного средства в яму или при наезде на подъем оба колеса меняют положение на идентичный угол.

Недостаток жесткого крепления очевиден. Почти все неровности дорожного покрытия передаются кузову автомобиля, а далее — людям в салоне.

В роли спасителя выступают только шины, которые берут на себя «удар». При такой конструкции кузов сильнее раскачивается и с более высоким ускорением.

Добавление в конструкцию ходовой части упругой составляющей (рессора или пружин) позволяет более эффективно гасить удары от неровного дорожного покрытия.

Недостаток в том, что машина начинает раскачиваться, а сами колебания сохраняются в течение продолжительного времени. В итоге машина менее управляема, а движения становятся опасными.

Авто с таким типом подвески будет раскачиваться во всех направлениях, что повышает риск «пробоя». Он может возникнуть в случае совпадения двух составляющих — толчка от дорожного покрытия и работы подвески из-за продолжительного колебания.

Сегодня элементы ходовой части более продуманы. В конструкцию подвески входят не только упругие, но и демпфирующие узлы — амортизаторы.

В задачу последних входит контроль работы пружины и гашение чрезмерных колебательных движений.

После наезда на неровность происходит сжатие пружины, а в процессе расширения большую часть энергии принимает на себя амортизатор автомобиля.

Он не дает пружине растянуться на длину, которая больше положенной. Как следствие, колебательный процесс имеет ограниченный характер — в среднем одно 0,5 до 1,5 циклов.

ЧИТАЙТЕ ПО  ТЕМЕ: Почему стучит амортизатор.

Элементы ходовой части, обеспечивающие качественный контакт с покрытием

Бытует мнение, что качество контакта с поверхностью дороги зависит только от покрышек, упругих и демпфирующих узлов (амортизатора, пружин).

На практике не меньшее значение имеют дополнительные элементы ходовой части, взаимодействующие друг с другом и кинематикой направляющих устройств.

Так, для обеспечения достаточного уровня безопасности и комфорта в промежутке между кузовом и покрытием должны находиться следующие элементы:

• Шины — устройства, которые первыми принимают на себя негативные воздействия ям или «наростов» на поверхности дорожного покрытия. Благодаря определенной упругости, покрышки уменьшают колебания и играют роль индикаторов состояния подвески. Если рисунок истирается неравномерно, это говорит о нарушении работы элементов ходовой части (к примеру, об уменьшении сопротивления подвески автомобиля).
• Упругие детали (рессоры, пружины) — устройства, в задачу которых входит удерживание кузова транспортного средства на определенном уровне и поддерживание качественной связи машины с покрытием. Продолжительное применение этих изделий приводит к постепенному старению металла, его «усталости» из-за регулярных перегрузок. В итоге характеристики автомобиля, влияющие на уровень комфорта, ухудшаются. Изменению подвергается величина клиренса, параметр симметричности нагрузки, углы расположения колес и другие параметры. Важно понимать, что пружины, а не амортизаторы поддерживают массу машины. Если уменьшается дорожный просвет и транспортное средство «просаживается» без нагрузки, пора устанавливать новые пружины.
• Направляющие детали. К этим элементам ходовой части относятся торсионы, рессоры и рычажная система, обеспечивающие кинематику взаимодействия кузовной части и колес. Главной функцией узлов заключается поддержание перемещающегося вверх или вниз колеса в одной плоскости вращения. Другими словами, последнее должно находиться приблизительно в одной позиции, под 90 градусов к дороге. При нарушении геометрии направляющих узлов автомобиль становится непредсказуемым на дороге, протектор покрышек быстро изнашивается, уменьшается ресурс амортизаторов и других элементов подвески.
• Вспомогательные упругие узлы автомобиля. Сюда можно отнести резинометаллические шарниры, которые часто называются буферами сжатия. В их задачу входит подавление вибраций и ВЧ колебаний, возникающих от взаимодействия металлических элементов ходовой части. Наличие этих узлов способствует повышению ресурса деталей подвески автомобиля, а именно амортизаторов. Вот почему так важно проверять состояние резинометаллических деталей, обеспечивающих соединение подвески. Чем лучше выполняют работу вспомогательные упругие элементы, тем дольше служат амортизаторы.
• Стабилизатор поперечной устойчивости (СПУ) — элемент ходовой части автомобиля, необходимый для улучшения управляемости и снижения уровня крена ТС при вхождении в поворот. При резком маневре одна сторона транспортного средства прижимается к поверхности дороги, а вторая — наоборот, «отрывается» от покрытия. Задача СПУ — предотвратить этот отрыв и обеспечить достаточное прижатие «отрывающейся» стороны автомобиля к дороге. Кроме того, в случае наезда машины на препятствие СПУ закручивается и гарантирует быстрый возврат колеса на первоначальную позицию.
• Элемент демпфирования (амортизатор) — устройство ходовой части, обеспечивающее гашение кузовных колебаний, возникающих из-за наезда на неровности дорожного покрытия, а также по причине появления инерционных сил. Амортизатор также ограничивает колебания неподконтрольных элементов (балки, мостов, шин, ступицы и прочих) по отношению к кузову. В итоге качество контакта колеса и поверхности дорожного покрытия улучшается.

Мы рассмотрели основные элементы ходовой части автомобиля, которые конструктивно отличаются друг от друга на разных моделях машин, но в итоге несут в себе основное назначение – обеспечить комфортное и безопасное движение транспортного средства.

Подвеска автомобиля. Какая лучше? Виды, описание, характеристики. Плюсы и минусы

называется вся совокупность деталей и узлов, соединяющих кузов или раму автомобиля с колесами.

Перечислим основные элементы подвески:

• Элементы, обеспечивающие упругость подвески. Они воспринимают и передают вертикальные силы, которые возникают при проезде неровностей дороги.
• Направляющие элементы – они определяют характер перемещения колес. Также направляющие элементы передают продольные и боковые силы, и возникающие от этих сил моменты.
• Амортизирующие элементы. Предназначены для гашения колебаний, возникающих при воздействии внешних и внутренних сил

Рессора

У первых колесных не было никаких подвесок — упругие элементы попросту отсутствовали. А затем наши предки, вероятно, вдохновившись конструкцией стрелкового лука, стали применять рессоры. С развитием металлургии стальным полосам научились придавать упругость. Такие полосы, собранные в пакет, и образовали первую рессорную подвеску. Тогда чаще всего использовалась так называемая эллиптическая подвеска, когда концы двух рессор были соединены, а их середины крепились к кузову с одной стороны и к оси колес с другой.

Затем рессоры стали применять на автомобилях, причем как в виде полуэллиптической конструкции для зависимых подвесок, так и установив одну, а то и две рессоры поперек. При этом получали независимую подвеску. Отечественный автопром долго использовал рессоры – на Москвичах до появления переднеприводных моделей, на Волгах (за исключением Волги Сайбер), а на УАЗах рессоры применяются до сих пор.

Все, кто хоть раз пользовался услугами маршрутного такси на базе ГАЗели, ездили на машине с полностью рессорной подвеской. Листов в рессорах немного – два на передней оси и три на задней.Рессоры эволюционировали вместе с автомобилем: листов в рессоре становилось меньше, вплоть до применения однолистовой рессоры на современных малых развозных фургонах.

Плюсы рессорной подвески

— Простота конструкции – при зависимой подвеске достаточно двух рессор и двух амортизаторов. Все силы и моменты от колес рессора передает на кузов или раму, не нуждаясь в дополнительных элементах

— Компактность конструкции

— Внутреннее трение в рессоре с несколькими листами гасит колебания подвески, что снижает требования к амортизаторам

— Простота изготовления, дешевизна, ремонтопригодность

— Обычно используется в зависимой подвеске, а она сейчас встречается все реже.

Минусы

— Достаточно высокая масса

— Не очень высокая долговечность

— Сухое трение между листами требует или применения специальных прокладок или периодической смазки

— Жесткая конструкция с рессорами не способствует комфорту при малой нагрузке. Поэтому чаще применяется на коммерческих транспортных средствах.

— Регулировка характеристик в эксплуатации не предусмотрена

Пружинная подвеска

Пружины начали устанавливать еще на заре автомобилестроения и с успехом применяют до сих пор. Пружины могут работать в зависимых и независимых подвесках. Их применяют на легковых автомобилях всех классов. Пружина, поначалу только цилиндрическая, с постоянным шагом навивки по мере совершенствования конструкции подвески приобрела новые свойства.

Сейчас применяют конические или бочкообразные пружины, навитые из прутка переменного сечения. Все для того, чтобы усилие росло не прямо пропорционально деформации, а более интенсивно. Сначала работают участки большего диаметра, а затем включаются те, что поменьше. Так же и более тонкий пруток включается в работу раньше, чем более толстый.

На современных малолитражках спереди чаще всего применяют подвеску типа «качающаяся свеча», с пружинами сложного профиля.

В задней полузависимой подвеске недорогих легковых автомобилей почти безальтернативно применяется пружина.

Плюсы пружинной подвески

— Отработанная и недорогая конструкция

— Сравнительно высокая долговечность

— Возможность обеспечения прогрессивной характеристики

— Не нуждается в обслуживании и смазке

Торсионы

А вы знаете, что почти в любом автомобиле с пружинной подвеской все равно есть торсионы? Ведь стабилизатор поперечной устойчивости, который сейчас ставят почти повсеместно, это и есть торсион. Вообще любой относительно прямой и длинный рычаг, работающий на кручение, представляет собой торсион.

Как основные упругие элементы подвески торсионы стали применятся наряду с пружинами в самом начале автомобильной эры. Торсионы ставили вдоль и поперек автомобиля, использовали в самых разных типах подвесок. На отечественных автомобилях торсион использовался в передней подвеске Запорожцев нескольких поколений.

Тогда торсионная подвеска пришлась кстати вследствие своей компактности. Сейчас торсионы чаще используют в передней подвеске рамных внедорожников.

Упругим элементом подвески является торсион – стальной стержень, работающий на кручение. Один из концов торсиона закреплен на раме или несущем кузове автомобиля с возможностью регулировки углового положения. На другом конце торсиона установлен нижний рычаг передней подвески. Усилие на рычаге создает момент, закручивающий торсион. Ни продольная, ни боковая силы на торсион не действуют, он работает на чистое кручение. Подтяжкой торсионов можно регулировать высоту передней части автомобиля, но при этом полный ход подвески остается прежним, мы только меняем соотношение ходов сжатия и отбоя.

Плюсы торсионной подвески

— Очень компактны и легки

— Возможно регулирование преднатяга торсиона, что позволяет перенастраивать подвеску под конкретные требования

— При поломке, что бывает крайне редко, легко заменить своими силами. Также упрощается ремонт передней подвески, которую всегда можно разгрузить просто ослабив торсионы.

Амортизаторы

Из курса школьной физики известно, что любой упругой системе свойственны колебания с некой собственной частотой. А если еще будет воздействовать возмущающая сила с совпадающей частотой, то возникнет резонанс — резкое увеличение амплитуды колебаний. В случае с торсионной или пружинной подвеской бороться с этими колебаниями и призваны амортизаторы.

В гидравлическом амортизаторе рассеивание энергии колебаний происходит за счет потери энергии на перекачивание специальной жидкости из одной камеры в другую. Сейчас телескопические амортизаторы распространены повсеместно, от малолитражек до большегрузных автомобилей. Амортизаторы, называемые газовыми, на самом деле тоже жидкостные, но в свободном объеме, а он есть у всех амортизаторов, содержится не просто воздух, а газ под повышенным давлением.

Поэтому «газовые» амортизаторы всегда стремятся вытолкнуть свой шток наружу. А вот у следующего вида подвесок без амортизаторов можно обойтись.

Пневматическая подвеска

В пневматической подвеске роль упругого элемента играет воздух, находящийся в замкнутом пространстве пневмобаллона. Иногда вместо воздуха используют азот. Пневмобаллон представляет собой герметичную емкость со стенками из синтетических волокон, завулканизированных в слой герметизирующей и защитной резины. Конструкция во многом напоминает боковину шины.

Важнейшим качеством пневмоподвески является возможность изменять давление рабочего тела в баллонах.

Причем перекачка воздуха позволяет устройству играть и роль амортизатора. Система управления позволяет изменять давление в каждом отдельном баллоне. Таким образом автобусы могут вежливо наклоняться на остановке для облегчения посадки пассажиров, а грузовики сохранять постоянную «стать», будучи набитыми под завязку или абсолютно порожними. А на легковых автомобилях пневмобаллоны могут устанавливаться в задней подвеске для сохранения постоянного дорожного просвета в зависимости от загрузки.

Иногда в конструкции внедорожников применяют пневмоподвеску и на передней, и на задней осях.

Пневмоподвеска позволяет регулировать клиренс автомобиля. На больших скоростях машина «приседает» ближе к дороге. Поскольку при этом центр масс становится ниже, уменьшается валкость в поворотах. А на бездорожье, где важен большой дорожный просвет, кузов, наоборот, приподнимается.

Пневмоэлементы совмещают в себе функции пружин и амортизаторов, правда только в тех случаях если это заводская конструкция. В тюнинговых конструкциях, когда пневмобаллоны просто добавляют к существующей подвеске, амортизаторы лучше оставить.

Плюсы пневматической подвески

— Невысокая масса

— Возможность изменения жесткости

— Поддержание постоянного клиренса

-Возможность изменения клиренса

— Заменяет упругий и гасящий колебания элементы

Зависимая и независимая подвеска

Все слышали выражение «у него независимая подвеска по кругу». А что же это значит? Независимой подвеской называется такая подвеска, когда каждое колесо совершает ходы сжатия и отбоя (вверх и вниз) не оказывая влияния на перемещения других колес.

Независимая передняя подвеска торсионного типа чаще всего применяется на внедорожниках.Независимая задняя подвеска применяется начиная от С-класса и до самых сложных и дорогих представительских автомобилей.Независимая подвеска типа МакФерсон с L или А-образными рычагами — сегодня самый распространенный тип передней подвески в мире. Простота и дешевизна конструкции совмещаются с неплохой управляемостью.

Зависимой называется такая подвеска,

когда колеса объединяет одна жесткая балка. При этом ход одного колеса, например вверх, сопровождается изменением угла наклона другого колеса относительно дороги.

Раньше такие подвески применялись весьма широко — взять хоть наши Жигули. Теперь только на серьезных внедорожниках с мощной неразрезной балкой заднего моста. Зависимая подвеска хороша только своей простотой и используется там, где по условиям прочности необходим жесткий неразрезной мост. Еще есть полузависимая подвеска. Такая используется на задней оси недорогих автомобилях. Она представляет собой упругую балку, которая связывает оси задних колес.

Задняя полузависимая подвеска благодаря простоте, дешевизне и неплохим характеристикам широко распространена.

Полузависимая подвеска обеспечивает относительно неплохие характеристики, при этом намного дешевле независимой. А вот независимая подвеска — королева подвесок — обеспечивает оптимальное сцепление каждого колеса с дорогой и наименьшую передачу толчков от неровностей на кузов автомобиля. При этом такая конструкция самая дорогая в обслуживании.

Вам помягче?

Какую подвеску предпочесть? Мягкую или жесткую? Ответим очень просто — ту, которая нравится вам, но при этом ту, которой оснастили данную модель автомобиля разработчики. Выбирайте себе автомобиль при покупке по шкале «Жестко — Мягко», а не пытайтесь усовершенствовать конструкцию после покупки. Амортизаторы разных производителей имеют разную славу на рынке: одни жестче, другие помягче. Но производитель впрямую никогда вам об этом не скажет. На коробке будет указано, применим данный амортизатор к вашему автомобилю, или нет.

Еще один способ которым допустимо немного менять жесткость подвески автомобиля, это установка шин более высокого или более низкого профиля из диапазона допускаемых заводом изготовителем.

Заключение

Каждый тип подвески нашел свою нишу и неплохо себя там чувствует, продолжая постепенно развиваться. Пожалуй, специалисты в области двигателей внутреннего сгорания останутся без работы раньше, чем подвесочники! А если серьезно, то самой совершенной считается пневмоподвеска. Пока ее недостатком является сложность конструкции и цена. Но со временем, если не изобретут ничего нового, то за независимой пневмоподвеской будущее. А еще старайтесь поддерживать подвеску в исправности. Не стоит ездить с пустыми амортизаторами, гнутыми рычагами и пружиной, от которой «всего один виток с краешку отломился».

Элементы подвески автомобиля: разновидности и решаемые задачи

Вопросы, рассмотренные в материале:

• Для чего нужны различные элементы подвески автомобиля
• Из каких элементов состоит подвеска автомобиля
• Какие элементы используются в подвесках автомобилей разных типов

Одним из основных узлов автомобиля является подвеска. Элементы подвески автомобиля отвечают за то, чтобы обеспечить сцепление колес с дорогой, максимально сгладить все неровности дорожной поверхности, а движение сделать комфортным и устойчивым на большой скорости. Со времён изобретения первого автомобиля система подвески претерпела множество усовершенствований и на сегодняшний день стала высокотехнологичным механизмом в конструкции транспортного средства.

Какие задачи призваны решать элементы подвески автомобиля

История подвески начинается со времен конных экипажей, когда система крепления колёс к кабине кареты была самая элементарная и не имела никаких амортизирующих механизмов. При езде по неровным дорогам пассажиров такого экипажа сильно трясло. В борьбе за комфорт инженеры стали придумывать конструкции, которые позволяли смягчить вибрации кабины.

Первыми устройствами, выполняющими амортизационные функции, стали эллиптические рессоры. Со временем рессорный механизм стал применяться и на автомобилях. К тому моменту рессоры уже делали полуэллиптической формы, и они устанавливались поперечно, что для автомобиля оказалось не лучшим решением, потому что возникали проблемы с его управляемостью, даже при малых скоростях. Для решения этой задачи производители стали устанавливать рессоры продольно на каждое колесо по отдельности.

На сегодняшний день технологии автомобилестроения шагнули далеко вперёд. Конструкторы разработали различные типы подвесок, и каждый тип имеет определенные особенности, от которых зависит не только управляемость автомобиля, но комфорт людей при поездке. Несмотря на разнообразие конструкций, любой вариант подвески должен выполнять основные функции:

• Гашение колебаний, а также сильных ударов, возникающих при движении по неровной поверхности.
• Обеспечение максимального сцепления колеса с дорожным полотном, а также устранение крена кузова автомобиля во время вхождения в поворот.
• Повышение управляемости транспорта за счет удержания колеса в заданном положении.

Для того чтобы автомобиль был максимально устойчив на дороге во время динамичной езды, используется жесткий тип подвески. Такой тип подвески обеспечивает автомобилю хорошую управляемость на больших скоростях, исключает крены кузова на поворотах и обеспечивает моментальный отклик на действия водителя.

Несмотря на все плюсы жесткой подвески, комфорт пассажиров при поездке нельзя назвать удовлетворительным, так как из-за жесткости снижается способность сглаживания вибраций кузова. Для обычной езды во многих легковых автомобилях устанавливается мягкая подвеска. Управляемость автомобиля снижается, но и поездка при этом становится гораздо комфортней, что является более важным параметром для обычного автомобилиста.

Некоторые автопроизводители выпускают автомобили с регулируемой жесткостью подвески. Такая функция обеспечивается за счет возможности регулировать натяжение пружины амортизационных стоек.

Помимо различной жёсткости, подвеска может иметь разную степень хода. Расстояние между точкой положения колеса при максимально сжатых пружинах и точкой положения в максимально вывешенном состоянии называется ходом подвески. Увеличенный ход помогает автомобилю преодолевать препятствия на дорогах без риска вывешивания колеса и удара стойки об ограничитель.

«Диагностика и ремонт задней подвески автомобиля» Подробнее

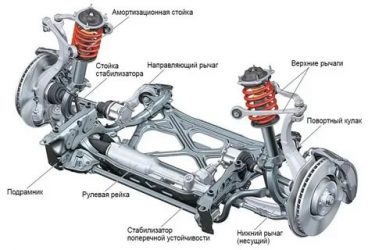

Основные элементы подвески автомобиля

Любая подвеска состоит из нескольких основных элементов:

• Шины. Это первая ступень в системе сглаживания неровностей дорожного полотна. Имея определенную степень упругости, шина способна гасить небольшое количество колебаний, возникающих в процессе движения.  При наличии нарушений в работе подвески шины колеса могут выступать в роли индикатора неисправности, так как срок службы шины в такой ситуации быстро сокращается и возникает неравномерный износ.
• Основные упругие элементы. К упругим элементам подвески автомобиля относятся пружины, рессоры и торсионы. Назначение этих элементов заключается в обеспечении упругой связи кузова с поверхностью дороги. Вся нагрузка автомобиля приходится именно на пружины, а за счет их упругости кузов держится на определенной высоте. В процессе эксплуатации и больших перегрузок металл упругих элементов изнашивается, из-за чего меняется их жесткость. Такие изменения негативно сказываются на работе подвески в целом. Изменяется угол положения колес, уменьшается дорожный просвет, снижается грузоподъемность. Проседание кузова в разгруженном состоянии – это главный сигнал о необходимости замены пружин.
• Дополнительные упругие элементы. К дополнительным упругим элементам относятся буферы сжатия, их применение необходимо для гашения высокочастотных колебаний, а также вибраций, образующихся в процессе соприкосновения металлических элементов.  Благодаря наличию таких упругих элементов, срок службы остальных компонентов подвески значительно увеличивается. Крайне важно следить за их исправным состоянием и вовремя производить замену изношенной детали.
• Направляющие устройства. задача направляющих устройств – обеспечение перемещения колеса в установленной плоскости.  Благодаря системе рычагов в процессе движения по неровной поверхности колесо перемещается в вертикальном направлении, сохраняя при этом перпендикулярное положение относительно поверхности дороги. Любые нарушения в направляющих элементах приведут к быстрому и неравномерному износу шины колеса, а также других элементов подвески.
• Демпфирующий элемент. Элементом демпфирующего устройства является амортизатор.  Использование амортизаторов в системе подвески позволяет решить такие проблемы, как вибрация кузова при движении по неровной дороге, а также сглаживание вибраций на других элементах подвески автомобиля. Благодаря функции демпфирования обеспечивается постоянный контакт колеса с дорогой, автомобиль становится более устойчивым при движении.
• Стабилизатор поперечной устойчивости. Во время выполнения поворота на скорости стабилизатор поперечной устойчивости препятствует крену кузова автомобиля.  При совершении маневра поворота колеса одной стороны автомобиля начинают отрываться от дороги, что может повлечь переворачивание транспортного средства. В этот момент на стабилизаторе создается напряжение, которое стремится вернуть на место поднимающийся край автомобиля.
• Элементы крепления отдельных деталей. К элементам крепления относятся шаровые шарниры, сайлентблоки и болтовые соединения, которые связывают между собой остальные элементы подвески автомобиля.

Элементы передней подвески автомобиля: схема на примере ВАЗ 2107

1. Ступичный подшипник.
2. Колпак ступицы.
3. Регулировочная гайка.
4. Шайба.
5. Цапфа поворотного пальца.
6. Ступица колеса.
7. Сальник.
8. Тормозной диск.
9. Поворотный кулак.
10. Верхний рычаг подвески.
11. Корпус подшипника верхней опоры.
12. Буфер хода сжатия.
13. Ось верхнего рычага подвески.
14. Кронштейн крепления штанги стабилизатора.
15. Подушка штанги стабилизатора.
16. Тяга стабилизатора.
17. Ось нижнего рычага.
18. Подушка тяги стабилизатора.
19. Пружина подвески.
20. Обойма крепления штанги амортизатора.
21. Амортизатор.
22. Корпус подшипника нижней опоры.
23. Нижний рычаг подвески.

«Как снять рычаг передней подвески автомобиля» Подробнее

1. Подвеска McPherson

Подвеска McPherson устанавливается на многих автомобилях и применяется как для передней, так и для задней оси. Единственное отличие в том, что на передней оси предусмотрена возможность поворота колеса. Ступица колеса при помощи шаровой опоры крепится к нижнему рычагу, а также к амортизационной стойке. Шток стойки крепится к основанию корпуса автомобиля через опорный подшипник, что позволяет колесу свободно поворачиваться.

Оба рычага соединяются между собой поперечной тягой, которая через резиновые втулки крепится к днищу кузова и способствует устойчивости автомобиля на дороге. На задней оси в конструкции подвески отсутствует нижний рычаг, а ступица фиксируется при помощи поперечных и продольных тяг.

Преимущества подвески McPherson:

• простота конструкции;
• компактные размеры;
• высокая степень надежности;
• сравнительно невысокая цена самого механизма и стоимость обслуживания.

Недостатки подвески McPherson:

• недостаточная легкость управления.

К особенностям передней подвески McPherson также относится использование амортизатора в качестве направляющего элемента, что позволяет сэкономить на деталях. Диаметр штока у таких амортизаторов заметно больше, чем у других. В качестве упругих элементов чаще всего используются пружины.

Пружины устанавливаются под особым углом по отношению к оси штока амортизатора, что позволяет снизить нагрузку изгибающих усилий на шток. Стабилизатор поперечной устойчивости обычно выполняется из изогнутого круглого прутка, который с обоих концов соединяется с рычагами либо передними стойкам.

Основная функция стабилизатора – устранить крен автомобиля в момент прохождения поворота на скорости. Поперечный стабилизатор фиксируется к нижней части автомобильного кузова при помощи промежуточных опор, а возникшее на повороте напряжение в его структуре стремится уравновесить нагрузку между колесами.

Возможность поворачивать колесо реализуется за счет шаровой опоры, которая соединяет нижний рычаг с поворотным кулаком.

2. Двухрычажная передняя подвеска

Особенностью конструкции двухрычажной подвески является использование второго продольного рычага, который предназначен для верхнего крепления ступицы колеса. Конструкция такой подвески более сложная, но в то же время имеет ряд преимуществ по сравнению с однорычажной системой, а также может применяться как на передней, так и на задней оси. Управление автомобилем с таким типом подвески становится легче.

Основные преимущества двухрычажной подвески:

• за счет конструктивных особенностей есть возможность понизить линию капота;
• улучшенные характеристики изменения углов установки колесной базы;
• широкие возможности компоновки.

К недостаткам данного типа подвески относится:

• увеличена масса конструкции за счет большого количества деталей, а также ее габариты;
• более сложный и дорогой процесс обслуживания и ремонта;
• использование усиленных шаровых опор и резинометаллических шарниров, так как точки соединения рычагов с другими элементами конструкции подвергаются повышенной нагрузке.

3. Пневматическая подвеска

Пневматическая подвеска чаще всего применяется в автомобилях премиального класса. Пневматические элементы подвески легкового автомобиля работают за счет сжатого воздуха, что позволяет исключить из конструкции основные упругие элементы. Благодаря тому, что вместо пружин в системе используется воздух, работа такой повестки характеризуется повышенной плавностью и появляется возможность регулировать высоту кузова автомобиля относительно дороги.

4. Гидравлическая подвеска

Особенностью гидравлической подвески является наличие замкнутой масляной системы, соединенной с амортизаторами. При помощи масляного насоса в гидравлическом контуре нагнетается избыточное давление, которое дает возможность регулировать упругость подвески, а также высоту кузова относительно поверхности дороги. В комплексе с гидравлической подвеской часто применяется электронная адаптивная система, позволяющая автоматически изменять характеристики подвески при различных дорожных условиях.

5. Спортивная (винтовая) независимая подвеска

Основой спортивной подвески являются регулируемые амортизационные стойки (койловеры). Регулировка жесткости стоек происходит за счет наличия резьбы в районе нижней части пружины. При вращении регулировочной гайки пружина либо сжимается, либо расслабляется, таким образом, меняется ее жесткость и высота дорожного просвета.

6. Подвески push-rod и pull-rod

В стандартных автомобильных комплектациях такие типы подвески не используются, так как они были разработаны исключительно для гоночных болидов.

Основа обоих вариантов подвески – это двухрычажная система, однако механизмы демпфирования, в отличие от остальных типов подвески, располагаются в кузове автокара. Большая часть нагрузки при движении ложится на элемент, называемый толкателем.

В системе push-rod нагрузка на толкатель возникает за счет сжатия.

Подвеска pull-rod отличается расположением толкателя. При возникновении нагрузки этот элемент работает на растяжение, что позволяет сделать центр тяжести автомобиля ниже. Подобное решение дает возможность увеличить устойчивость автомобиля, однако эффективность работы обоих типов подвески находится практически на одном уровне.

Типы подвесок и что о них нужно знать

Секрет покупки подержанной машины заключается в выборе надежного и простого экземпляра. Обилие суперсовременных систем, электронных помощников и комплектаций по последнему слову техники уместны при покупке нового авто. У подержанных машин важнее простота конструкции и беспроблемность. Чем сложнее подвеска автомобиля, тем дороже он в обслуживании.

Тип ходовой части, которая устанавливается на автомобиль, зависит от того, легковая машина или грузовая, какой у нее привод (передний, задний или полный) и к какому ценовому сегменту принадлежит авто.

От типа подвески зависит управляемость и комфорт, а также стоимость ремонта ее деталей, а это играет не последнюю роль в выборе б/у автомобиля. Разбираемся, какие типы подвески наиболее распространены и что о них нужно знать перед выбором машины.

«МакФерсон»

«МакФерсон» — одна из самых дешевых разновидностей независимых подвесок. В ее конструкцию входит рычаг, стабилизатор поперечной устойчивости, пружина и амортизатор. Благодаря последнему машина при преодолении препятствий раскачивается вверх-вниз. Такие колебания воспринимаются телом комфортнее, чем из стороны в сторону. Кстати, за это телескопический амортизатор, используемый в «МакФерсоне», прозвали «качающейся свечой».

Конструкция несовершенна: из-за «МакФерсона» меняется угол развала (наклона) колес. Но именно ее из-за низкой стоимости обслуживания и превосходной управляемости до сих пор используют во всех автомобилях эконом- и среднего класса. «МакФерсон» установлен, например, на Volkswagen Golf, известный своей отменной управляемостью. Стоимость ремонта подвески на десятилетнем «Гольфе» обойдется от 2 до 10 тыс. рублей. Запчасти тоже недорогие — от 400 до 1 500 рублей.

Также читайте: Какая подвеска лучше: мягкая или жесткая

Многорычажная

Многорычажка — еще один тип самых распространенных независимых подвесок, устанавливаемых на городские автомобили. В ее конструкцию входят подрамник, на который крепятся сайлентблоки, и шаровые шарниры, которые смягчают удар при попадании в яму, например.

Машина с такой подвеской едет плавно и хорошо управляется: без кренов, раскачки и потери траектории. Однако, по сравнению с тем же «МакФерсоном», она отнюдь не бюджетная и запчасти дорогие. Например, детали и ремонт многорычажки на Mitsubishi Lancer X 2007 года обойдутся примерно в 40-60 тыс. рублей.

Многорычажную подвеску устанавливают на автомобили бизнес-класса, а благодаря независимости колес друг от друга она подходит и для внедорожников. Ее устанавливают как на переднеприводные, так и на заднеприводные автомобили такие, как Audi, BMW, Mercedes-Benz, Porsche.

Также читайте: Машины с неродными запчастями: стоит ли покупать

Пружинная

Пружины используют в полузависимых и независимых типах подвески. На современных легковых автомобилях спереди устанавливают амортизаторы и пружины, а сзади — почти всегда полузависимые пружины.

В независимом типе каждое колесо имеет свой ход и не зависит от других. Часто конструкция основывается на продольных или прямых рычагах. Прямые всегда очень тяжелые. Из-за этого появляются вибрации, ухудшается плавность хода, увеличивается расход топлива. Продольные рычаги используются для заднеприводных автомобилей на ведущем мосту. В отличие от прямых рычагов в эту конструкцию добавляется еще и шарнир. Вся конструкция получается тяжелой.

Полунезависимая пружинная подвеска устанавливается на легковые автомобили A, B и C-сегмента, например, на модели от LADA, Renault и Honda. Ее особенность заключается в балке, соединяющей два продольных рычага. Эта конструкция позволяет колесам двигаться вверх и вниз независимо друг от друга. Во время движения, разгона и при торможении на балку воздействуют физические силы, например, скручивание. Чтобы корректировать жесткость балки, на нее часто устанавливают электромотор.

Такая подвеска недорого обходится заводу, поэтому не удорожает конечную стоимость автомобиля. Ее ремонт несложен. Он, как правило, заключается в замене пары сайлентблоков. Весь набор запчастей для задней подвески Volkswagen Golf, например, будет стоить около 30 тыс. рублей. Срок службы зависит от того, как водитель использовал автомобиль: по каким дорогам ездил, объезжал ли ямы, следил ли за состоянием машины и т. д. «Родная» подвеска на VW Golf, к примеру, живет около 100 тыс. км.

Также читайте: «Косячный» кузов у автомобиля: брать или не брать

Пневматическая

В пневматической подвеске амортизаторы и пружины заменяет воздух в пневмобаллоне, который устанавливается на все колеса. Давление в каждом отдельном баллоне может меняться. Благодаря этому автобусы наклоняются на остановках, чтобы пассажирам было удобнее выходить и заходить в салон.

Эта же система в легковых авто позволяет сохранять дорожный просвет даже при полной загрузке салона. На скорости автомобили с пневмой «приседают» на дорогу, это улучшает аэродинамику и сокращает крены в поворотах.

Пневматическую подвеску устанавливают на одну из осей или на все. Например, для внедорожников иногда используют подвеску сразу на двух осях, чтобы сохранить высокий клиренс и позволить преодолеть самые тяжелые участки. На легковых авто ее используют только на задней оси, так как им попросту не нужна сложная конструкция на обеих осях.

Пневма на данный момент — самый комфортный тип подвески. Но за комфорт приходится платить высокой ценой конструкции и низким рабочим ресурсом. Первые поломки случаются уже на 50-60 тыс. км пробега, стоимость восстановления зависит от автомобиля, бренда и конфигурации. Например, если владелец Skoda Octavia захочет установить на седан пневму, ему потребуется не меньше 200 тыс. рублей. Самыми бюджетными машинами с пневматической подвеской считаются KIA Mohave, Audi A6, Volvo S90, Volvo XC60, Mercedes-Benz E-klasse.

Также читайте: Почему важно проверить колеса, покупая авто с пробегом

Автомобиль с каким типом подвески выбрать

У сервисменов существует поверье: чем жестче подвеска отрабатывает неровности, тем она надежнее. В 2019 году самой современной подвеской считается пневма. Она лучше отрабатывает неровности, позволяет менять наклон автомобиля, делать его выше или ниже. Она комфортна для всех пассажиров и положительно влияет на управляемость модели, но стоит дорого и выходит из строя быстро. Такой тип не стоит выбирать у подержанных машин, ведь они уже продаются с проблемной подвеской.

Более простым и надежным выбором будет сочетание «МакФерсона» спереди и многорычажки сзади. Чем проще конструкция, тем дешевле стоимость авто и ремонт ходовой части.

Екатерина Липатова

Подвеска автомобиля. Виды и типы подвесок автомобиля

Какая самая важная составляющая автомобиля? Уверены, большинство автомобилистов сойдутся в спорах: кто-то будет утверждать, что это двигатель, так как приводит в движение и является по сути основой автомобиля, другие же будут говорить о кузове, так как без «коробки», на которой всё крепится далеко не уедешь.

Однако, немногие помнят о функциональном значение подвески, являющаяся по сути «фундаментом» на котором будет построен будущий автомобиль. Именно виды подвесок автомобиля определяют габариты и функциональные особенности кузова автомобиля, а также позволяет установить определенный двигатель, который будет гармонично функционировать.

Подвеска автомобиля – это настолько важный и сложный элемент, что требует отдельного детального разбора, о самых важных пунктах которого вы сможете прочитать чуть ниже.

Назначение подвески автомобиля

Подвеска автомобиля – это набор тесно работающих друг с другом устройств, основная функциональная особенность которых является обеспечение упругой связи, подрессоренной с не подрессоренной массой. Кроме того, подвеска облегчает нагрузку на подрессоренную массу, равномерно распределяя динамику по всей конструкции. Среди наиболее основных узлов, в подвеске современного автомобиля выделяют:

• упругий элемент – обеспечивает более плавный ход, так как снижает воздействие вертикальной динамики на массу;
• демпфирующий элемент – получаемые в процессе нагрузок колебания, переводит в тепловую энергию, тем самым нормализуя динамику езды (по-другому называется «автомобильный амортизатор»);
• направляющий элемент — производит обработку боковой и продольной кинетики на перемещающиеся колеса автомобиля.

Независимо от типа подвески и конструкционных отличий автомобиля, общее предназначение подвески заключается в гашении поступающих вибраций и шумов, а также сглаживании колебаний, возникающих при езде на неровной поверхности. В зависимости от функциональных особенностей автомобиля (у небольшой Smart модели, и полноприводного SUV’a они, согласитесь, заметно разнятся) тип и конструкция подвески автомобиля будут отличаться.

Устройство подвески автомобиля

Независимо от типа подвески, в состав любой из них входит набор самых основных деталей и компонентов, без которых представить работоспособное устройство не представляется возможным. В основную группу входят следующие типы:

• буфера упругости – служат анализаторами, которые обрабатывают неровности и полученную информацию передают на кузов машины. В состав подобных элементов входят элементы упругости вроде пружины, рессоры и торсионы, которые сглаживают возникающие колебания;
• распределяющие элементы – крепятся к подвеске и одновременно к кузову, что позволяет максимально передавать силу. Представлены в виде рычагов разных типов: поперечной тяги, сдвоенные и т.п;
• амортизатор – активно применяет метод гидравлического сопротивления, это устройство позволяет противостоять элементам упругости. Наиболее распространены амортизаторы трех видов: однотрубный, двухтрубный и комбинированный. Кроме того, классификация устройства делится на масляной, газомасляной и пневматического типа действия;
• штанга – обеспечивает стабилизацию поперечной устойчивости. Входит в сложный комплекс из опор и рычажных механизмов, крепящиеся к кузову, и распределяет нагрузку при выполнении маневров вроде поворотов;
• крепеж – представлен чаще всего в виде болтовых соединений и втулок. Наиболее распространенными элементами крепления являются шаровые опоры, а также сайлентблоки.

Типовая схема устройства подвески автомобиля

Типы и виды подвесок автомобиля

История первых типов подвесок, применяемых на автомобилях, уходит глубоко в начало 20-го века, когда первые конструкции имели всего лишь соединительную функцию и передавали всю кинетику на кузов. Однако после были проведены многочисленные эксперименты и воплощены различные разработки, которые улучшали саму конструкцию и увеличивали потенциал для будущего использования. До наших дней добрались несколько представителей разных типов и даже сегментов подвесок, каждая из которых достойна отдельной статьи для рассмотрения.

Подвеска McPherson

Этот вид автомобильной подвески является разработкой известного конструктора Э. Макферсона, которая впервые была применена более 50 лет тому назад. По своей конструкции подвеска делится на один рычаг, стабилизатор устойчивости и качающейся свечи. Подобный тип является далеко не совершенным, однако при всём этом он очень доступен и популярен у многих производителей.

На фото представлена подвеска типа McPherson

Двух-рычажная подвеска

Направляющий блок в подобном типе подвески представлен двумя рычажными устройствами. Может быть диагонального, поперечного и продольного типа качения.

Много-рычажная подвеска

В отличии от предыдущего типа, эта разработка имеет более продвинутую конструкцию, а потому и ряд значительных преимуществ, которые обеспечивают более плавный и ровный ход, а также улучшенную маневренность машины. Всё чаще подобный тип подвески можно встретить на средне и дорогостоящих автомобилях премиум-класса.

Торсионно-рычажная подвеска

Схожая по конструкции автомобильная подвеска, с прошлыми экземплярами. Однако в этом типе подвесок вместо стандартных для рычажных пружин используются детали торсионы. При простой схеме, такое решение расширяет эффективность использования, а сами компоненты подвески легки к обслуживанию и их можно настраивать по своему усмотрению.

Подвеска типа «Де Дион»

Придуманная французским инженером А. Де Дионом, эта подвеска способствует меньшей нагрузки на задний мост автомобиля. Отличимой чертой такой подвески является крепление картера главной передачи не к балке моста, а уже к самой части кузова. Подобное решение можно встретить на полноприводных внедорожниках. Использование на легковых машинах может вызывать проблемы в виде «проседания» при торможении и разгоне.

Схема изображающая самые важные конструктивные особенности подвески Де Диона.

Задняя зависимая подвеска

Всеми знакомый вид подвески легковых автомобилей, который любили применять и интегрировать изобретатели в СССР. Тип креплений балки у такого типа подвесок осуществляется с помощью пружин и продольных рычагов. Однако, при хорошей управляемости и стабильности при езде, существенный вес задней балки приносит неудобства автолюбителям в виде перегруза картера и редуктора.

Полузависимая задняя подвеска

В отличие от зависимого типа подвески, рассмотренного ранее, здесь применяется поперечина, которая соединяется двумя продольными рычагами.

Подвеска с качающимися полуосями

Как следует из названия в подобном типе подвески основой приспособления являются полуоси. К одному из концов применяются шарниры, а сами оси сочленены с шинами. При движении колеса, последнее всегда будет находиться под углом в 90° к полуоси.

Независимая подвеска автомобиля с качающимися полуосями.

Подвеска на продольных рычагах

Разделяется на ещё две под категории: торсионные и пружинные, в которых в зависимости от названия элементами упругости являются пружины или торсионы. Среди основных отличий называют расположение колеса при непосредственной близости к кузову машины. Применяется эта подвеска автомобиля на небольших малолитражках, прицепах и т.п.

Фото подвески на продольных рычагах.

С продольными и поперечными рычагами

Исходя из названия, основной конструктивной единицей здесь выступает продольный рычаг, который разгружает опорные усилия на кузов. Сам по себе такой тип слишком тяжелый, что делает его крайне непопулярной моделью на рынке. А вот у поперечных рычагов все обстоит немного лучше: этот тип более гибок при подстройке, а использование опорных рычагов уменьшает нагрузку на крепление подвески.

Вид подвески с косыми рычагами

Этот вид автомобильной подвески по конструкции очень схож с продольными рычагами, с тем отличием, что оси качания рычагов здесь расположены под острым углом. Устанавливают такие типы на заднюю ось чаще всего немецкие производители. В сравнении с продольным типом, крен при повороте у косого типа сравнительно меньше.

С двойными продольными и поперечными рычагами

В отличие от конструкций с одним рычагом, у этой на каждую ось таких приспособлений приходится по две. Размещены в зависимости от типа в поперек или продольным образом, а вот при соединении подобных рычагов используются как пружины и торсионы, которые встречались нам ранее, так и рессоры. Такие конструкции по себе компактны, однако несбалансированные при езде на плохой поверхности.

Гидропневматическая и пневматическая подвеска

Подобная подвеска автомобиля использует пневматические или гидропневматические приспособления (упругие детали). Сами по себе они не являются конечным вариантом, а лишь предлагают современные решения по увеличению комфорта при езде. Оба варианта имеют сложную конструкцию, и предоставляют владельцам плавный ход, высокую управляемость, и продвинутое гашение возникающих колебаний. Сочетаться такие подвески могут как с подвеской типа МакФерсон, так и с много-рычажной автомобильной подвеской.

Электромагнитная подвеска

Электромагнитная подвеска является сложной конструкцией, основу которой представляет электромагнитный привод. Эта технология выполняет сразу две функциональные особенности: амортизатора и упругого элемента. Руководит «оркестром» микроконтроллер с датчиком. Устройство крайне безопасно, а переключение механизмом осуществляется с помощью электромагнитов. Естественно, подобный тип подвески не идет в одном ряду с аналогами по причине своей высокой технологичности и себестоимости.

Адаптивная подвеска (полу-активная подвеска)

Подстраиваясь под дорожную поверхность и характер вождения, система определяет степень демпфирования и настраивается под определенный режим работы. Производится настройка с помощью электромагнитов, или жидкости на реологической основе (гораздо реже).

Конструктивные особенности продвинутой адаптивной подвески.

Подвески пикапов, грузовиков и внедорожников

При создании грузовых тяжей автомобильные изобретатели и инженеры использовали как правило варианты с размещением осей на продольных или поперечных рессорах. Со временем, даже сейчас некоторые производители не сильно изменили эту установку, хотя и утверждать об отсутствии прогресса тоже нельзя. Уже сейчас можно встретить модели, которые используют гидравлическую подвеску. Безусловной отличительной чертой почти всех подвесок грузовиков является использование простых конструкций в виде стандартного моста, который крепится к кузову с помощью кронштейна, а соединяются рессорами.

А вот у внедорожников и пикапов эта конструкция немного сложнее и может отличаться даже на примере одной модели (сзади один тип, например, зависимый, а спереди расположиться независимый). Такая адаптивность объясняется повышенной необходимости подобных автомобилей в преодолении труднопроходимых участков. Как правило, основа для подобных автомобилей является с рессорным типом подвески, хотя некоторые конструируют подвески и на пружинной основе.

Подвеска грузового автомобиля с виду представляет очень сложный механизм, однако по конструкции намного проще некоторых типов легковых автомобилей.

Обслуживание подвески автомобиля

На вопрос «как часто нужно лезть под автомобиль и обслуживать подвеску?» точного ответа дать никто не может. Всё зависит от уровня и качества эксплуатации автомобиля. При должном характере езды, и бережном отношении к автомобилю особой надобности в этом нет. Однако, как это часто бывает, в процессе езды по нашим дорогом не ровен час появится характерный звук, или наличие «проседаний» автомобиля в одну из сторон. В таком случае, необходимо как можно раньше обратиться за услугами профессиональной мастерской, или самому убедиться в наличии или отсутствии проблемы.

Однако, будьте аккуратны с заменой оборудования и деталей в конструкции подвески. На первый взгляд, может показаться, что ничего сложного ремонт и замена не представляет. Тем не менее, качественно и удачно заменить деталь, в иногда тяжелом механизме, может далеко не каждый автолюбитель. Частой проблемой таких «горе-замен» является наличие «покачиваний», крена при поворотах в одну из сторон, появление ухудшенной управляемости автомобилем.

Виды и типы подвесок автомобилей

Подвеска, наряду с двигателем и кузовом, – это одна из важнейших составляющих автомобиля. Именно к ней приковано внимание множества конструкторов и инженеров. Типы подвесок автомобилей бывают разными, что зависит от вида авто (легковое или грузовик), привода (передний, задний, полный), сегмента, который занимает модель, и, конечно же, цены на машину.

Существует множество типов подвесок. Некоторые использовались ранее, другие применяются и сейчас, так что необходимо рассмотреть те типы, которые получили наибольшее распространение в современном автомобилестроении:

1. Подвеска McPherson;
2. Двухрычажная подвеска;
3. Многорычажная подвеска;
4. Адаптивная подвеска;
5. Подвеска типа «Де Дион»;
6. Задняя зависимая схема подвески;
7. Полузависимая задняя подвеска;
8. Подвески пикапов и внедорожников;
9. Подвески грузовиков.

Подвеска типа McPherson

Данный тип подвески был разработан еще в 1960 году инженером Эрлом Макферсоном, в честь которого и получила свое название. Она имеет несколько основных частей:

1. Стабилизатор поперечной устойчивости;
2. Рычаг;
3. Блок (состоит из телескопического амортизатора и пружинного элемента).

Телескопический амортизатор называют еще «качающаяся свеча», потому как к кузову он крепится посредством шарнира и может качаться, когда колесо двигается вниз и вверх. Если интересно, можете почитать, как проверить амортизаторы.

Данный тип подвески имеет свои недостатки (значительное изменение угла развала колес), но он чрезвычайно популярен благодаря демократичной цене, невысокой сложности и надежности.

Двухрычажная подвеска

Это одна из самых совершенных схем. Она представляет собой подвеску с 2-мя рычагами разной длины (длинный нижний и короткий верхний), что гарантирует автомобилю прекрасную поперечную устойчивость на дороге и минимальный износ покрышек (поперечные перемещения всего колеса незначительны).

Это значит, что каждое отдельное колесо воспринимает ямы и бугры независимо от остальных, что позволяет сохранять максимально вертикальное отношение к дорожному покрытию и оптимальное сцепление покрышки с поверхностью дороги.

Многорычажная подвеска

Данный тип подвески немного похож на двухрычажную схему, но он гораздо сложнее и совершеннее. Неудивительно, что к ней перекочевали и все достоинства предыдущего вида. Это набор из рычагов, сайлент-блоков и шарниров, которые крепятся на специальный подрамник. Большое количество шаровых опор и «сайлентов» обеспечивают не только завидную плавность хода, но и отлично гасят удары в случае резкого наезда на какое-либо препятствие, а еще они уменьшают уровень шума в салоне от колес.

При такой схеме достигается наилучшее сцепление покрышки с дорогой (любой тип покрытия), отточенная управляемость и плавность хода.

Достоинства «многорычажки»:

• малые неподрессоренные массы;
• оптимальная поворачиваемость колес;
• независимость каждого отдельного колеса от остальных;
• отдельные поперечные и продольные регулировки;
• хороший потенциал при условии полного привода.

Однако у многорычажной подвески есть один существенный недостаток – высокая стоимость. Хотя в последнее время наметился перелом: если раньше данный тип подвески применяли только на представительских авто, то сейчас ею оснащают даже машины гольф-класса.

Адаптивная подвеска

Такая подвеска в корне отличается от остальных типов. Строго говоря, создание адаптивной схемы не было настоящей революцией, так как за основу была принята гидропневматическая подвеска, реализованная на автомобилях Citroen и Mercedes-Benz.

Но в те времена она была довольно примитивной, тяжелой и занимала слишком много места. На сегодняшний день от всех этих недостатков конструкторы смогли избавиться. Единственный минус подобного подхода заключается в его сложности.

Что касается достоинств, то их масса:

• адаптация под конкретного водителя;
• минимальные крены кузова и волновая раскачка на высоких скоростях;
• высокая безопасность;
• отличная устойчивость на прямой;
• принудительно изменяемое демпфирование;
• адаптация под любое дорожное покрытие в автоматическом режиме.

Различные концерны используют свои схемы такой подвески, но общие черты у них одинаковы. Это потому, что любая адаптивная конструкция имеет в своем составе следующие компоненты:

1. Стабилизаторы поперечной устойчивости с возможностью регулировки;
2. Активные стойки амортизаторов;
3. Блок управления ходовой частью;
4. Электронные датчики (неровной дороги, клиренса и других параметров).

Блок управления анализирует ситуацию на основе данных, полученных от датчиков, и посылает команды на стабилизатор и амортизаторы (зависит от дорожных условий). Все это происходит практически моментально. Кроме этого, варианты работы подвески можно настраивать и самому.

Подвески пикапов и внедорожников

В различных моделях джипов конструкторы идут разными путями. Это зависит от веса и назначения внедорожника. Возможны три варианта используемых подвесок:

1. Зависимая задняя и независимая передняя схемы;
2. Полностью зависимая подвеска;
3. Полностью независимая подвеска.

Как правило, задняя ось оснащается либо рессорной, либо пружинной подвеской, которые сочетаются с жесткими неразрезными мостами. Рессоры идут в ход при создании пикапов или тяжелых джипов, так как они надежны, неприхотливы и в состоянии выдержать нешуточную нагрузку. Кроме того, такая схема довольно дешева, что стало причиной оснащения рессорами некоторых бюджетных авто. Подробная информация о достоинствах и недостатках рессорной подвески.

Пружинная схема отличается мягкостью и длинноходностью. Она более ориентирована на комфорт и ставится на легкие джипы. Относительно сложности конструкции – она лишь немного сложнее рессорной.

Что касается передней оси, то здесь, в большинстве случаев, используются торсионные или зависимые пружинные схемы. Встречается, конечно, и оснащение джипов жесткими неразрезными мостами, но такое решение в наши дни наблюдается довольно редко.

Подвески грузовиков

Как правило, в грузовиках применяется зависимая конструкция подвески с поперечными или продольными рессорами, а также амортизаторами гидравлического типа. Благодаря своей простоте такая подвеска до настоящего времени широко используется в производстве.

Кроме того, данный вариант является и наиболее простым. Это значит, что продольные рессоры фиксируются в кронштейнах кузова, а к ним подвешивается мост. Что касается амортизаторов, то они крепятся прямиком к балке заднего моста. При такой конструкции главная роль отводится рессорам, которые не только выдерживают мост, но и связывают кузов и колесо, а также выступают в качестве направляющих элементов.

Однако такая простота является определяющей лишь в производстве, тогда как водителю приходится бороться с плохой управляемостью автомобиля на высоких скоростях. Дело в том, что рессоры далеко не идеальны в роли направляющих элементов. Следовательно, сцепление колес с дорогой значительно ухудшается.

Подводя итог отметим, что рассмотренные типы подвесок автомобилей не являются исчерпывающим списком, но в наши дни они наиболее популярны, как в отечественном, так и в мировом автомобилестроении.
