Установка электроусилителя руля (ЭУР) на Lada Granta в базовой комплектации «Стандарт»

Автомобили семейства Лады Гранты в базовых комплектациях оснащены гидроусилителем рулевого колеса. Электромеханический усилитель руля (далее — ЭУР) устанавливается индивидуально владельцами.

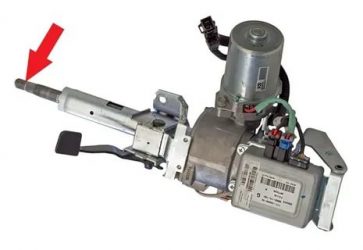

Электромеханический усилитель руля

ЭУР — относительно новая разработка модульного управления, которая, также как и ГУР, имеет преимущества и недостатки.

Принцип работы ЭУР

При каждом повороте рулевого колеса происходит скручивание торсионного вала. Информация о данном процессе от датчика крутящего момента передается на блок управления в режиме «онлайн».

На основании полученной информации электронный блок управления (далее – ЭБУ) аккумулирует информацию и считывает показания с других датчиков. ЭБУ передает сигнал электрическому двигателю, который усиливает момент вращения вала рулевой рейки путем активации электромотора.

Информация обрабатывается настолько быстро, что от момента передачи до момента считывания проходят десятые доли секунд.

Неисправности рулевого механизма и их устранение

Рулевой механизм Лады Гранты достаточно надёжен и проблемы владельцу доставляет нечасто. Однако это не значит, что неполадки вовсе не встречаются. Проблемы есть. И нужно знать, как их устранять.

Устранение

Как и тормозную систему, работу двигателя и другие важные узлы и агрегаты, рулевое управление необходимо периодически осматривать на предмет неисправностей. Если признаков нет, осмотру подлежат защитные пыльники и другие, более мелкие детали конструкции. Рулевая рейка Лады Гранты является ключевым механизмом управления. Именно благодаря этому осуществляется управление автомобилем за счёт поворотов колеса.

От исправности рулевого механизма зависит не только комфорт управления, но и безопасность водителя и его пассажиров. Неполадки узла нужно уметь вовремя диагностировать и устранить.

Основные неисправности рулевой рейки

Главный признак поломки – это стук при поворотах. Сначала он практически незаметен и проявляется при наезде на ямы. Если игнорировать первые симптомы, шум никуда не исчезнет и будет постоянно усиливаться. Дальше стук будет передаваться на руль. Если и этот симптом игнорировать, рейку попросту заклинит, а это чревато попаданием в ДТП из-за потери управления. Стучит рейка из-за износа шарниров, зубьев или резинометаллических втулок (демпфера).

Также к неисправностям рулевой рейки можно отнести следующие симптомы.

1. Руль туго вращается (дополняется небольшим свистом).
2. Тугое вращение прекращается при повышении скорости.
3. При прямом руле отсутствует усиление.
4. Рулевое колесо при повороте не поворачивает должным образом колёса спереди (машину начинает бросать влево/вправо на ходу).
5. Вибрация, биение, скрежет руль начинает дребезжать.
6. Руль не возвращается в начальное положение.
7. Рулевое колесо вращается самопроизвольно.

Причин неисправностей рулевой рейки много. Но эти встречаются чаще всего. Если возникает хотя бы один из них, Лада Гранта должна отправиться на ремонт в ближайшее время.

Замена рулевой рейки своими руками

Для начинающих автомобилистов это может показаться слишком сложной процедурой. Но на деле всё проще. Алгоритм действий таков.

1. Отсоединить АКБ, ослабить болты передних колёс, вывесить перёд на домкратах и снять колёса.
2. В салоне автомобиля нужно открутить болт, с помощью которого клемма рулевого механизма соединяется с промежуточным валом. При этом рулевое колесо должно находиться в прямолинейном положении (колёса строго прямо).
3. Отсоединить тяги от поворотных рычагов.
4. Через зазоры в арках колёс открутить гайки крепления рулевого механизма.
5. Демонтировать хомут и снять рулевой механизм в сборе.
6. Далее снимаются все пыльники и их крепления.

Возможные неисправности ЭУРа на Ладе Гранте Лифтбек (Седан)

Неисправность	Диагностирование	Метод устранения
Свечение диода на боковой стойке из-за неисправности датчика скорости.	Проверка исправности датчика скорости путем его демонтажа, прозвон мультиметром.	Замена датчика новым, так как конструкция не подлежит ремонту (частичному, полному).
Низкое напряжение в электропроводке.	Проверка целостности изоляционного слоя, контактных клемм.	Замена поврежденного участка кабеля, изоляция мест соединения.
Электрический усилитель вращается туго.	Проверка подачи напряжения на входные контакты от реле – регулятора.	Замена реле-регулятора.
В процессе вращения слышен характерный скрип, металлический скрежет.	Демонтаж ЭУРа, разбор на составные элементы, проверка состояния подшипников качения.	Замена двух подшипников качения новыми.

Регулировка положения руля

Как уже говорилось выше, в том, насколько будет отклоняться рулевая колонка вверх и вниз значение имеют шайбы. Они установлены между кронштейном и усилителем. От их толщины и зависит величина отклонения рулевой колонки.

➤ Электроусилитель Гранта Лифтбек — пошаговая установка

Автомобили семейства Лады Гранты в базовых комплектациях оснащены гидроусилителем рулевого колеса. Электромеханический усилитель руля (далее — ЭУР) устанавливается индивидуально владельцами.

Электромеханический усилитель руля

ЭУР — относительно новая разработка модульного управления, которая, также как и ГУР, имеет преимущества и недостатки.

Стоит ли устанавливать электроусилитель руля на автомобиль Лада Гранта

Стоимость ЭУР на Гранту Лифтбек на 15-20 % дороже гидравлического аналога. Установку может позволить далеко не каждый собственник.

Среднестатистический водитель не ощутит разницы между ГУРом и ЭУРом. Но автомобилисты, проводящие много времени за рулем, с первой минуты положительно оценят нововведение.

В первую очередь установку ЭУРа стоит рассматривать таксистам, менеджерам, снабженцам, работа которых заключается в постоянных разъездах.

При каждом повороте рулевого колеса происходит скручивание торсионного вала. Информация о данном процессе от датчика крутящего момента передается на блок управления в режиме «онлайн».

На основании полученной информации электронный блок управления (далее – ЭБУ) аккумулирует информацию и считывает показания с других датчиков. ЭБУ передает сигнал электрическому двигателю, который усиливает момент вращения вала рулевой рейки путем активации электромотора.

Информация обрабатывается настолько быстро, что от момента передачи до момента считывания проходят десятые доли секунд.

Режимы, при которых срабатывает электроусилитель Гранта Лифтбек

• Поворот технического средства на скорости ниже 50 км /ч, свыше 90 км/ч;
• Возврат руля в центральное (среднее) положение;
• Удержание рулевого колеса в центральном положении.

Обзор цен производителей ЭУР на Ладу Гранту

Наименование / артикул	Цена (Руб.)
ОАО «АВТОВАЗ» 11117-3450008-02, напряжение 13.5 В, сила тока 55 А, вес 9.0 кг.	От 23500
ОАО «АВТОВАЗ» 11186-3450008-02	—/—
ОАО «АВТОВАЗ» 2172-3450008-02	—/—
ОАО «Проспорт» RE-49114	От 24000
RE-49113	—/—
ОАО «ЛадаЦентр» ФР-00001716	От 25000
ОАО «Автоэлектроника», 11186-3450008-02 (122.3405010-02)	—/—

*цены актуальны состоянием на 19.10.2018 года.

Рекомендации по выбору электромеханического усилителя

Для установки на автомобили семейства Лады Гранты рассматриваем модификации от отечественного производителя. Приобретать зарубежные аналоги с 50% накруткой по стоимости нет смысла.

Запчасти покупаем исключительно в сертифицированных точках продажи. Лучше всего в фирменных магазинах от ОАО «АвтоВАЗ».

Установку электроусилителя руля проводим самостоятельно. Повторно прочитываем рекомендации статьи, просматриваем видео-уроки по мере необходимости.

Список интернет магазинов, адреса фирм, предоставляющих услуги

№	Название	Контакты, адрес
1.	СТО «А1-Моторс»
2.	Мотель Варшавский — Магазин запчастей: Hyundai, LADA	Москва (м. Аннино), м. Аннино, 32 км. МКАД (на территории Каширского двора 3). Телефон: (495) 388-13-72, (495) 388-64-09
3.	«Эксперт-Авто» — Магазин запчастей: Renault, LADA	Москва (м.Тульская), Загородное шоссе, д. 7А, телефон: (916) 838-00-62, (915) 154-35-64
4.	«Запчасти на колесах» — Магазин запчастей: Renault, LADA	Мытищи, Волковское шоссе, д. 13, телефон: (985) 666-71-45, (968) 409-30-19
5.	СТО «Автосервис на Седова»	м. Елизаровская, улица Седова, 11АБ, бокс С

Отзывы о фирмах

• Василий: полгода назад в СТО «А1-Моторс» устанавливал сервопривод на Гранту. Ребята сделали все оперативно и профессионально. Мои рекомендации.
• Иван: после покупки Лады заменил ГУР на ЭУР. Работы заказывал в СТО «Автосервис на Седова». Новое оборудование, множество ремонтных боксов, работают профессионально.
• Иннокентий: товарищи рекомендовали установить ЭУР. Покупал в магазине запчастей «Мотель Варшавский». Хорошее качество, приемлемые цены, бонусы при покупке.
• Владлен: два года отъездил на ГУРе, решил перейти на ЭУР. Советовали покупать в «Эксперт-Авто». После установки прошло полгода, нареканий нет, мои рекомендации.
• Вячеслав: оставляю свой положительный отзыв о магазине автозапчастей «Запчасти на колесах». Профессиональная консультация, приемлемые цены, приветливый персонал.

Подготовительный этап перед установкой ЭУРа на Ладу Гранту

Водителю на заметку! Никаких различий в установке ЭУРа на Ладу Гранту Седан и Ладу Гранту Лифтбек нет. Заводские крепления идентичны.

Необходимые инструменты:

• ЭУР (11186-3450008-02): силовой агрегат синхронного типа, управляющий контроллер, кронштейны, вал, редуктор;
• промежуточный кронштейн (11186-3403172-00);
• неразборной рулевой вал промежуточный (72780);
• колодки с проводами для подключения к центральной цепи питания (2110-3724155);
• светодиод, оповещающий об исправном состоянии усилителя;
• пластиковые хомуты;
• крепежные элементы;
• набор автомобильных инструментов;
• изоляция;
• зажимы.

Последовательность действий при установке ЭУР на Ладу Гранту

• Помещаем машину на ровную платформу, смотровой канал. Обеспечиваем первоочередные меры безопасности, выжимаем рычаг стояночного тормоза.
• Отключаем клеммы от аккумуляторной батареи во избежание короткого замыкания в цепи.
• На верстаке соединяем промежуточный вал и усилитель, фиксируем болтами, подготавливаем к установке. Затягиваем соединение через гровер.
• Демонтируем рулевую колонку с промежуточным валом в сборе.

Разобранный руль

• Отворачиваем гайку рулевого колеса, снимаем руль.

Пластиковые кожухи рулевой колонки

• Откручиваем винты, снимаем верхний и нижний пластиковый кожухи рулевой колонки.
• Отсоединяем колодку с проводами от двух рычажного переключателя, извлекаем сам переключатель.
• Отсоединяем колодку с проводами от замка зажигания.
• Выкручиваем болт, фиксирующий промежуточный вал рулевого управления.

Фиксирующий болт

• • Снимаем рулевую колонку с промежуточным валом в сборе.
  • Выдергиваем колонку.

Рулевой вал

• • Надеваем промежуточный вал ЭУРа на шлицевую часть. Затягиваем стяжной болт.
  • Фиксируем корпус электроусилителя на верхние крепежные шпильки;

Крепежные элементы

• • • Надеваем крепление вакуумного усилителя.
    • Проворачиваем рулевое колесо в разные стороны 2- 3 раза для точности посадки на шлицах.
    • Жестко затягиваем все крепежные элементы.
    • Протягиваем проводку через технологическое окно в сторону блока предохранителей. Для удобства временно демонтируем бачок омывателя лобового стекла.
    • В моторном отсеке провод с розовой обмоткой подключаем к «+», бежевый к «-».

• • Индивидуальный предохранитель размещаем в блоке предохранителей так, чтобы он не препятствовал при осмотре.
  • Диагностическую колодку располагаем в максимально доступном месте. Можно использовать полость блока предохранителей
  • Снимаем обшивку левой передней стойки, устанавливаем светодиод, сигнализирующий о функционировании усилителя.
  • Подключаем провод светодиода к штекеру усилителя.

Проводка для установки ЭУР

• Аккуратно прячем проводку в пространство под передней панелью.
• Коммутируем проводку с блоком ЭУРа: верхний разъем датчики, нижний — питание.
• Заводим колодку с проводами на штатную приборную панель, предварительно ее демонтировав.
• Устанавливаем замок зажигания, двух рычажный переключатель.
• Завершаем сборку.

На этом установка ЭУР на Гранту своими руками окончена. Проверяем исправность работы механизма.

Регулировка положения руля
После установки ЭУРа обязательно корректируем угол «развал-схождение». Нарушение угла способствует неравномерному износу протектора на передних покрышках.

Отзывы

№	Положительные
1.	Игнат: полгода назад самостоятельно установил сервопривод. Покупал отечественный, работает исправно, нареканий нет.
2.	Василий: товарищи по гаражу рекомендовали купить сервопривод. На прошлых выходных сами установили. Управление с минимальными усилиями. Мой совет автомобилистам.
3.	Кирилл: много слышал положительных отзывов о сервоприводе, решил установить. Вот уже больше года активно пользуюсь машиной, нареканий нет.
4.	Виктор: заказывал установку ЭУРа в СТО, ребята справились быстро, предоставили гарантию на год.
Отрицательные
1.	Геннадий: качеством изготовления отечественного сервопривода недоволен. Через три месяца после установки пришлось снимать и ремонтировать.
2.	Славик: установленный мной ЭУР продержался полгода, после чего полетел подшипник.
3.	Сергей: пользовался сервоприводом полгода, после чего вернул назад ГУР. Слишком часто ломался.

Вывод

Установка ЭУР на Гранту Стандарт вполне обоснована и необходима. Чтобы предотвратить поломки, некорректную работу механизма заказывайте услуги в сертифицированных СТО, где предоставляют гарантию качества.

Негативные отзывы в адрес ЭУРа вызваны нарушением условий эксплуатации владельцами и непрофессиональной установкой.

— Авторемонт Лада Гранта Замена электро усилитель руля ЭУР

— Установка электроусилителя руля

Нужен ли электроусилитель на гранте. Установка электроусилителя руля (ЭУР) на Lada Granta в базовой комплектации «Стандарт

02.09.2019

Руль Гранта и ВАЗ 2114 — важный элемент управления авто. в этой системе встречаются наиболее часто? Какие способы модернизации узла существуют? Прежде чем ответить на эти вопросы, нужно четко уяснить, что такое рулевое управление.

На сегодняшний день две последние разработки отечественного предприятия и ВАЗ 2114 являются неоспоримыми лидерами на российском рынке. Оригинальные, стильные, мощные, эти машины заслуживают особого внимания и положительной оценки. Собранные по новой технологии, Гранта и ВАЗ 2114 вызвали широкий интерес у автолюбителей. Но, конечно, любая, даже самая хорошая, разработка имеет и свои недостатки, которые стоит знать владельцу, дабы избежать каких-либо проблем в процессе эксплуатации. В частности, рулевое управление может преподнести немало сюрпризов.

Функции рулевого управления

Рулевое управление — это система, обеспечивающая движение транспортного средства. Оно состоит из рулевых колеса, рейки, механизма и привода. Принцип работы руля основан на том, что колесо принимает импульс усилия, осуществленного водителем, и передает его механизму, который реагирует в соответствии с заданным водителем направлением. То есть когда водитель поворачивает руль, он передает силу поворота механизмам, которые связаны с передними колесами, так происходит движение.

Устройство механизма рулевого управления Лада Гранта

Рулевое колесо легкового автомобиля отличается от руля грузового автомобиля прежде всего по диаметру. В первом случае это 390-420 мм, во втором — 445-545 мм. У спортивных автомобилей руль меньше, чем стандартный, установленный на обычное легковое авто. Кроме диаметра, здесь наблюдается различие в механизме управления.

Сегодня существует несколько типов рулевой колонки, от обычных и недорогих до построенных по такому типу, который позволяет ей складываться при фронтальном ударе высокой степени. Кроме того, рулевые колонки имеют как механическое, так и электрическое регулирование, что очень удобно, когда нужно откорректировать высоту руля или его направление.

В образцах последних лет, принадлежащих , встречается рулевая колонка, которую легко переставить с водительского места на место правого пассажира. Рулевой механизм — устройство, передающее колебания от усилия воздействия на рулевую колонку приводу.

Существует несколько типов рулевого механизма, наиболее распространенным из которых является реечный.

Он встречается и у российских моделей Лада Калина, Гранта, ВАЗ 2114 и других проектов АвтоВАЗа. А вот легендарные БМВ, Тойота, Мазда и другие оснащены более сложным рулевым механизмом, с принципом работы на все четыре колеса. Данное решение гарантирует большую устойчивость и великолепную управляемость.

Привод передает усилие от рулевого механизма колесам. На сегодняшний день известно несколько конструкций привода, в зависимости от того какая . Наиболее популярным и известным является механический привод, который состоит из шарниров и тяг. Такой тип конструкции встречается как в российских моделях, типа Гранты, так и в европейских проектах.

Типы усилителей руля

Конструкция гидравлического типа усилителя руля

Для того чтобы рулевое управление было более эффективным и комфортным, применяется усиление. Механизмы делятся на три типа:

• пневматический усилитель.

Электроусилитель руля работает за счет электроэнергии и имеет довольно сложную структуру. ЭУР заметно улучшает динамику, маневренность, управляемость автомобиля, в некоторых случаях даже позволяет . Электроусилитель руля сегодня имеется не только в иномарках, как было еще десять лет назад, но даже в отечественных моделях, таких как . Купить его можно в любом автомагазине страны.

Принцип работы ГУРа заключается в перекачке гидравлической жидкости. Гидроусилитель отличается хорошей способностью смягчать удары, которые приходятся на руль во время скоростного движения по ухабистой дороге. Механизм тоже улучшает маневренность. Единственное, чем он может уступать электроусилителю, так это тем, что не экономичен, зато более эффективен и надежен. Пневматический усилитель — это современный вариант, еще редко встречающийся в автомобилях и тем более не встречающийся в отечественных проектах, хотя купить его можно уже сейчас в крупных автомагазинах.

Особенности рулевого управления Гранты

Руль от Гранты — стандартный, реечного типа, привод состоит из двух рулевых тяг, объединенных в единую конструкцию за счет шаровых шарниров. Теоретически он неплох, но практика показывает другое. Отверстия рулевых тяг просто невероятно огромны, что хорошо для воздухообмена, но плохо для загрязнения. Удивительно, но об этом насущном вопросе прежде такие практичные мастера АвтоВАЗа как-то не подумали. Для исправления этого дефекта многие автовладельцы ставят простые заглушки рулевых тяг Лада.

Наиболее часто руль от Гранты страдает от ослабления крепежей. Что можно сделать в этом случае? Стоит всего лишь затянуть гайки потуже. Можно отметить и возникновение стуков в руле. Для исправления проблемы стоит затянуть гайки, если они расшатались, или же заменить детали, если при осмотре вы обнаружили, что они износились. При тугом вращении руля Лады Гранта придется поменять подшипник. В некоторых случаях приходится ремонтировать стойку подвески и проводить смазку деталей.

Фото- и видеообзор салона автомобиля Лада Гранта
Какова максимальная скорость Лада Гранта люкс?
Как сократить расход топлива автомобиля Лада Гранта

Установка ЭУР на Гранту Стандарт — частая причина обращений владельцев этих машин в автосервис. Тем не менее, при должной сноровке, вы вполне можете сделать все сами. О том, как установить такую систему, если у вас Лада Гранта и стоит ли вообще это делать — читайте в статье.

Управление автомобилем без элекроусилителя руля, конечно же, возможно. Но если вы ранее управляли машиной, оснащенной такой системой, то можете испытать серьезный дискомфорт. Вы будете лишены привычной поддержки электродвигателя.

Установка такого механизма имеет определенные сложности, также она сопряжена с расходами. Но они все окупятся комфортной ездой и повышенной безопасностью для вас и ваших пассажиров.

Таким образом, ответ на вопрос «Стоит ли проводить установку?» — это однозначное «Да». Даже если вы не хотите делать это своими руками, обратитесь в автосервис.

В ролике ниже вы найдете сравнение преимуществ ГУР и ЭУР (автор видео — АВТОТЕМА ТВ).

Возможные неисправности ЭУР

Бывает так, что уже после установки ЭУР не работает вообще или с перебоями.

Это может быть вызвано разными причинами, среди которых чаще всего выделяются две:

1. Поломка датчика скорости. Работает электроусилитель руля в связи с датчиком скорости. На высокой скорости, дополнительное усилие от механизма снижается, чтобы обеспечить вам больший контроль. Если данные от датчика перестают поступать, ЭУР автоматически отключится. Проблема решается заменой датчика.
2. Неправильно установленный картер двигателя. При нарушениях в монтаже картера (кожуха) двигателя, вибрации от мотора будут передаваться усилителю. Тот начнет гудеть, в некоторых случаях даже отключаться.

Инструкция по установке

Данная инструкция предназначена для тех, кто обладает минимальными навыками работы с инструментами и системами автомобиля. Она сделана максимально доступной для всех. Но если вы сомневаетесь в своих навыках и знаниях, лучше обратитесь в автосервис.

Необходимые инструменты и материалы

В первую очередь, вам потребуется сам ЭУР. Обратите внимание на его серийный номер. Последние две цифры указывают на тип и место производства.

Так, 00 — это редукторный усилитель, производился в Махачкале и имеют нарекания от водителей. С цифрами 04 — корейский, ставился на Гранты и Калины, хороший усилитель, можно найти в магазинах, но на развалах его мало. Ну а 02 — Калуга, безредукторный тип, также неплохие отзывы.

Для подключения вам потребуются такие обычные инструменты, как отвертки, гаечные ключи, болгарка.

Процесс установки

Вначале, вам необходимо будет полностью снять такие элементы, как подушка, руль, переключатели, замок зажигания, а также в конце рулевую колонку вместе с кронштейном и карданом.

1. Взяв старый кронштейн-пластину, выбейте из него болты. Потом от верхней части отрежьте около 30 мм (где приварены 2 болта и есть 3 отверстия).
2. Примерьте пластину к ЭУР, если отверстия не совпали (скорее всего так и будет), просверлите их.
3. Теперь нужно прикрепить кардан к усилителю.
4. Под кронштейн в точке крепления к усилителю нужно положить шайбы. Они могут быть разной толщины и оказывают прямое влияние на регулировку руля в будущем.
5. Теперь можете закрепить ЭУР. Кардан вставьте на рейку.

После всего этого вам необходимо подключить проводку. Ниже приведена схема подключения.

Регулировка положения руля

Как уже говорилось выше, в том, насколько будет отклоняться рулевая колонка вверх и вниз значение имеют шайбы. Они установлены между кронштейном и усилителем. От их толщины и зависит величина отклонения рулевой колонки.

«Установка электроусилителя руля»

В этом видео рассказывается о плюсах и минусах такой системы, а также детально демонстрируется процесс установки (автор ролика — sokur64).

Снятие и установка электромеханического усилителя рулевого управления Лада Гранта

Электроусилитель снижает усилие на рулевом колесе, облегчая управление автомобилем. Основу электроусилителя составляет безщеточный электродвигатель с редукто-ром, расположенным под кожухом ру-левого управления. На валу двигателя установлен червяк, который входит о зацепление с пластмассовой ше-стерней, закрепленной на вале руле-вого управления.

Координирует работу электроусилителя электронный блок управления изменением подаваемого напряжения на электродвигатель по информации, получаемой от датчи-ков скорости автомобиля, частоты вращения коленчатого вала и величи-ны крутящего момента на вале руле-вого управления.

Электродвигатель через редуктор доворачивает с опре-деленным моментом вал рулевой колонки.

Блок управления обеспечивает достаточную информативность руля во всех режимах движения автомоби-ля. Когда автомобиль стоит на месте, создаваемый электроусилителем мо-мент на вале максимальный, с ро-стом скорости автомобиля «помощь» усилителя снижается и рулевое ко-лесо становится «тяжелее». В случае выхода из строя электроусилителя, автомобиль полностью сохраняет управляемость, при этом рулевое колесо становится несколько «тяже-лее», чем на автомобиле без электро-усилителя. поскольку появляется дополнительная нагрузка в виде сво-бодно вращающегося ротора элек-тродвигателя

[/su_box]

В комбинации приборов расположен сигнализатор неисправности элек-троусилителя рулевого управления. Он загорается при включении зажи-гания и после пуска двигателя гас-нет. При отказе электроусилителя сигнализатор горит постоянно. Электроусилитель не работает при не-работающем двигателе.

Электроусилитель может отключаться:

— при снижении напряжения борто-вой сети;

— при отсутствии сигнала с датчика скорости и частоте вращения двига-теля выше 1500 мин 1

Такие отключения заложены в алго-ритме работы электроусилителя и не являются признаками неисправности.

Снятие

Вам потребуются: отвертка с крестообразным лезвием, ключи «на 8», «на 13» (два), торцовый ключ «на 13».

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите рулевое колесо.

3. Потяните на себя и снимите крышку блока предохранителей.

5. Снимите подрулевые переключатели.

Большинство сегодняшних автомобилей комплектуются салонным фильтром. В базовой комплектации такой фильтр есть у автомобилей модели Лада Гранта. Его задача — фильтрация воздуха, поступающего в салон снаружи. При чрезмерно долгой работе одного фильтра плохо работает печка, воздух в салоне не очищается, в нем появляются бактерии и частицы пыли.

По рекомендациям производителей замену салонного фильтра Лада Гранта стоит проводить каждые 5-7 тысяч километров. Однако одним из сигналов необходимости преждевременной установки нового фильтра является поступающая из воздуховодов пыль или неприятный запах.

Необходимые инструменты:

1. отвертка TORX T20;
2. крестовая отвертка;
3. новый фильтр ГрантаилиКалина .

Последовательность действий:

1. Открыть капот, чтоб двигатель остыл.
2. Установить дворники вертикально.
3. Используя отвертку TORX T20 нужно открутить жабо (оно представляет собой пластиковую накладку рядом с лобовым стеклом).

1. Крестовой отверткой снять 2 самореза, прикрепляющих пластиковый кожух салонного фильтра. Под этим кожухом и располагается салонный фильтр.

Также ознакомьтесь

1. Достать рамку вместе с фильтром, извлечь старый фильтр.

1. На новый фильтр надеть рамку от прошлого фильтра, установить на прежнее место. Можно использовать фильтр салона от Лада Калина.

Такой вид имел старый фильтр:

Выполнить сборку в обратном порядке. Если никаких проблем в работе не возникает, вам удалось самостоятельно заменить салонный фильтр Лада Гранта.

Есть ли гидроусилитель руля на лада гранта. Все об установке электроусилителя руля на лада гранта в гаражных условиях

Управление автомобилем без элекроусилителя руля, конечно же, возможно. Но если вы ранее управляли машиной, оснащенной такой системой, то можете испытать серьезный дискомфорт. Вы будете лишены привычной поддержки электродвигателя.

Установка такого механизма имеет определенные сложности, также она сопряжена с расходами. Но они все окупятся комфортной ездой и повышенной безопасностью для вас и ваших пассажиров.

Таким образом, ответ на вопрос «Стоит ли проводить установку?» — это однозначное «Да». Даже если вы не хотите делать это своими руками, обратитесь в автосервис.

В ролике ниже вы найдете сравнение преимуществ ГУР и ЭУР (автор видео — АВТОТЕМА ТВ).

Возможные неисправности ЭУР

Бывает так, что уже после установки ЭУР не работает вообще или с перебоями.

Это может быть вызвано разными причинами, среди которых чаще всего выделяются две:

1. Поломка датчика скорости.

   Работает электроусилитель руля в связи с датчиком скорости. На высокой скорости, дополнительное усилие от механизма снижается, чтобы обеспечить вам больший контроль. Если данные от датчика перестают поступать, ЭУР автоматически отключится. Проблема решается заменой датчика.

2. Неправильно установленный картер двигателя.

   При нарушениях в монтаже картера (кожуха) двигателя, вибрации от мотора будут передаваться усилителю. Тот начнет гудеть, в некоторых случаях даже отключаться.

Инструкция по установке

Данная инструкция предназначена для тех, кто обладает минимальными навыками работы с инструментами и системами автомобиля. Она сделана максимально доступной для всех. Но если вы сомневаетесь в своих навыках и знаниях, лучше обратитесь в автосервис.

Необходимые инструменты и материалы

В первую очередь, вам потребуется сам ЭУР. Обратите внимание на его серийный номер. Последние две цифры указывают на тип и место производства.

Так, 00 — это редукторный усилитель, производился в Махачкале и имеют нарекания от водителей. С цифрами 04 — корейский, ставился на Гранты и Калины, хороший усилитель, можно найти в магазинах, но на развалах его мало. Ну а 02 — Калуга, безредукторный тип, также неплохие отзывы.

Для подключения вам потребуются такие обычные инструменты, как отвертки, гаечные ключи, болгарка.

Процесс установки

Вначале, вам необходимо будет полностью снять такие элементы, как подушка, руль, переключатели, замок зажигания, а также в конце рулевую колонку вместе с кронштейном и карданом.

1. Взяв старый кронштейн-пластину, выбейте из него болты. Потом от верхней части отрежьте около 30 мм (где приварены 2 болта и есть 3 отверстия).
2. Примерьте пластину к ЭУР, если отверстия не совпали (скорее всего так и будет), просверлите их.
3. Теперь нужно прикрепить кардан к усилителю.
4. Под кронштейн в точке крепления к усилителю нужно положить шайбы. Они могут быть разной толщины и оказывают прямое влияние на регулировку руля в будущем.
5. Теперь можете закрепить ЭУР. Кардан вставьте на рейку.

После всего этого вам необходимо подключить проводку. Ниже приведена схема подключения.

Регулировка положения руля

Как уже говорилось выше, в том, насколько будет отклоняться рулевая колонка вверх и вниз значение имеют шайбы. Они установлены между кронштейном и усилителем. От их толщины и зависит величина отклонения рулевой колонки.

«Установка электроусилителя руля»

В этом видео рассказывается о плюсах и минусах такой системы, а также детально демонстрируется процесс установки (автор ролика — sokur64).

Снятие и установка электромеханического усилителя рулевого управления Лада Гранта

Электроусилитель снижает усилие на рулевом колесе, облегчая управление автомобилем. Основу электроусилителя составляет безщеточный электродвигатель с редукто-ром, расположенным под кожухом ру-левого управления. На валу двигателя установлен червяк, который входит о зацепление с пластмассовой ше-стерней, закрепленной на вале руле-вого управления.

Координирует работу электроусилителя электронный блок управления изменением подаваемого напряжения на электродвигатель по информации, получаемой от датчи-ков скорости автомобиля, частоты вращения коленчатого вала и величи-ны крутящего момента на вале руле-вого управления.

Электродвигатель через редуктор доворачивает с опре-деленным моментом вал рулевой колонки.

Блок управления обеспечивает достаточную информативность руля во всех режимах движения автомоби-ля. Когда автомобиль стоит на месте, создаваемый электроусилителем мо-мент на вале максимальный, с ро-стом скорости автомобиля «помощь» усилителя снижается и рулевое ко-лесо становится «тяжелее». В случае выхода из строя электроусилителя, автомобиль полностью сохраняет управляемость, при этом рулевое колесо становится несколько «тяже-лее», чем на автомобиле без электро-усилителя. поскольку появляется дополнительная нагрузка в виде сво-бодно вращающегося ротора элек-тродвигателя

[/su_box]

В комбинации приборов расположен сигнализатор неисправности элек-троусилителя рулевого управления. Он загорается при включении зажи-гания и после пуска двигателя гас-нет. При отказе электроусилителя сигнализатор горит постоянно. Электроусилитель не работает при не-работающем двигателе.

Электроусилитель может отключаться:

— при снижении напряжения борто-вой сети;

— при отсутствии сигнала с датчика скорости и частоте вращения двига-теля выше 1500 мин 1

Такие отключения заложены в алго-ритме работы электроусилителя и не являются признаками неисправности.

Снятие

Вам потребуются: отвертка с крестообразным лезвием, ключи «на 8», «на 13» (два), торцовый ключ «на 13».

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите рулевое колесо.

3. Потяните на себя и снимите крышку блока предохранителей.

5. Снимите подрулевые переключатели.

Большинство сегодняшних автомобилей комплектуются салонным фильтром. В базовой комплектации такой фильтр есть у автомобилей модели Лада Гранта. Его задача — фильтрация воздуха, поступающего в салон снаружи. При чрезмерно долгой работе одного фильтра плохо работает печка, воздух в салоне не очищается, в нем появляются бактерии и частицы пыли.

По рекомендациям производителей замену салонного фильтра Лада Гранта стоит проводить каждые 5-7 тысяч километров. Однако одним из сигналов необходимости преждевременной установки нового фильтра является поступающая из воздуховодов пыль или неприятный запах.

Необходимые инструменты:

1. отвертка TORX T20;
2. крестовая отвертка;
3. новый фильтр ГрантаилиКалина .

Последовательность действий:

1. Открыть капот, чтоб двигатель остыл.
2. Установить дворники вертикально.
3. Используя отвертку TORX T20 нужно открутить жабо (оно представляет собой пластиковую накладку рядом с лобовым стеклом).

1. Крестовой отверткой снять 2 самореза, прикрепляющих пластиковый кожух салонного фильтра. Под этим кожухом и располагается салонный фильтр.

Также ознакомьтесь

1. Достать рамку вместе с фильтром, извлечь старый фильтр.

1. На новый фильтр надеть рамку от прошлого фильтра, установить на прежнее место. Можно использовать фильтр салона от Лада Калина.

Такой вид имел старый фильтр:

Выполнить сборку в обратном порядке. Если никаких проблем в работе не возникает, вам удалось самостоятельно заменить салонный фильтр Лада Гранта.

Установка ЭУР на Гранту Стандарт – частая причина обращений владельцев этих машин в автосервис. Тем не менее, при должной сноровке, вы вполне можете сделать все сами. О том, как установить такую систему, если у вас Лада Гранта и стоит ли вообще это делать – читайте в статье.

Стоит ли устанавливать электроусилитель руля

Управление автомобилем без элекроусилителя руля, конечно же, возможно. Но если вы ранее управляли машиной, оснащенной такой системой, то можете испытать серьезный дискомфорт. Вы будете лишены привычной поддержки электродвигателя.

Установка такого механизма имеет определенные сложности, также она сопряжена с расходами. Но они все окупятся комфортной ездой и повышенной безопасностью для вас и ваших пассажиров.

Таким образом, ответ на вопрос «Стоит ли проводить установку?» — это однозначное «Да». Даже если вы не хотите делать это своими руками, обратитесь в автосервис.

В ролике ниже вы найдете сравнение преимуществ ГУР и ЭУР (автор видео — АВТОТЕМА ТВ).

Возможные неисправности ЭУР

Бывает так, что уже после установки ЭУР не работает вообще или с перебоями.

Это может быть вызвано разными причинами, среди которых чаще всего выделяются две:

1. Поломка датчика скорости. Работает электроусилитель руля в связи с датчиком скорости. На высокой скорости, дополнительное усилие от механизма снижается, чтобы обеспечить вам больший контроль. Если данные от датчика перестают поступать, ЭУР автоматически отключится. Проблема решается заменой датчика.
2. Неправильно установленный картер двигателя. При нарушениях в монтаже картера (кожуха) двигателя, вибрации от мотора будут передаваться усилителю. Тот начнет гудеть, в некоторых случаях даже отключаться.

Инструкция по установке

Данная инструкция предназначена для тех, кто обладает минимальными навыками работы с инструментами и системами автомобиля. Она сделана максимально доступной для всех. Но если вы сомневаетесь в своих навыках и знаниях, лучше обратитесь в автосервис.

Необходимые инструменты и материалы

В первую очередь, вам потребуется сам ЭУР. Обратите внимание на его серийный номер. Последние две цифры указывают на тип и место производства.

Так, 00 – это редукторный усилитель, производился в Махачкале и имеют нарекания от водителей. С цифрами 04 – корейский, ставился на Гранты и Калины, хороший усилитель, можно найти в магазинах, но на развалах его мало. Ну а 02 – Калуга, безредукторный тип, также неплохие отзывы.

Для подключения вам потребуются такие обычные инструменты, как отвертки, гаечные ключи, болгарка.

Процесс установки

Вначале, вам необходимо будет полностью снять такие элементы, как подушка, руль, переключатели, замок зажигания, а также в конце рулевую колонку вместе с кронштейном и карданом.

1. Взяв старый кронштейн-пластину, выбейте из него болты. Потом от верхней части отрежьте около 30 мм (где приварены 2 болта и есть 3 отверстия).
2. Примерьте пластину к ЭУР, если отверстия не совпали (скорее всего так и будет), просверлите их.
3. Теперь нужно прикрепить кардан к усилителю.
4. Под кронштейн в точке крепления к усилителю нужно положить шайбы. Они могут быть разной толщины и оказывают прямое влияние на регулировку руля в будущем.
5. Теперь можете закрепить ЭУР. Кардан вставьте на рейку.

После всего этого вам необходимо подключить проводку. Ниже приведена схема подключения.

Схема подключения проводов

«Установка электроусилителя руля»

В этом видео рассказывается о плюсах и минусах такой системы, а также детально демонстрируется процесс установки (автор ролика — sokur64).

Комфорт за рулем автомобиля Лада Гранта

Руль Гранта и ВАЗ 2114 — важный элемент управления авто. Какие неисправности в этой системе встречаются наиболее часто? Какие способы модернизации узла существуют? Прежде чем ответить на эти вопросы, нужно четко уяснить, что такое рулевое управление.

На сегодняшний день две последние разработки отечественного предприятия Лада Гранта и ВАЗ 2114 являются неоспоримыми лидерами на российском рынке. Оригинальные, стильные, мощные, эти машины заслуживают особого внимания и положительной оценки. Собранные по новой технологии, Гранта и ВАЗ 2114 вызвали широкий интерес у автолюбителей. Но, конечно, любая, даже самая хорошая, разработка имеет и свои недостатки, которые стоит знать владельцу, дабы избежать каких-либо проблем в процессе эксплуатации. В частности, рулевое управление может преподнести немало сюрпризов.

Установка гидроусилителя на гранту

Для идентификации автомобиля и достоверного подбора гидроусилитель Lada Granta 2190 2190 Седан, следует внимательно выбрать модификацию транспортного средства. Для этого используйте уточняющую информацию с данными содержащими: мощность, измеряется в лошадиных силах (пример 103 л.с.

), объем двигателя (пример 1,6 литра), тип (пример бензиновый) и модель + код двигателя, как правило, данный параметр редко используется, но найти его можно только в ПТС, так же можно обратить внимание на ось привода (бывают задний, передний или полный), ну и обязательный параметр — дата выпуска, разделяет модель т/с на рестайлинг, дорестайлинг, первый и последний год производства.

Эти данные служат для уникализации устанавливаемых запчастей в определенный период выпуска, так как производители постоянно модернизируют автомобили с конвейера.

Выберете модификацию т/с для поиска гидроусилитель

Двигатель: объем — 1.6 л., мощность — 82 л.с., тип — бензиновый, модель — VAZ-11183. Привод: передний. Год выпуска: 2011- наст. время

Двигатель: объем — 1.6 л., мощность — 87 л.с., тип — бензиновый, модель — VAZ-11186. Привод: передний. Год выпуска: 2011- наст. время

Двигатель: объем — 1.6 л., мощность — 98 л.с., тип — бензиновый, модель — VAZ-21126. Привод: передний. Год выпуска: 2011- наст. время

Двигатель: объем — 1.6 л., мощность — 106 л.с., тип — бензиновый, модель — VAZ-21127. Привод: передний. Год выпуска: 2013- наст. время

На следующем шаге для расширенного выбора, можно ввести Vin код автомобиля для перехода в иллюстрированные каталоги, где можно найти раскладку деталей до болтика и дубли отсутствующие в каталоге аналогов.

Автомобили семейства Лады Гранты в базовых комплектациях оснащены гидроусилителем рулевого колеса. Электромеханический усилитель руля (далее — ЭУР) устанавливается индивидуально владельцами.

Электромеханический усилитель руля

ЭУР — относительно новая разработка модульного управления, которая, также как и ГУР, имеет преимущества и недостатки.

Рулевая рейка на автомобиле Лада Гранта

Лада Гранта изначально создавалась как недорогой автомобиль. Собственно, поэтому она и стала одной из самых популярных машиной на дорогах. Производитель постарался внести в конструкцию как проверенные, так и новые элементы. Но у них есть свои недостатки. Рулевая рейка Лады Гранта в процессе эксплуатации может преподнести разные сюрпризы. Владельцу отечественного автомобиля полезно разбираться в устройстве многих узлов.

Рулевое управление Лады Гранта

Оно предназначено для того, чтобы управлять автомобилем во время движения. Конструктивно состоит из таких основных элементов:

• колёса;
• рулевая рейка;
• привод;
• механизм.

Работа механической части заключается в том, что водитель воздействует на руль, импульс через рулевой механизм и рейку передаёт усилие на передние колёса через рычаги, автомобиль поворачивает в нужную сторону. Характерная особенность руля легкового автомобиля – в его меньшем диаметре (по сравнению с грузовиком). Различается и конструкция механизма. Рулевое управление Лады Гранты дополняется электроусилителем. Руль может регулироваться по высоте. По вылету, к сожалению, настройки нет.

Рулевой механизм Лады Гранты реечного типа, самый простой и недорогой вариант.

Привод механический, конструктивно состоит из рычагов, тяг и шарниров. Для более эффективного и удобного управления Лада Гранта оснащается электрическим усилителем. Это сложный механизм, обеспечивающий усилие благодаря использованию электроэнергии. Электроусилитель, или просто ЭУР, применяется для улучшения динамических характеристик, управляемости. И, по некоторым данным, позволяет сэкономить топливо за счёт повышения маневренности автомобиля.

Регулировка рулевой рейки

Узел стучит по разным причинам. На самом деле это настоящая болезнь механизма управления, доставшаяся по наследству от Лады Калины, т. к. узлы идентичны на этих автомобилях. Отрегулировать рейку можно своими руками.

Для этого понадобится минимум инструмента:

• ключ для калибровки рулевой рейки;
• торцевые головки на 10 и 13;
• фигурная отвёртка.

Для подтяжки рейки можно воспользоваться двумя способами. Первый подразумевает использование специального ключа, который можно просунуть в зазор арки с левой стороны. Второй способ более трудоемкий и подходит в том случае, если нет возможности просовывать руку в зазор. Для этого понадобится демонтировать АКБ и его площадку, только так можно добраться до гайки для подтягивания редуктора. С первым способом всё просто, поэтому лучше рассмотреть второй вариант.

Для этого нужно отсоединить клеммы аккумулятора и снять его, после чего демонтировать площадку под ним. Теперь можно добраться до гайки, расположенной на внутренней стороне корпуса редуктора. Ключ для подтяжки можно купить комбинированный, с одной стороны – для подтяжки рейки, с другой – для натяжения ремня ГРМ.

Для подтягивания гайку нужно поворачивать по часовой стрелке.

Тюнинг руля на Ладе Гранта

Вариантов модернизации рулевого колеса на Ладе Гранта немного. Самый популярный из них – это установка спортивного варианта. Такой руль не только сделает интерьер более привлекательным, но и повысит комфорт управления, особенно если будет подобран грамотно. Мультируль установить можно, но только если комплектация максимальная, в остальных случаях с его помощью нечем будет управлять.

Спортивный вариант должен быть травмобезопасным, т. е. при ДТП он должен деформироваться без нанесения повреждений водителю. Из недостатков можно отметить, что при наличии подушки безопасности в стандартном руле, спортивный ее не имеет. Также можно доработать руль, установив оплетку. Более продвинутые устанавливают под нее нить подогрева.

Для установки спортивного рулевого колеса понадобится провести следующие операции.

1. Выровнять прямо передние колёса (можно проехать немного вперёд и обратно, чтобы траектория движения была прямолинейная).
2. Отсоединить клеммы аккумулятора обесточив бортовую сеть автомобиля.
3. Модуль управления подушкой безопасности нужно отключить (если комплектация Гранты оснащена ей). Если не произвести отключение во время демонтажа заводского руля, она может выстрелить.
4. Демонтировать руль и установить на адаптер звуковой сигнал. Проводка должна быть сохранена в адаптере, для этого следует внимательно осмотреть все контакты.
5. Подсоединить адаптер к валу, но не фиксировать его гайкой.
6. На адаптер устанавливается спортивный руль и закрепляется специальными винтами.

Выбрасывать или продавать заводское изделие нельзя, спортивный вариант вызовет вопросы при прохождении техосмотра.

Гур и эур: установка своими руками

Электроусилитель впервые появился на Калине, затем на Гранте и на новой Приоре. Управлять автомобилем без ЭУР можно. Но если автолюбитель ранее владел автомобилем, оснащенным гидравлическим или электрическим усилителем, то, как минимум, будет испытывать большие неудобства. На Ладе Гранта в минимальной комплектации производитель не устанавливает электроусилитель рулевого управления, поэтому многие владельцы таких автомобилей решают самостоятельно установить ЭУР. Подобная процедура не самая простая, к тому же агрегат стоит недёшево. Зато его наличие – это комфортная езда, маневренность и безопасность.

Для монтажа не требуется обладать какими-то особыми знаниями и навыками, достаточно минимального опыта и набора инструментов. Если всё же встал вопрос об установке электроусилителя руля на Ладу Гранта, то при покупке ЭУР следует обратить внимание на его номер.

В наборе цифр есть определение места производства, это две последние цифры:

• 00 – изготовлен в Махачкале (не самый качественный, имеет много негативных отзывов);
• 04 – корейский усилитель, купить можно в магазине, на авторазборках редкий экземпляр;
• 02 – изготовлен в Калуге, средний неплохой вариант.

Для установки усилителя понадобится набор гаечных ключей, отвёрток и УШМ (болгарка). Перед тем как приступить к установке, следует демонтировать рулевое колесо, все подрулевые переключатели, замок зажигания, рулевую колонку с карданом. Дальнейший алгоритм действий следующий.

1. Выбить болты из снятого кронштейна в виде пластины и отрезать болгаркой около 3 см с верхней части.
2. Просверлить в пластине отверстия для крепления электроусилителя.
3. Кардан зафиксировать на ЭУР.
4. Под кронштейн (где крепится электроусилитель) подкладывают шайбы, с их помощью можно регулировать руль.
5. Прикрепить электроусилитель, после чего установить кардан в рейку.

После этого остаётся подключить ЭУР к проводке согласно прилагаемой к усилителю электросхеме. С помощью шайб нужно отрегулировать отклонение руля в разных положениях. Дальнейшее обслуживание электроусилителя не требуется. Тем же, кто решил заменить ЭУР на гидроусилитель, следует понимать, что эта затея бессмысленна. Во-первых, ЭУР гораздо технологичнее и современнее, а во-вторых, установка ГУР на Гранту трудоёмкий и дорогостоящий процесс, не имеющий практического преимущества.

Рулевой механизм Лады Гранта надёжен и прост в устройстве. При своевременной диагностике неисправностей и периодическом обслуживании механизмов рейка и другие узлы прослужат долгое время без каких-либо серьезных проблем.
