Уже на протяжении многих лет трактор МТЗ 80 является одним из наиболее востребованных на территории Российской Федерации и постсоветского пространства, но даже далеко за их пределами. Это вызвано рядом преимуществ, которыми обладает данный агрегат.

Мощность прибора напрямую зависит от регулировки, к которой следует отнестись со всей серьезностью.

С чего стоит начать?

Новый трактор МТЗ имеет определенные заводские настройки, которые определяются его техническими характеристиками. Чтобы начать регулировку или какие бы то ни было изменения, в первую очередь стоит ознакомиться и даже выучить его технические и механические возможности, изучить особенности эксплуатации, а также другие особенности работы.

Регулировка ВОМ МТЗ 80

Это позволит:

• изучить органы управления агрегата и их особенности;
• ознакомиться с наиболее сложными деталями, такими как фильтр и его разновидности, система охлаждения, тормозной системой мтз 80 и прочими, а также научиться их контролировать и ремонтировать;
• самому совершать незначительные настройки или полные изменения в случае наличия определенных знаний.

Поэтому начинать свое знакомство с трактором нужно с его технических характеристик.
к меню ↑

Данный трактор является уникальным агрегатом, выпущенным на Минском тракторном заводе. Первая партия спустилась с конвейера еще в 1974 году. Уже с 2000-го года создатели начали выпускать модернизированные модели, которые имеют особый фильтр системы, обновленные органы управления, больший топливный бак, улучшенную гидросистему мтз 80 и много чего другого. Давайте об этом детальнее.
к меню ↑

Технические характеристики

МТЗ 80 обладает техническими характеристиками, которые варьируются в зависимости от комплектации модели. В основу могут входить:

• гидроувеличитель сцепного веса;
• механическая трансмиссия;
• генератор;
• вал отбора мощности;
• задний мост с функцией блокировки;
• девятиступенчатая коробка передач;
• резина амортизаторной кабины;
• тележная ходовая часть;
• почвообрабатывающая фреза;
• обивка для обеспечения шумо- и теплоизоляции;
• открывающиеся окна;
• гидравлика амортизатора для одноместного сидения;
• система охлаждения и фильтр.

Трактор Беларус МТЗ 80

МТЗ 80 оснастили четырехтактным двигателем, который имеет фильтр водяного охлаждения, мощностью в 59 кВт. Он может совершать до 220 оборотов в минуту, что делает его мощным трактором данного рода. Насос и дозатор мтз 80 позволяют самостоятельно контролировать уровень подачи топлива. А вот четырехплунжерная топливная система с подкачкой гарантирует многолетнюю работу.

Обметим, что объем рабочего цилиндра составляет 4,75 литра, что немало для трактора такого поколения.

Муфта сцепления работает плавно, а в сочетании с раздельно-агрегатной системой позволяет усилить гидроувеличитель сцепного веса.

Регулировка сцепления на тракторе мтз 80 имеет несколько уровней настроек, что позволяет использовать агрегат на работах с уровнем сложности. Поэтому мтз 80 с гидрораспределителем станет незаменим как для малого хозяйства, так и для обработки большой площади земли.

Трактор оснастили механической трансмиссией с муфтой сцепления сухого типа. Сцепление работает плавно, позволяя легко и быстро переключать скорости заднего и переднего ходов. Отметим, что система оснащена программой технологического снижения скорости. Кстати говоря, максимально допустимая скорость передвижения агрегата составляет 34 километра в час.

МТЗ имеет полный привод на четыре колеса, однако возможны и другие его вариации — направляющие передние и ведущие задние колеса.

Сама подвеска основывается на витых пружинах с полурамным остовом. Располагается она в передней части транспортного средства.

Благодаря всему этому количество моточасов по сравнению с другими подобными аппаратами увеличивается в несколько раз.

Особое внимание стоит обратить на электрооборудование агрегата. Несмотря на примитивность строения и конструирования, мтз имеет контролируемый вал отбора мощности, сигнализацию нескольких уровней — звуковую и световую, дополнительное внешнее и внутреннее освещение, панель контрольно-измерительных приборов, а также мтз 80 блокировка управления.

Электроэнергия к системе подается с помощью генератора и аккумуляторной батареи. С их помощью можно контролировать ряд команд, например, самостоятельно выставить зажигание, изменить сцепление, провести замер стогомет мтз и много другого.

Корзина сцепления МТЗ-80

Как уже указывалось ранее, МТЗ имеет несколько модификаций и более усовершенствованные модели, которые доступны на российском и мировом рынке. Производители классифицируют их по двум критериям:

• тип резины;
• способ запуска двигателя.

Например, в зависимости от вариации, ведущей может быть передняя или задняя ось, а также обе (полный привод).

Вариации также рознятся:

• размерами кабины;
• типом двигателя;
• способом запуска двигателя;
• способами зажигания;
• наличием видов затяжки;
• количеством допустимых моточасов.

Цена на данную модель трактора колеблется от 150 до 900 тысяч рублей. Это зависит от:

• состояния агрегата;
• его «возраста» (новый или использованный);
• вариации;
• комплектации.

к меню ↑

Стоит ли самому настраивать трактор?

Несмотря на всю, казалось бы на первый взгляд простоту, МТЗ имеет сложную систему, которая требует знаний и умений. К тому же, нужно знать, какие части можно настроить, а какие стоит заменить.

Например, муфта сцепления подлежит только полной замене, тогда как регулировка лапок сцепления может настраиваться без замены деталей.

Такие особенности помогут избежать дополнительных проблем и правильно обустроить работу трактора.
к меню ↑

Фильтр

Трактор относится к сельскохозяйственной тяжелой технике, которая имеет дополнительные требования. Такими являются фильтры, которых агрегат насчитывает аж три:

• масляный;
• воздушный;
• топливный.

Фильтр гидравлики

Несмотря от своего вида, они подлежат замене (в случае поломок) и не поддаются регулированию. То есть если у вас возникли проблемы с одним из них – сразу покупайте новую деталь и меняйте ее самостоятельно или с помощью экспертов.
к меню ↑

Система зажигания

Система зажигания является, наверное, главнейшей деталью не только в тракторе, но и в других транспортных средствах. Без нее вы не сможете завести агрегат и привести его в действие, выполнить количество моточасов, а также провести сельскохозяйственные работы.

Система подлежит как ремонту, так и замене. Сам корпус сцепления можно менять полностью, или только его отдельные части, например, диск сцепления, который используя вал первичный, а уже ступица продолжает давление и приводит в движение конечную систему двигателя.

Это можно ввести на дозатор и проверить мощность системы или отдельного компонента.
к меню ↑

Стоит ли обращаться к экспертам

Вы можете разбираться в работе трактора, но ремонт, замена деталей, настраивание и прочие работы следует доверить профессионалам, которые:

• Специализируются на виде работ;
• Специально обустроенное для этого место;
• Специальные компьютерные программы для работы с электронными приборами.

К экспертам лучше обращаться:

• чтобы провести диагностику электроники агрегата;
• чтобы настроить вал отбора мощности;
• чтобы ввести на дозатор и настроить под первоначальные характеристики (заводские);
• диагностика и ремонт зажигания и сцепления (ступица, диск сцепления, муфта и прочее);
• компьютерная диагностика;Регулировка клапанов МТЗ 80
• техническое настраивание и выравнивание колесной базы (угол наклона и положения колес);
• работа электроники и панели приборов;
• работа охлаждения и фильтров;
• диагностика и настраивание тормозной системы и прочее.

Главное помнить, что за помощью лучше обратиться к экспертам, которые быстро и качественно сделают работу и предоставят гарантию качества.

Источник:

Инструкционная карта «Тема: Установка угла подачи топлива на двигатели Д-240»

Инструкционная карта Тема: Установка угла подачи топлива на двигатели Д-240. Оборудование: Трактор Мтз-82, комплект инструмента, моментоскоп, ветошь.

Штуцер Моментоскоп

2

Установка угла подачи топлива

Выкрутите установочный болт 3 и вставьте его обратным концом в то же отверстие, пока он не упрется в маховик. Необходимо, чтобы установочный болт совпадал с отверстием в маховике.Подсоедините трубку высокого давления и закрутите в отверстие заднего листа установочный болт.

Зафиксируйте крепежные болты шлицевого фланца, установите на место крышку люка и отрегулируйте осевой зазор шестерни привода ТНВД.

Рис. 3. Проверка установки топливного насоса на двигатель:а — размещение моментоскопа на насосе; б — размеры моментоскопа; в — определение в. м. т.; г — установка момента подачи: 1 — Моментоскоп; 2 — винт; 3 — фланец.

Вращайте коленчатый вал двигателя по ходу часовой стрелки до тех пор, пока из стеклянной трубки моментоскопа не потечет топливо. После этого немного поверните коленчатый вал в обратную сторону (на 1/4 оборота).

Рис. 4. Установка коленчатого вала двигателя в положение начала подачи топлива: а — д-240 и д-240Л; б — А-41 и смд-14Г; в и г — смд-60, смд-62; д — д-73е и д-144; 1 и 2 — шкивы; 3, 4, 5, 6, 7 и 8 — метки; 9 — лимб на проставке топливного насоса; 10 — метка на фланце топливного насоса; С—стрелка.

Удалите встряхиванием часть топлива из трубки моментоскопа и, медленно вращая по ходу часовой стрелки коленчатый вал, следите за уровнем топлива в трубке. Как только уровень дрогнет и начнет подниматься, вращение прекратите и нанесите на шкиве (рис. 4, а и б) метку или запишите деление, против которого стоит стрелка (рис. 4, в и г).

Вывинтите установочный штифт из гнезда и вставьте его в то же отверстие не нарезанной частью до упора в маховик (кроме двигателей СМД-60 и СМД-62).

Нажмите на установочный штифт пальцем и одновременно повертывайте коленчатый вал по ходу часовой стрелки до тех пор, пока штифт не войдет в углубление маховика (что соответствует положению в. м. т. поршня первого цилиндра), и нанесите вторую метку на шкиве или запишите деление, против которого стоит стрелка.

Регулировать угол опережения подачи топлива рекомендуется в такой последовательности.

Секционные сложные насосы на двигателях СМД-60 и СМД-62. Определив, на сколько градусов следует изменить угол подачи топлива в сторону увеличения или уменьшения, ослабьте гайки крепления топливного насоса к проставке, но старайтесь при этом его не повернуть.

Заметьте, с каким делением на лимбе проставки совпадает метка 4 на фланце насоса. Каждое деление на лимбе соответствует 2° поворота коленчатого вала. Для увеличения угла подачи топлива поверните топливный насос по ходу часовой стрелки на соответствующее число делений, а для уменьшения — наоборот.

Закрепите насос на проставке и повторите проверку угла подачи моментоскопом.

Секционные простые насосы. Откройте люк в крышке распределительных шестерен.

Отогните замковые шайбы и выверните два винта, прикрепляющих шлицевой фланец к ступице шестерни привода насоса.

Поверните ключом фланец с валом насоса в нужном направлении: для увеличения угла подачи — по ходу часовой стрелки, для уменьшения — против хода часовой стрелки. Если фланец повернуть до совпадения соседних отверстий на нем с отверстием на ступице шестерни, то угол опережения изменится на 3° поворота коленчатого вала. Заверните на место винты.

Вторично проверьте угол опережения моментоскопом.

Снятие и установку топливного насоса высокого давления выполняют в следующем порядке.

Снятие насоса. Очистите от пыли и грязи насос, топливо проводы, форсунки и прилегающие к ним поверхности деталей двигателя. Особенно тщательно очищайте стыки в разъемах.

Установите противень под топливным насосом и перекройте расходный кран топливного бака трактора.

Отъедините от насоса тягу управления подачей, снимите трубки высокого давления и отъедините трубки низкого давления. В накидные гайки трубок высокого давления ввинтите чистые пробки, а на штуцеры насоса и форсунок поставьте защитные колпачки.

Концы трубок низкого давления оберните тканью или бумагой. Все отверстия топливопроводных каналов насоса высокого давления и подкачивающего насоса плотно закройте болтами с предохранительными втулками.

Отверните винты (или гайки), крепящие насос к крышке, и снимите его с двигателя. Перед снятием насоса с двигателя СМД-60 или СМД-62 предварительно установите поршень первого цилиндра в в. м. т. при такте сжатия и отметьте место совпадения метки на фланце топливного насоса (с левой стороны) с делением шкалы на проставке (рис. 4, г).

Если новый насос будет установлен не сразу, то закройте отверстия в крышке распределения защитной пластиной (картонной или металлической).

Тнвд для трактора мтз-80 схема регулировка и ремонт

Назначение ТНВД — перемещать солярку из бака в цилиндры мотора. Основные узлы системы питания — два бака под солярку, фильтры грубого и тонкого очищения горючего, топливный насос большого давления — ТНВД. Система питания техники «Беларус» сравнительно элементарна, имеет классический вид и принцип работы. Хорошо изучив её, разобравшись с устройством на теоретическом уровне, можно смело выполнить самостоятельно ремонт. Топливная система этого трактора содержит порядка семидесяти деталей, что мало для такого оборудования.

Конструкция ТНВД трактора МТЗ 80

Тракторный насос для МТЗ 80 именуют УТН-5. Он сделан из надёжного алюминиевого сплава. А выпускают их в разных вариациях монтажа, существует левое и правое исполнение. Это зависит от конструкции и свойств крепежа. По всей длине корпуса он разделяется на две полости. Это происходит благодаря перегородке. Внизу имеется вал с приводом насоса, а вверху — составные секции данного насоса.

Подетальную конструкцию ТНВД мотора Д-240 рассмотрим дальше.

Насос для топлива с регулирующим механизмом имеет следующие элементы: нажимной штуцер, клапан нагнетательный, седло клапана, плунжер и соответствующую втулку, поворотную втулку, венец с зубьями, тягу рейки, крышку регулятора, корпус корректора, шток корректора, корпус регулятора, пяту, оси грузика, пяты и рычага, соединительную муфту, грузики регулятора, ступицу грузиков, сухарь амортизатора, стакан для подшипника, маслоотражатель, вал с кулачком, заглушку, фланец крепления насоса для подкачивания, плиту для крепежа, шлицевую втулку, фланец для установки, роликовый толкатель, нижнюю тарелку пружины, рейку с зубчатой передачей, топливоотводящие каналы, корпус перепускного клапана, отверстие для подачи солярки, шариковый клапан, топливные каналы, отсечное отверстие, штифт, впускное отверстие плунжерной втулки, крышку люка. Как любой насос, ТНВД в своей конструкции имеет шайбы, зажимы, основной и вспомогательные рычаги, болты разного назначения, шарикоподшипники, пружины, пробки, гайки, прокладки, трубки для передачи топлива, разнообразные винты для стягивания и регулировки. Не существует в природе насоса без корпуса и отверстия для масла, не встречаются насосы без эксцентрика для подкачивания топлива.

Схема топливного насосс с регулятором

В питательную систему дизельного двигателя входят: воздухоочиститель, глушитель, воздушный фильтр, электрофакельный подогреватель с топливным бачком, впускной коллектор, различные трубки — дренажные и высокого давления, горло для заливки горючего, топливные баки, краник для слива, фильтры тонкой и грубой очистки солярки, регулятор топливного насоса, подкачивающий насоса, топливный насос, форсунки, выхлопной коллектор, фильтрующие приспособления разного назначения.

В самом высшем месте УТН-5 имеются продольные каналы, соединяющие его с фильтром тонкой очистки и с системой подкачки насоса, в который встроен пропускной клапан.

Описание способа действия УТН — 5

Насос для подкачивания крепится к корпусу основного насоса. К штуцерам присоединён топливопровод, через который под большим давлением подаётся горючее к форсункам. Насос приводится в действие от шестерни коленчатого вала. Если насос уже ремонтировался, то после очередной сборки и разборки надо тщательно сверять угол соединений шестерен. В противном случае, при ошибочном наклонении, обеспечены будут перебои в работоспособности. Градус наклона должен быть строго 22°30″. Проверить его лучше, обратившись к опытному мотористу.

Проверка и регулировка насоса

Перед началом надо убедиться, что запирающий конус плотно прилегает, а давление насосной секции соответствует норме. Вращаем коленчатый вал и передвигаем регулятор до того момента, пока стрелка на манометре не будет показывать 15 МПа. Мотор после этого глушат, подачу топлива останавливают регуляторным рычагом. Если давление на манометре падает за десять секунд, клапан исправен.

Для регулировки точного угла момента поступления топлива надо крутить в разные стороны регулировочный болт. Один виток уменьшает или увеличивает обороты коленвала примерно на 40 оборотов. Раскручивая болт — мощность насоса уменьшается, закручивая — увеличивается.

Технические советы

Логическим методом можно просчитать, что, увеличивая подачу количества топлива в камеру сгорания становится больше и крутящий момент. А это повышает мощность двигателя и его скорость.

Смена моторного масла в устройстве УТН-5 нужна только после демонтажа и ремонтных работ. При обычном режиме эксплуатации этого делать не стоит. Моторного масла требуется всего 150-200 миллилитров, заливку осуществляют через картер ТНВД.

Регуляторы ТНВД дизелей тракторов МТЗ

Всережимный регулятор топливного насоса 773

Для обеспечения надежного пуска в регуляторе (рис. 1) предусмотрено пусковое устройство, которое обеспечивает увеличенную подачу топлива при пуске дизеля

Так как стартовая пружина 31 зацеплена за корпус регулятора (через планку), ее натяжение не зависит от положения рычага управления регулятора 29 (см. рис. 2).

Если рычаг останова 22 (см. рис. 2) на­ходится в исходном положении под действием возвратной пружины, то рычаги регулятора с рейкой под действием стартовой пружины устанавливаются в положение, соответствующее пусковой подаче топлива независимо от поло­жения рычага управления регулятором.

После запуска дизеля центробежная сила грузов 7 (рис. 1), преодолевая натяжение стартовой пружины, перемещает муфту 8, ры­чаги регулятора 11, 12 вместе с тягой 30 и рей­кой насоса в сторону уменьшения подачи и вы­ключает пусковую подачу топлива.

Рейка насоса автоматически устанавливается снова в по­ложении пусковой подачи только после оста­новки дизеля и перемещения рычага останова дизеля 22 (см. рис. 2) в исходное положение.

Всережимный регулятор (RV) насоса «Моторпал» (рис. 3)

Держатель грузов 1, с двумя качающимися грузами 2, опирается с помощью муфты 3, запрессованной в подшипник регулирующей втулки, на сухарь или ролик промежуточного рычага 5, который в нижней части шарнирно закреплен на оси 4, а в верхней — соединен с регулирующей рейкой 10 с помощью тяги 11.

Промежуточный рычаг опирается на кор­ректор 6, встроенный в главный рычаг 7 и регулируемый в осевом направлении.

Главный рычаг в нижней части шарнирно закреплен на оси 4 совместно с промежуточным рычагом в корпусе регулятора.

В верхней части он соеди­нен с эксцентриковым валом 14 через тягу 12 и нагрузочную пружину 13.

На эксцентриковом валу установлен на­ружный рычаг управления, который при пово­роте натягивает нагрузочную пружину регулятора.

Номинальная частота вращения регулятора (дизеля) задается настройкой упорного болта пальца рычага управления.

Максимальная по­дача у всережимного регулятора ограничивает­ся регулируемым упором 9, ограничивающим ход главного рычага.

Главный рычаг снабжен корректором 6 и упором с пружиной 8, палец которого отжима­ет с помощью пружины промежуточный рычаг от главного рычага регулятора.

Эта пружина работает на холостом ходу и служит пружиной автоматического пуска. На холостом ходу ра­ботает как нагрузочная пружина, так и пружина в главном рычаге.

Для улучшения пуска, т.е. увеличения пус­ковой подачи топлива, предусмотрена дополнительная пружина растяжения (на рисунке не показана), которая частично работает и на хо­лостом ходу.

Эта стартовая пружина закрепле­на одним концом в промежуточном рычаге, а вторым — в рычаге эксцентрикового вала регу­лятора.

При повороте рычага управления до касания в упорный болт пружина регулируемо­го упора отжимает промежуточный рычаг от главного и вместе со стартовой пружиной рас­тяжения переводит промежуточный рычаг и регулирующую рейку в положение «Пуск».

Для исключения перегрузки рычажной системы регулятора и механизма регулирова­ния топливного насоса в режиме максимальных оборотов холостого хода служит регулируемый упор 9 в корпусе регулятора, ограничивающий крайние положения промежуточного рычага.

Для обеспечения требуемых характерис­тик по дымности безнаддувных дизелей Д-242S/243S/244S предусмотрен механический отрицательный корректор топливоподачи, который в диапазоне низких рабочих оборотов обеспечивает снижение количества впрыскиваемого топлива в соответствии со снижающи­мися оборотами дизеля.

Следовательно, функ­ция механического отрицательного корректора аналогична функции пневматического коррек­тора (ПДК) для дизелей с турбонаддувом.

Всережимный центробежный регулятор насоса 4УТНМ или 4УТНИ (рис. 4)

Работа всережимного центробежного регу­лятора насоса 4УТНМ или 4УТНИ основана на действии центробежной силы, возникающей при вращении грузов 1.

Они расходятся или сходятся, воздействуя на зубчатую рейку 4 че­рез упорный подшипник 11, рычаги 10, 6 и пружину 5.

При увеличении оборотов дизеля грузы 1 регулятора расходятся и заставляют рейку 4 сдвигаться вправо, т.е. в сторону уменьшения подачи топлива, регулируя скоростной режим.

Наоборот, при уменьшении оборотов под на­грузкой усилие, приложенное к пружине 5, превысит центробежную силу грузов 1, и рейка сдвинется влево — в сторону увеличения подачи топлива до тех пор, пока не наступит баланс сил, и обороты дизеля будут сохраняться на первоначальном уровне, устанавливаемом ры­чагом 12.

При пуске дизеля (рис. 4, а)рычаг управления регулятором 12 поворачивается до упора в винт 14. Натягиваются одновременно пружина регулятора 5 и пружина обогатителя 13.

Пружина регулятора прижимает основной рычаг 6 к головке болта номинала 8, а пружина обогатителя 13 сдвигает промежуточный рычаг 10 с тягой 15 и рейкой 4 в сторону увеличения (обогащения) подачи топлива.

После пуска дизеля (холостой ход) (рис. 4, б)грузы 1 регулятора под действием центробежных сил расходятся и через упорный подшипник 11 и муфту перемещают промежуточный рычаг 10, преодолевая сопротивление пружин 5, 13.

Промежуточный рычаг через тя­гу 15 передвигает рейку 4 до тех пор, пока не установится подача холостого хода дизеля.

При работе дизеля под нагрузкой (рис. 4, в)требуемый скоростной режим устанавливается рычагом управления 12.

При повороте рычага в сторону винта 14 растягивается пру­жина регулятора 5.

При этом рейка 4 переме­щается в сторону увеличения подачи. Частота вращения дизеля возрастает до тех пор, пока не уравновесятся центробежные силы грузов 1 и усилие пружины 5, т.е. установится заданный оператором скоростной режим, соответствую­щий нагрузке.

При кратковременной перегрузке дизеля (рис. 4, г)и неизменном положении рычага 12 частота вращения коленчатого вала снижается.

Это вызывает уменьшение центробежных сил грузов 1 и перемещение муфты 16 под дей­ствием пружины 5 в сторону насоса.

При этом рычаг 10 упирается в головку болта 8, а рычаг 6 под действием пружины корректора 17 пере­мещается в сторону увеличения подачи топлива, что обеспечивает увеличение крутящего момента дизеля для преодоления перегрузки.

Степень корректировки подачи зависит от вы­ступания штока из корпуса корректора 17 и от затяжки пружины.

При остановке дизеля (рис. 4, д) рычаг 12 перемешается вперед по ходу трактора до отказа. При этом полностью сжатая пружина 5 перемещает рычаг 6 до упора в стенку регуля­тора.

Центробежная сила вращающихся грузов перемещает рычаг 10 и рейку 4 в крайнее по­ложение, отключая подачу топлива.

При резком увеличении подачи топлива (дизели Д-245/245.5 с турбонаддувом) (рис. 5).

При резком повороте рычага 12 в сторону винта 14 (увеличение подачи) переме­щение рычага 6 и рейки 4 сдерживается флаж­ком 18 штока 19 пневмокорректора, соединен­ного с мембраной 20.

Полость «В» пневмокоррек­тора соединена воздухопроводом с впускным коллектором дизеля после турбокомпрессора.

С увеличением частоты вращения дизеля растет давление в полости «В», что способствует уско­рению перемещения рычага 6 и рейки 4.

Мед­ленное увеличение подачи топлива приводит к снижению дымности дизеля.

Тнвд на мтз-82

Среди самых востребованных моделей тракторной техники, применяемой в различных сферах, наибольшее распространение получил МТЗ 82. ТНВД данного трактора представляется важным элементом конструкции, который необходим для корректной работы транспортного средства. Периодически он может требовать регулировки или ремонта, которые можно выполнить своими руками.

Характеристика ТНВД

Топливный насос МТЗ относится к категории четырехплунжерных агрегатов, предназначен для обеспечения необходимой циркуляции топлива. В конструкции трактора он расположен в одном блоке с подкачивающим аналогом и центробежным регулятором. Блок расположен с левой части двигателя Д-240, закреплен с помощью болтов на распределительной крышке.

Прежде чем выяснить, как добавить топливо на ТНВД МТЗ, необходимо более подробно ознакомиться с его характеристиками и особенностями. Корректная работа узла обеспечивается за счет действия коленвала, который приводит его в действие посредством шестереночного механизма.

Топливный насос трактора МТЗ

К числу наиболее значимых характеристик этого важного элемента целесообразно отнести:

• завод-изготовитель — Ногинск;
• номер по каталогу запчастей — 4УТНИ-1111005-20;
• сфера применения — силовые агрегаты серии Д (с 240 по 248.1 модификацию) для различных моделей МТЗ;
• тип привода — втулка шлицевая.

Аппаратура топливная МТЗ 82 не является полностью уникальной разработкой, поскольку у неё есть зарубежные аналоги. Примером может служить PP4M9P1g-4201 чешского производства, который практически идентичен по своему техническому устройству и характеристикам.

Устройство

Планируя выполнить ремонт ТНВД МТЗ, следует более подробно ознакомиться с конструкцией подобного элемента. Она отличается минимальным количеством элементов и высокой надежностью, что позволяет существенно упростить процедуру регулировки насоса, а также устранение неисправностей. Основными составными элементами данного агрегата представляются:

• плунжерные пары;
• корпус;
• клапан нагнетательного типа;
• толкатели;
• кулачковый вал;
• приводной механизм плунжеров.

Обязательно почитайте:

Пусковой двигатель ПД-10: характеристики и устройство

Головка насоса и корпус представляют собой единый элемент, производимый из высокопрочного алюминиевого сплава. Устройство узла предусматривает, что на передней части корпуса размещается специальная плита, используемая для монтажа изделия непосредственно на двигатель. Разбираясь, как снять ТНВД с МТЗ 82, следует отметить, что для этого достаточно демонтировать крепежные болты.

Задняя часть плиты оснащена специальным фланцем, который используется для установки регулятора. Принцип работы изделия крайне прост, предусматривает выполнение следующего алгоритма действий:

1. Кулачковый вал начинает вращение, поднимая с помощью ролика толкатель.
2. Толкатель вместе с плунжером опускается.
3. Топливо заполняет пространство в гильзе, освободившееся из-за спуска плунжера.
4. Во время возвращения элемента в исходное состояние создается давление, за счет которого с помощью клапана порция топлива поступает через форсунки.

Подобный цикл повторяется с определенной периодичностью, что позволяет поддерживать необходимый для корректной работы двигателя уровень топлива.

Регулировка топливного насоса

Одним из важнейших мероприятий по обслуживанию топливного насоса трактора МТЗ представляется его регулировка. Если она будет выполнена правильно, владельцу техники удастся избежать поломки насоса и других элементов конструкции. Манипуляции по регулировке осуществляются с помощью специального стенда, а также необходимого инструмента:

• приборы, позволяющие измерить частоту вращения вала;
• диск для определения подачи топлива;
• мерная тара для контроля объемов горючего;
• привод и вариатор, которые способны на плавное изменение частоты вращения.

Скоростные показатели настраиваются посредством болта, расположенного в корпусе изделия, который отвечает за степень натяжения регуляторной пружины. Вкручивание болта приводит к повышению показателей, а выкручивание против часовой стрелки, напротив, позволит уменьшить частоту оборотов. Регулировка подачи топлива осуществляется с помощью специальной гильзы, которая работает по аналогичному принципу. Для равномерности подачи следует использовать борт номинала, который также расположен на корпусе.

Обязательно почитайте:

Ремонт коробки передач ДТ 75

Устранение неисправностей

Существует сразу несколько самых распространенных неисправностей, с которыми чаще всего приходится сталкиваться владельцам тракторов МТЗ. Поскольку цена на топливный насос невысока, мастер при желании может полностью его заменить, однако значительно экономнее будет самостоятельно устранить поломки.

Самая частая поломка — износ пары плунжеров, что обусловлено низким качеством топлива, обилием примесей в нем. Для ремонта потребуется восстановить либо заменить поврежденные элементы. Во избежание поломки следует регулярно очищать и менять топливный фильтр.

Часто к поломкам приводят гидроудары из-за появления воды в системе. При возникновении проблемы потребуется тщательно очистить элемент от остатков влаги, после чего восстановить её герметичность.

Заключение

Топливный насос, используемый на тракторной технике серии МТЗ, отличается простым устройством, длительным сроком службы, ремонтопригодностью. Процедура его регулировки может быть выполнена мастером самостоятельно, а доступная стоимость запчастей делает ремонт насоса малозатратным.

Топливная система трактора МТЗ: устройство и ремонт неполадок

Топливная система трактора – это самый важный агрегат, который обусловливает эффективность и работоспособность всей дизельной установки агрегата.

На тракторах МТЗ топливная система состоит из далеко не простых и очень не дешевых механизмов, а именно:

• двух баков для топлива и насоса подкачки;
• топливных форсунок и двух очистительных фильтров, которые представлены грубой и тонкой очисткой;
• топливного насоса высокого давления.

Баки топливной системы МТЗ состоят из специальной листовой стали, которая предохраняет их от коррозии. Зачастую они подвергаются освинцовыванию.

Бак представляет из себя соединение из двух одинаковых частей. Для контроля уровня топлива в них предусмотрено наличие линеек для измерения количества солярки на данный момент времени либо же электроника, указатели которой размещены на щитке приборов.

Перейдем к более подробному обзору топливной системы минского трактора, а также всех механизмов и агрегатов, которые ей сопутствуют.

Начнем с того, что такое топливная система трактора МТЗ, какие ее основные функции, устройство и принцип работы.

Топливная система МТЗ – это механизм, который предназначен для питания двигателя топливом (главным образом, соляркой), а также для его хранения и очистки. Она обеспечивает высокую эффективность работоспособности всей дизельной установки трактора. Как уже выше говорилось, топливная система МТЗ состоит из ряда сложных и дорогих механизмов. Рассмотрим каждый блок и его характеристики более подробно.

Топливные баки

Первое, на что нужно обратить внимание во время эксплуатации трактора МТЗ – это топливные баки, ибо они являются хранилищем горючего, необходимого для бесперебойной работы любого типа трактора. Бак для солярки, встроенный на боковой стороне транспортного средства, состоит из корпуса с высокой долей герметичности, с имеющейся на его поверхности горловиной для заливки топлива, которая снабжена запорной крышкой.

Расположены эти баки под кабиной трактора с обеих сторон от сиденья водителя. В баках топлива хватает, как правило, на 12-15 часов бесперебойной работы трактора, например, во время полевых и пахотных работ.

В верхней части топливных баков встроено отверстие для заливки солярки с сетчатым фильтром (для исключения попадания грязи и пыли в горловину), закрытая крышкой с отверстием для прохода воздуха. В крышке устанавливается фильтр для воздуха.

В нижней части бака встроен расходный кран, по которому топливо попадает в систему питания, и сливной для вывода отстоя и всего топлива. Топливный бак также непосредственно связан с насосом для подкачки топлива.

Насос подкачки

Насос для подкачки и заливки топлива служит непосредственно для подкачки солярки в топливные баки.

Насос подкачки на МТЗ-80

Основное назначение насоса подкачки дизельного топлива состоит в том, чтобы преодолевать сопротивления имеющихся внутри него фильтров. Он также осуществляет равномерное и бесперебойное регулирование подачи дизельного топлива к главному насосу агрегата. Таким образом, насос для подкачки топлива нагнетает солярку из топливного бака трактора к насосу подачи топлива.

Устройство насоса подкачки

Насос поршневого типа прикрепляется к чугунному либо стальному каркасу топливного насоса. Здесь встроен поршень из высококачественного металла. Данный элемент приводится в работу специальным толкателем, произведенным, как правило, из стали. После этого стержень попадает во втулку. Помимо перечисленных всех выше составных частей, подкачивающий насос имеет в своем устройстве следующие составные части:

• рукоятка со специально встроенным поршнем,
• клапан со своей несущей пружиной,
• прокладка с уплотнительным кольцом,
• пробка, шайба и некоторые другие, более мелкие детали агрегата.

Подкачивающий насос отвечает за постоянную подачу дизеля в механизм. Для этого толкатель спадает с эксцентрика кулачкового вала.

Топливные форсунки

Топливные форсунки – это специальные механизмы, которые служат для впрыскивания горючего в систему питания, в том числе их функцией является механическое распыление жидкости внутри топливной системы.

Если еще пять лет назад на тракторах МТЗ использовались форсунки, имеющие давление впрыскивания 165–175 кг/см2, то на сегодняшний день на серийных тракторах устанавливаются более совершенные модели с давлением впрыскивания 215– 230 кг/см2.

В модификациях тракторов МТЗ, выпущенных позднее 2008 года, применяется штифтовая форсунка ФД 25. В нижней части ее каркаса посредством специальной гайки встроен специальный распылитель. При помощи пружины, основное назначение которой передавать давление на штангу, игла распылителя притягивается вплотную к коническому основанию распылителя. Винт регулирования ввинчен в самое дно гайки пружины и зафиксирован так, чтобы исключить проворачивание контргайкой.

Принцип работы форсунки

Топливо поступает под давлением в камеру, состоящую из колец, образованную между распылителем и иглой. Благодаря давлению солярки, игла поднимается и сжимает пружину, что заставляет открываться проходы распылителя, и через них солярка втягивается посредством давления в цилиндр. При снижении давления игла опускается за счёт пружины и собственной массы, закрывает сопла, приостанавливая подачу топлива (его давление зависит от сжатия пружины винтом регулировки).

Топливный насос высокого давления

Топливный насос высокого давления (ТНВД) – наиболее сложный узел системы топливоподачи дизельных двигателей. Его предназначение подавать в цилиндры дизель под определенным давлением и в определенный момент времени или цикла. При этом он точно отмеривает порции горючего, которое он использует для равномерной работы коленчатого вала.

По способу впрыска топлива различают два вида топливных насосов, а именно:

• непосредственного действия;
• с аккумуляторным впрыском.

ТНВД имеет в своем составе следующие составные части:

• корпус с крышкой,
• регулятор всережимности с муфтой опережения впрыска,
• насос подкачки и кулачковый вал,
• толкатели с плунжерами и возвратными пружинами плунжеров,
• рейки, штуцеры и нагнетательные клапаны.

В топливном насосе непосредственного действия осуществляется механическое действие плунжера, а процессы нагнетания и впрыска топлива происходят одновременно. В каждый цилиндр секция топливного насоса подает необходимую порцию топлива.

Стоит иметь в виду, что в системах с аккумуляторами, работающими от гидравлики, процессы нагнетания и впрыска протекают поодиночке, то есть не одновременно. Сначала топливо под высоким давлением подается насосом в аккумулятор, из которого попадает к форсункам. Эта система обеспечивает качественное распыление и образование смеси в широком пространстве нагрузок дизеля, но из-за непростоты конструкций такой насос широкого распространения не получил. Современные устройства, работающие на дизельном топливе используют технологию, в основе которых лежит управление электромагнитными клапанами форсунок от микропроцессорного устройства.

Топливные фильтры

Благодаря разряжению, которое появляется в цилиндрах двигателя трактора МТЗ, воздух всасывается из атмосферы и подается в воздушный фильтр, где проходит очистку, состоящую из трех обязательных этапов. После этого прошедший фильтрацию воздух направляется в цилиндры двигателя по коллектору впуска и каналам в головке блока.

Выделяют два вида топливных очистителей на тракторах МТЗ:

1. фильтр грубой очистки,
2. фильтр тонкой очистки.

К составным частям фильтра грубой очистки можно отнести следующие элементы:

• корпус и успокоитель,
• стакан с фильтрующим элементом,
• распределитель.

Фильтрующий элемент произведен в виде бронзовой сетки и рефлектора, которые встроены на втулке. Горючее попадает по штуцеру к фильтру, заполняя пространство в виде кольца в корпусе, а после, сквозь отверстия распределителя подается во внутреннее пространство стакана. Капли воды и сторонние примеси, сохраняют упорядоченное и ровное движение, в силу своей плотности, и движутся вниз вместе с соляркой. Минуя кольцевой промежуток между стаканом и успокоителем, грязь и пыльные образования остаются в зоне отстоя.

В то время как фильтрация тонкой очисткой топлива включает в себя крышку с вентилем, каркас, уплотнитель и элемент для фильтрации. Техническое обслуживание фильтра тонкой очистки в равной степени состоит в сливе грязевых образований, промывке внутренних частей и замене фильтрующего элемента.

Для замены фильтрующего элемента необходимо:

1. Закрыть краник топливного бака.
2. Слить имеющееся топливо из фильтра.
3. Открутить гайки, на которых зафиксирована крышка.
4. Промыть внутреннюю полость фильтра и крышку.
5. После чего необходимо собрать фильтр в обратном порядке.

При эксплуатации трактора нужно учитывать и то, что солярка подается в цилиндры исключительно дозированными порциями, в четко определенные моменты времени и впрыскивается под большим давлением, мелко распыляясь в среде горячего и сжатого воздуха.

Топливо заливается через специальное отверстие топливного бака, которое называется горловина. Затем оно самотеком протекает по специальному проводу в фильтр грубой очистки, в котором проходит очистку от крупных элементов механических примесей.

На корпусе топливоподкачивающего насоса имеется ручной насос, необходимый для заполнения системы топливом и удаления из нее воздуха. Далее топливо подается в топливный насос, сгоняющий топливо под высоким давлением в форсунки. Форсунка делает возможным впрыск топлива в камеру сгорания в строго определенные для этого моменты времени.

Образовавшиеся продукты сгорания подвергаются выводу из цилиндров по выпускному коллектору, проходя через глушитель с дальнейшим выбросом в атмосферу.

Топливные шланги

Шланг для подачи топлива – это шланг малого размера в диаметре, предназначенный для перевозки горючего (с высокой долей этилового спирта и с низкой его долей) и дизельного топлива. Они используются в качестве шлангов с фиксацией. Сфера их применения включает все топливные системы, не исключая и систему впрыска топлива.

В настоящее время различаются следующие разновидности топливных шлангов, применяемых на технике МТЗ:

• Силиконовые – отличаются повышенной устойчивостью к перепадам температур. Изнутри топливные силиконовые шланги имеют плетеный слой из синтетических волокон и армированы спиральной стальной проволокой.
• Шланг с тканевой обмоткой – представляет собой шланг небольшого диаметра, который защищен устойчивой от масла и долговечной обмоткой из ткани, которая может эффективно противостоять воздействию повышенных температур, влажности и испарений. Основное предназначение: обеспечение надежной и безопасной эксплуатации топливных линий трактора.
• Специальные – топливные шланги среднего по размеру диаметра. Получили использование в качестве соединительных шлангов. Произведены из каучуковой резины, не пропускающей никакую влагу специального состава, которая противостоит влиянию жидкости охлаждения двигателя, моторного масла, горючего и влияния нагрева.
• Низкого просачивания – обладают исключительным качеством, полностью соответствуют требованиям и стандартам по охране окружающей среды.

Нормы типового расхода топлива на тракторах МТЗ

С расходом горючего трактором МТЗ можно ознакомиться в путевом листе, где четко указывается норма расхода солярки и фактический расход топлива. По этому документу предполагают грядущие траты горючего. Так что, собственник трактора может просчитывать затраты.

Реальный расход горючего вычисляют, исходя из наблюдений за агрегатом. Дело в том, что в разных погодных условиях МТЗ использует неодинаковый расход дизельного топлива.

Порядок расходования топлива “минчанином” устанавливается при условии, что трактор пребывает в нормальном техническом состоянии. Трактору дают пробежать расстояние, например, в 50-100 км, после этого следят за тем, сколько он использовал солярки на данном расстоянии.

В зависимости от времени года и технического состояния трактор расходует меньше или больше соляры при работе. Чтобы примерно определить расход топлива в час, можно воспользоваться следующей формулой:

L= R х N,

где L – максимальный расход топлива в час, R – удельный расход топлива (г/кВт-ч), N – мощность двигателя (кВт). Стоит отметить, что при таком подходе мы получаем максимальное значение расхода для дизельной силовой установки, т.к. трактор не всегда работает на пределе своей мощности. Более подробно об этом вопросе мы рассказываем здесь.
Для расчета в автоматическом режиме можно воспользоваться нашим калькулятором.

Неисправности в топливной системе трактора МТЗ и способы их ликвидации

Необходимо помнить тот факт, что по мере того, как эксплуатируется топливоподающий комплекс, в ходе его работы могут возникать всякого рода неисправности и неполадки, как следствие, элементы системы теряют свою подвижность, приводя к неравномерному износу некоторых узлов трактора МТЗ и его составляющих.

Следствия, к которым, это, как правило, приводит, следующие:

• Агрегатный механизм не приходит в движение – имеет место присутствие недостаточного количества оборотов на коленчатом вале, при этом отсутствует необходимое давление в цилиндрах, что и мешает единовременному поступлению солярки в камеру сгорания, а, соответственно, и его возгоранию;
• Двигатель не может получить максимальную мощность, работает неравномерно. В действительности, причин возникновения подобной неприятной ситуации более чем достаточно, к примеру: образование воздушных затычек в самых разных узловых участках топливной системы, либо чрезмерное изнашивание некоторых составляющих ТНВД, либо, как вариант, неисправности форсунок, некомпетентно выполненный монтаж топливного насоса или же его неправильная сборка;
• Работа трактора сопровождается очень значительным выходом дыма. В данной ситуации главной причиной может выступать целый ряд причин: попадание масла напрямую в камеру сжигания топлива, что может быть спровоцировано как его избытком в поддоне картера, так и износом поршневой системы, неполное сгорание топлива, проблемы с начальной подачей солярки в насосе.

Устройство топливной системы трактора мтз и неисправности

Топливная система трактора – это самый важный агрегат, который обусловливает эффективность и работоспособность всей дизельной установки агрегата.

На тракторах МТЗ топливная система состоит из далеко не простых и очень не дешевых механизмов, а именно:

• двух баков для топлива и насоса подкачки;
• топливных форсунок и двух очистительных фильтров, которые представлены грубой и тонкой очисткой;
• топливного насоса высокого давления.

Баки топливной системы МТЗ состоят из специальной листовой стали, которая предохраняет их от коррозии. Зачастую они подвергаются освинцовыванию.

Бак представляет из себя соединение из двух одинаковых частей. Для контроля уровня топлива в них предусмотрено наличие линеек для измерения количества солярки на данный момент времени либо же электроника, указатели которой размещены на щитке приборов.

Перейдем к более подробному обзору топливной системы минского трактора, а также всех механизмов и агрегатов, которые ей сопутствуют.

Начнем с того, что такое топливная система трактора МТЗ, какие ее основные функции, устройство и принцип работы.

Топливная система МТЗ – это механизм, который предназначен для питания двигателя топливом (главным образом, соляркой), а также для его хранения и очистки. Она обеспечивает высокую эффективность работоспособности всей дизельной установки трактора. Как уже выше говорилось, топливная система МТЗ состоит из ряда сложных и дорогих механизмов. Рассмотрим каждый блок и его характеристики более подробно.

Первое, на что нужно обратить внимание во время эксплуатации трактора МТЗ – это топливные баки, ибо они являются хранилищем горючего, необходимого для бесперебойной работы любого типа трактора. Бак для солярки, встроенный на боковой стороне транспортного средства, состоит из корпуса с высокой долей герметичности, с имеющейся на его поверхности горловиной для заливки топлива, которая снабжена запорной крышкой.

Расположены эти баки под кабиной трактора с обеих сторон от сиденья водителя. В баках топлива хватает, как правило, на 12-15 часов бесперебойной работы трактора, например, во время полевых и пахотных работ.

В верхней части топливных баков встроено отверстие для заливки солярки с сетчатым фильтром (для исключения попадания грязи и пыли в горловину), закрытая крышкой с отверстием для прохода воздуха. В крышке устанавливается фильтр для воздуха.

В нижней части бака встроен расходный кран, по которому топливо попадает в систему питания, и сливной для вывода отстоя и всего топлива. Топливный бак также непосредственно связан с насосом для подкачки топлива.

НАСОС ПОДКАЧКИ

Насос для подкачки и заливки топлива служит непосредственно для подкачки солярки в топливные баки.

Насос подкачки на МТЗ-80

Основное назначение насоса подкачки дизельного топлива состоит в том, чтобы преодолевать сопротивления имеющихся внутри него фильтров. Он также осуществляет равномерное и бесперебойное регулирование подачи дизельного топлива к главному насосу агрегата. Таким образом, насос для подкачки топлива нагнетает солярку из топливного бака трактора к насосу подачи топлива.

УСТРОЙСТВО НАСОСА ПОДКАЧКИ

Насос поршневого типа прикрепляется к чугунному либо стальному каркасу топливного насоса. Здесь встроен поршень из высококачественного металла. Данный элемент приводится в работу специальным толкателем, произведенным, как правило, из стали. После этого стержень попадает во втулку. Помимо перечисленных всех выше составных частей, подкачивающий насос имеет в своем устройстве следующие составные части:

• рукоятка со специально встроенным поршнем,
• клапан со своей несущей пружиной,
• прокладка с уплотнительным кольцом,
• пробка, шайба и некоторые другие, более мелкие детали агрегата.

Подкачивающий насос отвечает за постоянную подачу дизеля в механизм. Для этого толкатель спадает с эксцентрика кулачкового вала.

ТОПЛИВНЫЕ ФОРСУНКИ

Топливные форсунки – это специальные механизмы, которые служат для впрыскивания горючего в систему питания, в том числе их функцией является механическое распыление жидкости внутри топливной системы.

Если еще пять лет назад на тракторах МТЗ использовались форсунки, имеющие давление впрыскивания 165–175 кг/см2, то на сегодняшний день на серийных тракторах устанавливаются более совершенные модели с давлением впрыскивания 215– 230 кг/см2.

В модификациях тракторов МТЗ, выпущенных позднее 2008 года, применяется штифтовая форсунка ФД 25. В нижней части ее каркаса посредством специальной гайки встроен специальный распылитель. При помощи пружины, основное назначение которой передавать давление на штангу, игла распылителя притягивается вплотную к коническому основанию распылителя. Винт регулирования ввинчен в самое дно гайки пружины и зафиксирован так, чтобы исключить проворачивание контргайкой.

ПРИНЦИП РАБОТЫ ФОРСУНКИ

Топливо поступает под давлением в камеру, состоящую из колец, образованную между распылителем и иглой. Благодаря давлению солярки, игла поднимается и сжимает пружину, что заставляет открываться проходы распылителя, и через них солярка втягивается посредством давления в цилиндр. При снижении давления игла опускается за счёт пружины и собственной массы, закрывает сопла, приостанавливая подачу топлива (его давление зависит от сжатия пружины винтом регулировки).

ТОПЛИВНЫЙ НАСОС ВЫСОКОГО ДАВЛЕНИЯ

Топливный насос высокого давления (ТНВД) – наиболее сложный узел системы топливоподачи дизельных двигателей. Его предназначение подавать в цилиндры дизель под определенным давлением и в определенный момент времени или цикла. При этом он точно отмеривает порции горючего, которое он использует для равномерной работы коленчатого вала.

По способу впрыска топлива различают два вида топливных насосов, а именно:

• непосредственного действия;
• с аккумуляторным впрыском.

ТНВД имеет в своем составе следующие составные части:

• корпус с крышкой,
• регулятор всережимности с муфтой опережения впрыска,
• насос подкачки и кулачковый вал,
• толкатели с плунжерами и возвратными пружинами плунжеров,
• рейки, штуцеры и нагнетательные клапаны.

В топливном насосе непосредственного действия осуществляется механическое действие плунжера, а процессы нагнетания и впрыска топлива происходят одновременно. В каждый цилиндр секция топливного насоса подает необходимую порцию топлива.

Стоит иметь в виду, что в системах с аккумуляторами, работающими от гидравлики, процессы нагнетания и впрыска протекают поодиночке, то есть не одновременно. Сначала топливо под высоким давлением подается насосом в аккумулятор, из которого попадает к форсункам. Эта система обеспечивает качественное распыление и образование смеси в широком пространстве нагрузок дизеля, но из-за непростоты конструкций такой насос широкого распространения не получил. Современные устройства, работающие на дизельном топливе используют технологию, в основе которых лежит управление электромагнитными клапанами форсунок от микропроцессорного устройства.

ТОПЛИВНЫЕ ФИЛЬТРЫ

Благодаря разряжению, которое появляется в цилиндрах двигателя трактора МТЗ, воздух всасывается из атмосферы и подается в воздушный фильтр, где проходит очистку, состоящую из трех обязательных этапов. После этого прошедший фильтрацию воздух направляется в цилиндры двигателя по коллектору впуска и каналам в головке блока.

Выделяют два вида топливных очистителей на тракторах МТЗ:

• фильтр грубой очистки,
• фильтр тонкой очистки.

К составным частям фильтра грубой очистки можно отнести следующие элементы:

• корпус и успокоитель,
• стакан с фильтрующим элементом,
• распределитель.

Фильтрующий элемент произведен в виде бронзовой сетки и рефлектора, которые встроены на втулке. Горючее попадает по штуцеру к фильтру, заполняя пространство в виде кольца в корпусе, а после, сквозь отверстия распределителя подается во внутреннее пространство стакана. Капли воды и сторонние примеси, сохраняют упорядоченное и ровное движение, в силу своей плотности, и движутся вниз вместе с соляркой. Минуя кольцевой промежуток между стаканом и успокоителем, грязь и пыльные образования остаются в зоне отстоя.

В то время как фильтрация тонкой очисткой топлива включает в себя крышку с вентилем, каркас, уплотнитель и элемент для фильтрации. Техническое обслуживание фильтра тонкой очистки в равной степени состоит в сливе грязевых образований, промывке внутренних частей и замене фильтрующего элемента.

Для замены фильтрующего элемента необходимо:

• Закрыть краник топливного бака.
• Слить имеющееся топливо из фильтра.
• Открутить гайки, на которых зафиксирована крышка.
• Промыть внутреннюю полость фильтра и крышку.
• После чего необходимо собрать фильтр в обратном порядке.

При эксплуатации трактора нужно учитывать и то, что солярка подается в цилиндры исключительно дозированными порциями, в четко определенные моменты времени и впрыскивается под большим давлением, мелко распыляясь в среде горячего и сжатого воздуха.

Топливо заливается через специальное отверстие топливного бака, которое называется горловина. Затем оно самотеком протекает по специальному проводу в фильтр грубой очистки, в котором проходит очистку от крупных элементов механических примесей.

На корпусе топливоподкачивающего насоса имеется ручной насос, необходимый для заполнения системы топливом и удаления из нее воздуха. Далее топливо подается в топливный насос, сгоняющий топливо под высоким давлением в форсунки. Форсунка делает возможным впрыск топлива в камеру сгорания в строго определенные для этого моменты времени.

Образовавшиеся продукты сгорания подвергаются выводу из цилиндров по выпускному коллектору, проходя через глушитель с дальнейшим выбросом в атмосферу.

ТОПЛИВНЫЕ ШЛАНГИ

Шланг для подачи топлива – это шланг малого размера в диаметре, предназначенный для перевозки горючего (с высокой долей этилового спирта и с низкой его долей) и дизельного топлива. Они используются в качестве шлангов с фиксацией. Сфера их применения включает все топливные системы, не исключая и систему впрыска топлива.

В настоящее время различаются следующие разновидности топливных шлангов, применяемых на технике МТЗ:

• Силиконовые – отличаются повышенной устойчивостью к перепадам температур. Изнутри топливные силиконовые шланги имеют плетеный слой из синтетических волокон и армированы спиральной стальной проволокой.
• Шланг с тканевой обмоткой – представляет собой шланг небольшого диаметра, который защищен устойчивой от масла и долговечной обмоткой из ткани, которая может эффективно противостоять воздействию повышенных температур, влажности и испарений. Основное предназначение: обеспечение надежной и безопасной эксплуатации топливных линий трактора.
• Специальные – топливные шланги среднего по размеру диаметра. Получили использование в качестве соединительных шлангов. Произведены из каучуковой резины, не пропускающей никакую влагу специального состава, которая противостоит влиянию жидкости охлаждения двигателя, моторного масла, горючего и влияния нагрева.
• Низкого просачивания – обладают исключительным качеством, полностью соответствуют требованиям и стандартам по охране окружающей среды.

НОРМЫ ТИПОВОГО РАСХОДА ТОПЛИВА НА ТРАКТОРАХ МТЗ

С расходом горючего трактором МТЗ можно ознакомиться в путевом листе, где четко указывается норма расхода солярки и фактический расход топлива. По этому документу предполагают грядущие траты горючего. Так что, собственник трактора может просчитывать затраты.

Реальный расход горючего вычисляют, исходя из наблюдений за агрегатом. Дело в том, что в разных погодных условиях МТЗ использует неодинаковый расход дизельного топлива.

Порядок расходования топлива “минчанином” устанавливается при условии, что трактор пребывает в нормальном техническом состоянии. Трактору дают пробежать расстояние, например, в 50-100 км, после этого следят за тем, сколько он использовал солярки на данном расстоянии.

В зависимости от времени года и технического состояния трактор расходует меньше или больше соляры при работе. Чтобы примерно определить расход топлива в час, можно воспользоваться следующей формулой:

L= R х N,

где L – максимальный расход топлива в час, R – удельный расход топлива (г/кВт-ч), N – мощность двигателя (кВт). Стоит отметить, что при таком подходе мы получаем максимальное значение расхода для дизельной силовой установки, т.к. трактор не всегда работает на пределе своей мощности. Более подробно об этом вопросе мы рассказываем здесь.
Для расчета в автоматическом режиме можно воспользоваться нашим калькулятором.

НЕИСПРАВНОСТИ В ТОПЛИВНОЙ СИСТЕМЕ ТРАКТОРА МТЗ И СПОСОБЫ ИХ ЛИКВИДАЦИИ

Необходимо помнить тот факт, что по мере того, как эксплуатируется топливоподающий комплекс, в ходе его работы могут возникать всякого рода неисправности и неполадки, как следствие, элементы системы теряют свою подвижность, приводя к неравномерному износу некоторых узлов трактора МТЗ и его составляющих.

Следствия, к которым, это, как правило, приводит, следующие:

• Агрегатный механизм не приходит в движение – имеет место присутствие недостаточного количества оборотов на коленчатом вале, при этом отсутствует необходимое давление в цилиндрах, что и мешает единовременному поступлению солярки в камеру сгорания, а, соответственно, и его возгоранию;
• Двигатель не может получить максимальную мощность, работает неравномерно. В действительности, причин возникновения подобной неприятной ситуации более чем достаточно, к примеру: образование воздушных пробок в самых разных узловых участках топливной системы, либо чрезмерное изнашивание некоторых составляющих ТНВД, либо, как вариант, неисправности форсунок, некомпетентно выполненный монтаж топливного насоса или же его неправильная сборка;
• Работа трактора сопровождается очень значительным выходом дыма. В данной ситуации главной причиной может выступать целый ряд причин: попадание масла напрямую в камеру сжигания топлива, что может быть спровоцировано как его избытком в поддоне картера, так и износом поршневой системы, неполное сгорание топлива, проблемы с начальной подачей солярки в насосе.

Тнвд мтз-80: устройство, регулировка, схемы, советы

Особенности устройства ТНВД МТЗ-80, 82. Детальные схемы и полезные рекомендации.

Состоящая из двух баков для топлива, двух фильтров (грубой и тонкой) очистки, топливного насоса высокого давления (ТНВД) топливная система этой марки тракторов достаточно проста и стандартна для большинства как дизельных, так и бензиновых двигателей. Рассматривая ТНВД МТЗ – 80 на схеме далее и зная подробное устройство со всеми составляющими деталями, можно практически не сомневаться в возможности самостоятельного ремонта этой техники. В топливном насосе трактора МТЗ – 80, 82 и его поздних модификациях всего более 70 деталей.

Устройство ТНВД для МТЗ – 80, 82

УТН – 5, как называется топливный насос для белорусской марки тракторов, изготавливается из прочного сплава алюминия и выпускается в двух возможных вариантах установки – левом и правом, в зависимости от конструктивных особенностей крепления фланца. По всему корпусу он разделён на две полостные части специальной перегородкой, где в нижней полости находится вал с приводом насоса, а в верхней отдельные секции этого насоса.

Полное детальное устройство топливного насоса высокого давления двигателя Д-240 вы можете прочитать далее

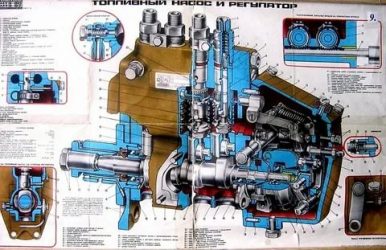

Топливный насос с регулятором:

1 – нажимной штуцер; 2 – зажимы; 3 – пружина; 4 – нагнетательный клапан; 5 – седло клапана; 6 – прокладка; 7 – втулка плунжера; 8 – плунжер; 9 – пробка; 10 – зубчатый венец; 11 – поворотная втулка; 12 – крышка регулятора; 13 – тяга рейки; 14 – рычаг пружины; 15 – пружина регулятора; 16 – пружина обогатителя; 17 – основной рычаг; 18 – корпус корректора; 19 – шток корректора; 20 – винт регулировочный; 21 -промежуточный рычаг; 22 – болт номинала; 23 – болт; 24 – корпус регулятора; 25 – ось груза; 26 – пята; 27 – муфта; 28 – ось пяты; 29 – ось рычага; 30 – грузы регулятора; 31 – упорные шарикоподшипники; 32 – спускная пробка; 33 – ступица грузов; 34 – сухарь амортизатора; 35 – шайба; 36 – стакан подшипника; 37 – маслоотражатель; 38 – рычаг управления; 39 – кулачковый вал; 40 – заглушка; 41 – эксцентрик привода подкачивающего насоса; 42 – фланец для крепления подкачивающего насоса; 43 – регулировочная шайба; 44 – плита крепления; 45 – корпус насоса; 46 – маслоподводящее отверстие; 47 – гайка валика; 48 – шлицевая втулка; 49 – установочный фланец; 50 – толкатель с роликом; 51 – регулировочный болт толкателя; 52 – тарелка пружины (нижняя); 53 – пружина плунжера; 54 – тарелка пружины; 55 – зубчатая рейка; 56 – болт для спуска воздуха; 57 – канал для отвода топлива; 58 – перепускная трубка; 59 – корпус перепускного клапана; 60 – пробка; 61 – шарик-клапан; 62 – отверстие для подвода топлива; 63 – канал для подвода топлива; 64 – отсечное отверстие; 65 – впускное отверстие втулки плунжера; 66 – штифт; 67 – крышка люка; 68 – регулировочный винт; 69 – прокладка; 70 – заливная пробка; 71 – регулировочный винт; 72 – пружина корректора; 73 – стяжной винт.

Здесь же, вы можете увидеть всю топливную систему белорусского трактора целиком:

Система питания дизеля (схема):

1 – глушитель; 2 – воздухоочиститель; 3 – фильтр грубой очистки воздуха; 4 – впускной коллектор; 5 – электрофакельный подогреватель; 6 – топливный бачок электрофакельного подогревателя; 7 – дренажная трубка; 8 – трубка высокого давления; 9 – заливная горловина; 10 – топливные баки; 11 – сливной кран; 12 – трубка топлива; 13 – фильтр грубой очистки топлива; 14 – фильтр тонкой очистки топлива; 15 – трубка от фильтра тонкой очистки к топливному насосу; 16 – трубка от фильтра-отстойника к топливному насосу; 17 – регулятор топливного насоса; 18 – топливная трубка от подкачивающего насоса к фильтру тонкой очистки; 19 – подкачивающий насос; 20 – перепускная трубка; 21 – топливный насос; 22 – форсунка; 23 – выхлопной коллектор; 24 – нижний фильтрующий элемент; 25 – средний фильтрующий элемент; 26 – верхний фильтрующий элемент.

В верхней полостной точке УТН – 5 двигателей Д-240 расположены два продольных канала, образующих собой каре, один конец которого к фильтру тонкой очистки топлива, а другой, соответственно, к самой подкачке в насосе, где в штуцере вмонтирован пропускной клапан.

Принцип работы УТН – 5

К корпусу топливного насоса снаружи прикреплён насос подкачки, крепёжная плита с фланцем и регулятор, а к каждому из штуцеров подключён топливопровод высокого давления, через которые к форсунке и подаётся необходимое горючее. Привод насоса осуществляется шестерёнкой коленвала, которая соединяется с промежуточной шестерёнкой и шестерёнкой самого насоса.

Если в насосе когда-либо производился ремонт, то после каждой разборки/сборки необходимо точно выверять угол соединений шестерёнок, ибо при неверном наклоне сбой в работе неизбежен. Градус угла наклона всегда должен соответствовать 22°30″ и проверяться, конечно, желательно мотористами, а не самостоятельно.

Проверка (регулировка) топливного насоса

Прежде, чем осуществить проверку, необходимо убедиться в плотности запирающего конуса клапана нагнетания и в достаточном давлении насосной секции, находящейся в верхней полости. Вращая коленчатый вал, нужно сдвигать регулятор до тех пор, пока стрелка на манометре не остановится на цифре 15 МПа. Двигатель после этого останавливают и отключают подачу горючего регуляторным рычагом. При падении давления на манометре менее, чем за 10 секунд, клапан соответствует исправности и дальнейшему использованию.

Чтобы отрегулировать точный угол начала поступления горючего вам потребуется вкручивать/выкручивать специальный регулировочный болт. При откручивании болта угол будет увеличиваться, а при обратном вкручивании, соответственно, уменьшаться. Обратите внимание, что один виток (оборот) вкручивания/раскручивания регулирует скорость оборотов двигателя приблизительно на 30-50 оборотов. При раскрутке болта производительность и пропускная способность насоса пропорционально уменьшается, а при закрутке, наоборот, увеличивается.

Теоретические рекомендации

Вы можете логически вычислить, что при увеличении подачи горючего в мотор увеличивается и его крутящий момент, который, естественно, повышает номинальную мощность двигателя Д-240. К тому же, до пределов своих возможностей повышается и скоростной режим работы.

Замена масла в насосе УТН – 5 необходима только после разборки и ремонта, а в повседневной эксплуатации трактора не нужна. Заливка дизельного масла должна производиться через картер ТНВД в объёме 150-200 мл.
